【纸飞机串口调试工具】简易文本数据绘图（CSV协议）

纸飞机串口工具介绍

纸飞机一款性能强劲且专业的串口/网络/HID调试助手，具有多窗口绘图、关键字高亮、数据分窗和数据过滤等众多功能，可以极大的方便嵌入式开发人员的调试过程。本文介绍CSV协议。

软件下载

下载链接：https://io.comassistant.cn/
绘图教程：https://www.bilibili.com/video/BV1E3411E7vu
功能演示：https://www.bilibili.com/video/BV1df4y1k71h

适用场合

CSV格式广泛应用于各场合，易于阅读且易于理解，但功能比较单薄，适用于只需要简单绘图且支持文本数据的场合。

CSV协议介绍

CSV 文件是一种纯文本文件，用于存储表格形式数据，其中每一行代表一行数据，该行中的每个字段都用逗号分隔。

CSV 文件简单易用，使其成为在不同程序、数据库和电子表格之间交换数据的流行选择。导出后的CSV文件可以使用文本编辑器直接打开，可以使用Excel文件打开，也可以加载到纸飞机调试助手里去解析绘图。

CSV协议格式如下：

value, value, ..., value
value, value, ..., value

value是文本形式的数字，每一列代表1条曲线，这里有3条曲线，每条曲线含有2个数据点

绘图演示

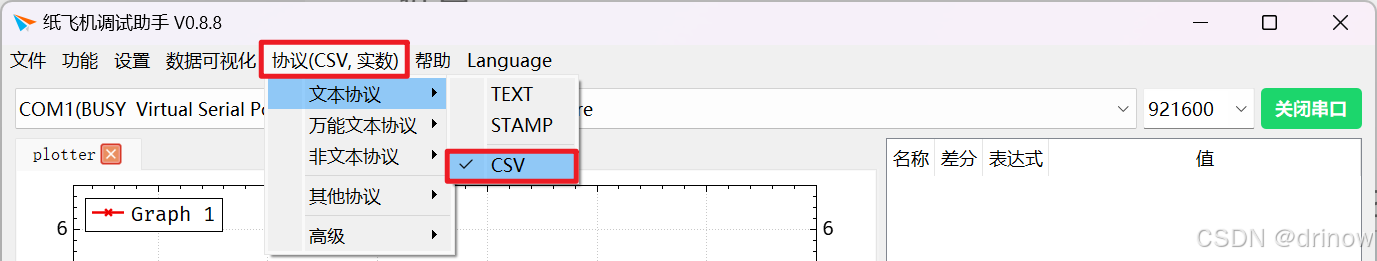

首先我们要确保软件选择了正确的协议，打开数据可视化，并打开串口

让我们看一下示例数据，以下数据就是纸飞机串口工具接收到的数据

// 注意：每行数据后都有一个不可见字符换行符（\n）结尾
1,2,3
4,5,6

每一列代表1条曲线，这里有3条曲线，每条曲线含有2个数据点，比如曲线1的数据点分别是1和4。

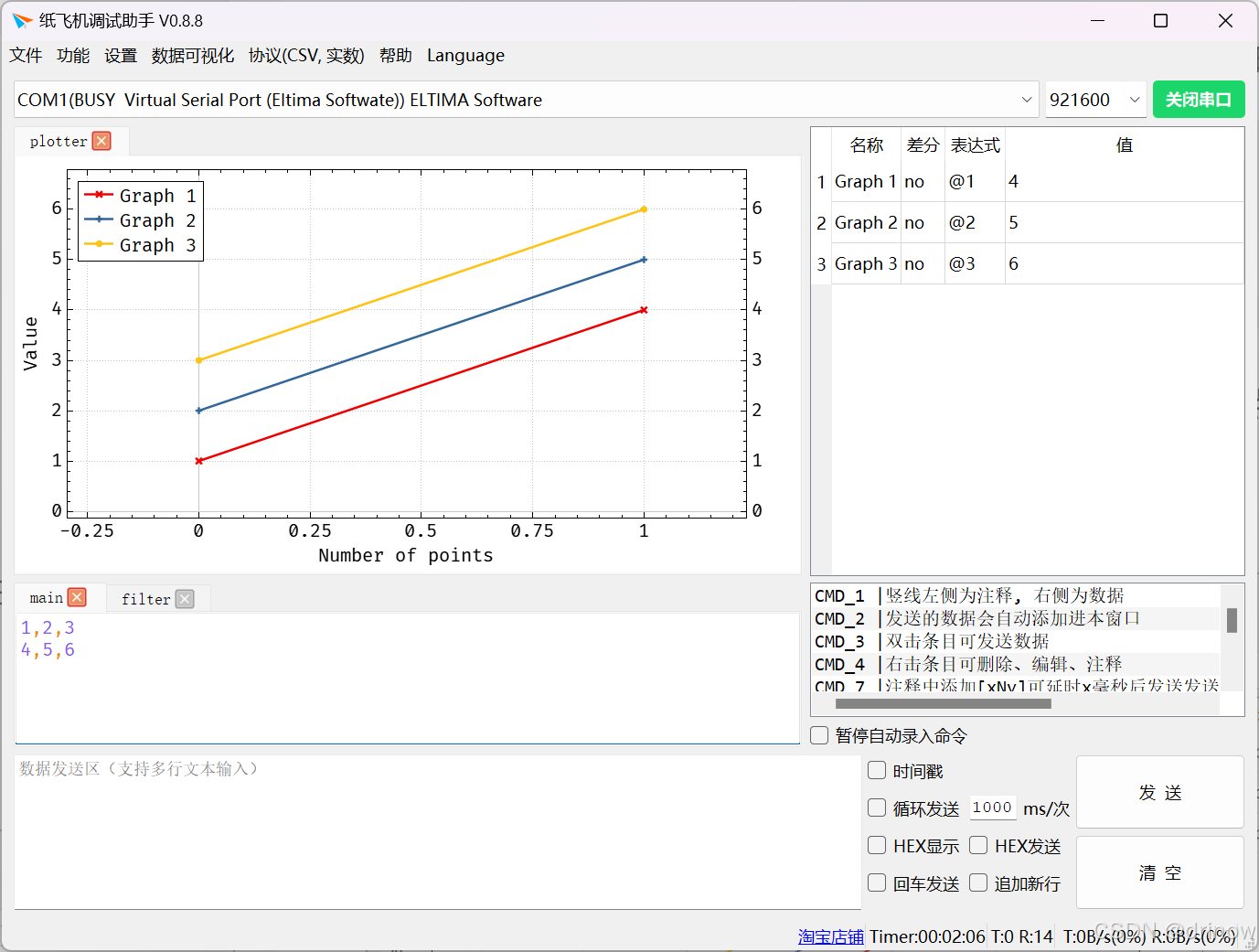

绘图结果如下
