PXE预启动执行环境

PXE

1 pxe是什么？

        PXE(preboot execute environment，预启动执行环境)是由Intel公司开发的最新技术，工作于Client/Server的网络模式，支持工作站通过网络从远端服务器下载映像，并由此支持通过网络启动操作系统，在启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中执行，由这个启动软件包完成终端（客户端）基本软件设置，从而引导预先安装在服务器中的终端操作系统。PXE可以引导多种操作系统，如：Windows95/98/2000/windows2003/windows2008/winXP/win7/win8,linux系列系统等。

2 pxe表现形式：

PXE最直接的表现是，在网络环境下工作站可以省去硬盘，但又不是通常所说的无盘站的概念，因为使用该技术的PC在网络方式下的运行速度要比有盘PC快3倍以上。当然使用PXE的PC也不是传统意义上的TERMINAL终端，因为使用了PXE的PC并不消耗服务器的CPU，RAM等资源，故服务器的硬件要求极低。

3 PXE启动原理

当计算机引导时，BIOS把 PXE Client 调入内存中执行，然后由 PXE Client 将放置在远端的文件通过网络下载到本地运行

4 启动过程

PXE是RPL的升级品，它是Preboot Execution Environment的缩写。它们的不同之处在于RPL是 静态路由，而PXE是 动态路由。其通信协议采用TCP/IP，与Internet连接高效而可靠，PXE 无盘工作站的启动过程分析如下：

¨ 客户端个人电脑开机后， 在 TCP/IP Bootrom 获得控制权之前先做自我测试。

¨ Bootprom 送出 BOOTP/ DHCP 要求以取得 IP。

¨ 如果服务器收到个人电脑所送出的要求， 就会送回 BOOTP/DHCP 回应，内容包括

客户端的 IP 地址， 预设网关， 及开机映像文件。否则，服务器会忽略这个要求。

¨ Bootprom 由 TFTP 通讯协议从服务器下载开机映像文件。

¨ 个人电脑通过这个开机映像文件开机， 这个开机文件可以只是单纯的开机程式也可

以是操作系统。

¨ 开机映像文件将包含 kernel loader 及压缩过的 kernel，此 kernel 将支持NTFS root

系统。

¨ 远程客户端根据下载的文件启动机器。

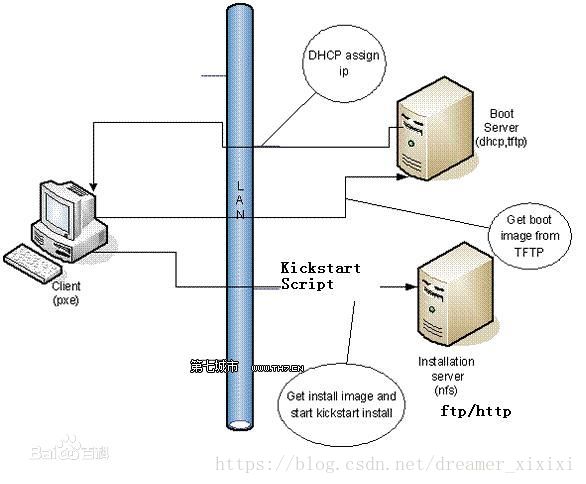

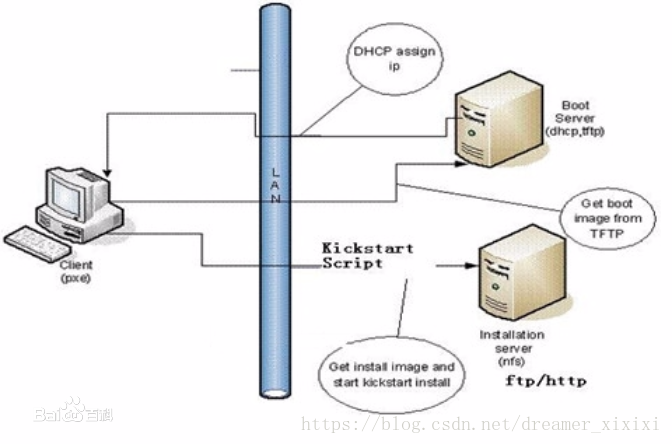

下面让我们用PXE网络引导程序来安装一个虚拟机吧:

1.install  #安装

yum install httpd dhcp tftp-server syslinux -y
httpd        ##共享安装资源
dhcp        ##分配ip以及让客户主机获取pxelinux.0文件
pxelinux.0    ##预安装环境头文件，用来指定读取后续文件的程序
tftp-server    ##提供tftp协议，令客户主机可以读取到预安装环境
syslinux    ##提供pxelinux.0文件

2.启动服务：

systemctl stop firewalld
systemctl disable firewalld
systemctl start httpd
systemctl enable httpd
##启用tftp服务

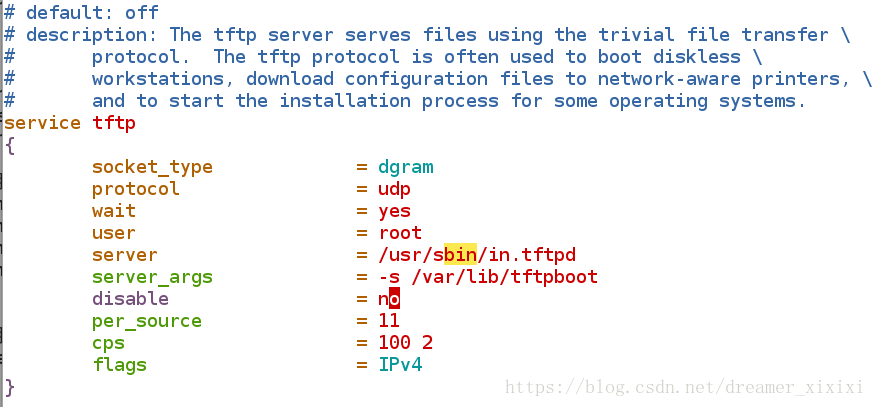

vim /etc/xinetd.d/tftp
14         disable= no
systemctl restart xinetd
chkconfig --list
xinetd based services:
    chargen-dgram:     off
    chargen-stream:    off
    daytime-dgram:     off
    daytime-stream:    off
    discard-dgram:     off
    discard-stream:    off
    echo-dgram:        off
    echo-stream:       off
    tcpmux-server:     off
    tftp:              on        ##tftp服务开启
    time-dgram:        off
    time-stream:       off

2.1##启用dhcp服务

cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
vim /etc/dhcp/dhcpd.conf
option domain-name "example.com";    ##客户主机域名
option domain-name-servers 172.25.254.254; ##客户主机获得到的dns
default-lease-time 600;            ##默认租约期
max-lease-time 7200;            ##最长租约期
log-facility local7;            ##日志级别
subnet 172.25.254.0 netmask 255.255.255.0 {    ##网段，子网掩码
  range 172.25.254.60 172.25.254.70;    ##ip地址池
  option routers 172.25.254.250;    ##客户主机获得到的网关
  filename "pxelinux.0";        ##客户主机获得到的预安装环境头文件
  next-server 172.25.254.100;        ##指定头文件所在主机的ip
}

systemctl start dhcpd
systemctl enable dhcpd

3.设定共享文件

##制作安装源
mkdir  /var/www/html/rhel7.0
mkdir  /iso

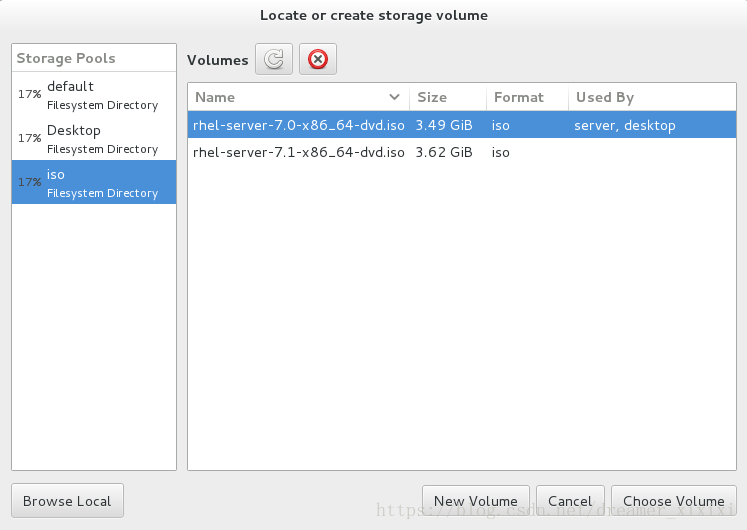

mv /root/rhel-server-7.0-x86_64-dvd.iso  /iso/
mount /iso/rhel-server-7.0-x86_64-dvd.iso /var/www/html/rhel7.0/
vim /etc/rc.d/rc.local
mount /iso/rhel-server-7.0-x86_64-dvd.iso /var/www/html/rhel7.0/
chmod +x /etc/rc.d/rc.local

##制作预安装环境

cp /var/www/html/rhel7.0/isolinux/*  /var/lib/tftpboot/
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/
mkdir /var/lib/tftpboot/pxelinux.cfg
cp /var/lib/tftpboot/isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default
systemctl restart xinetd

##设定自动化部署
yum install system-conifig-kickstart
system-config-kickstart        ---->/var/www/html/rhel7.0.cfg

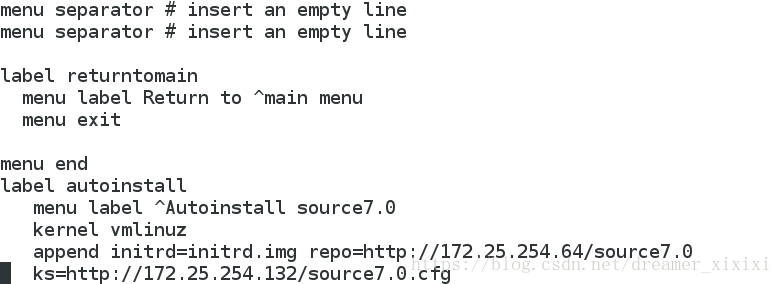

vim /var/lib/tftpboot/pxelinux.cfg/default

label autoinstall    ##选项标签
  menu label ^Autoinstall RHEL7.0    ##标题
  kernel vmlinuz            ##启动的内核文件
  append initrd=initrd.img repo=http://172.25.254.100/rhel7.0 ks=http://172.25.254.100/rhel7.0.cfg
         ##初始化镜像         ##安装资源                ##自动安装脚本

实验操作：


   PXE网络引导程序:

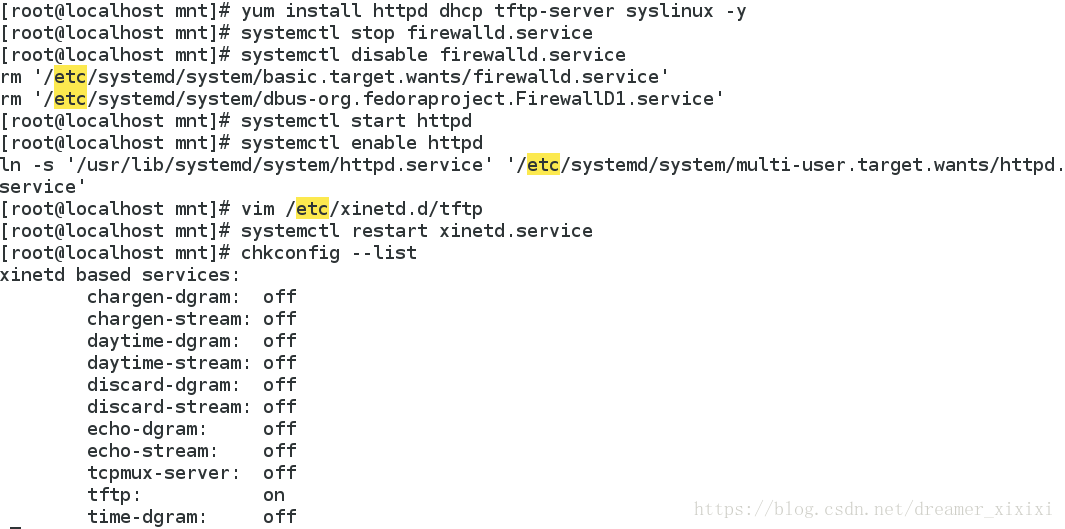

    1  yum install httpd dhcp tftp-server syslinux -y
    2  systemctl stop firewalld.service
    3  systemctl disable firewalld.service
    4  systemctl start httpd
    5  systemctl enable httpd
    6  vim /etc/xinetd.d/tftp
    7  systemctl restart xinetd.service
    8  chkconfig --list

有镜像操作：   制作预安装环境

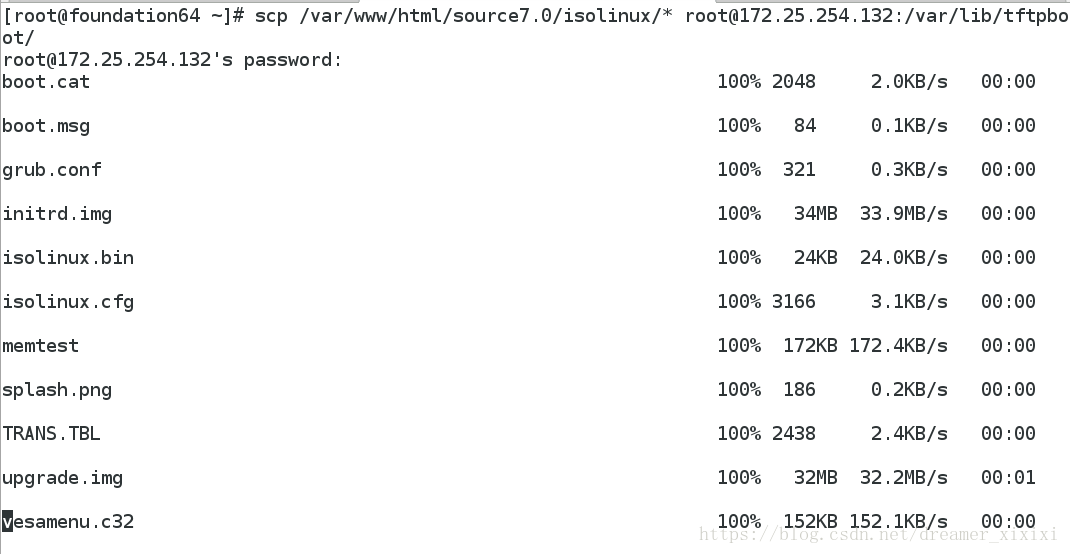

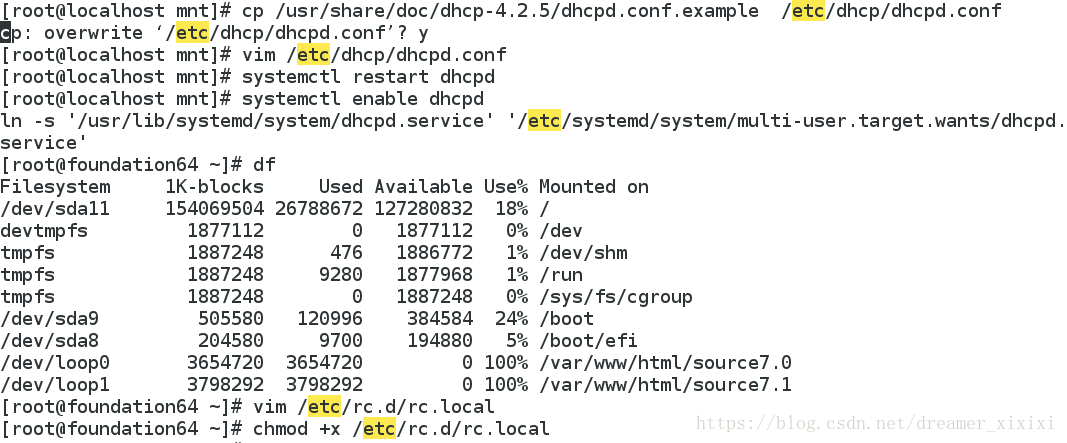

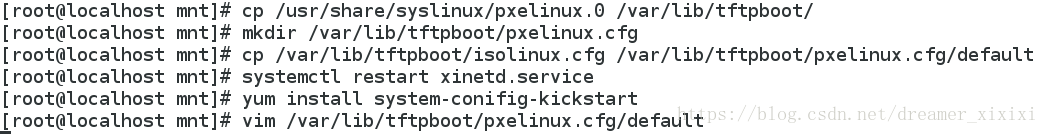

    1  vim /etc/rc.d/rc.local     2  chmod +x /etc/rc.d/rc.local     3  df     4  scp /var/www/html/source7.0/isolinux/* root@172.25.254.132:/var/lib/tftpboot/     9  cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example  /etc/dhcp/dhcpd.conf    10  vim /etc/dhcp/dhcpd.conf    11  systemctl restart dhcpd    12  systemctl enable dhcpd    13  cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/    14  mkdir /var/lib/tftpboot/pxelinux.cfg    15  cp /var/lib/tftpboot/isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default    16  systemctl restart xinetd    设定自动化部署    17  yum install system-conifig-kickstart    18  vim /var/lib/tftpboot/pxelinux.cfg/default

开启dhcp服务，并部署dhcp服务

制作安装源：

vim /var/lib/tftpboot/pxelinux.cfg/default

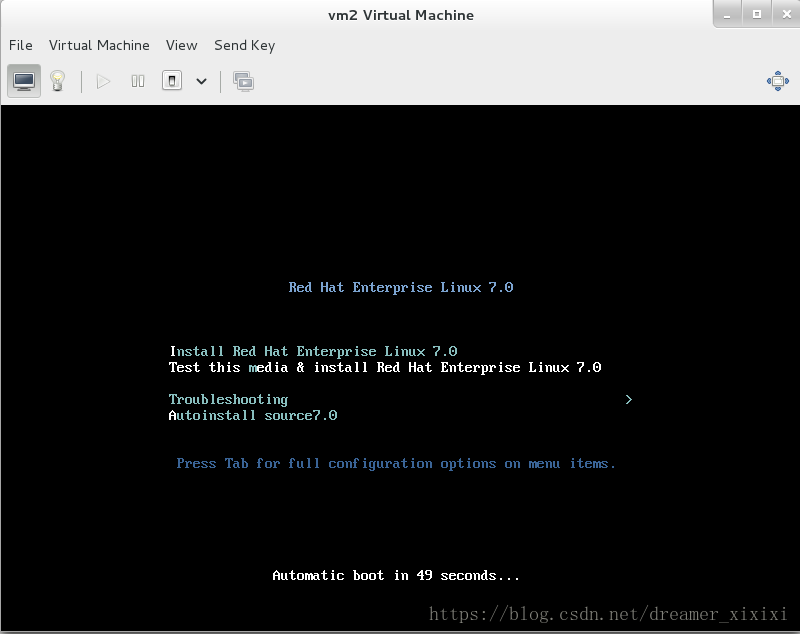

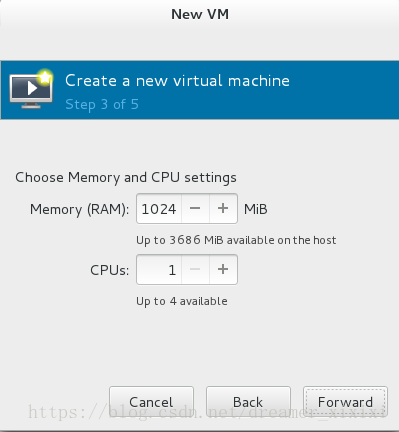

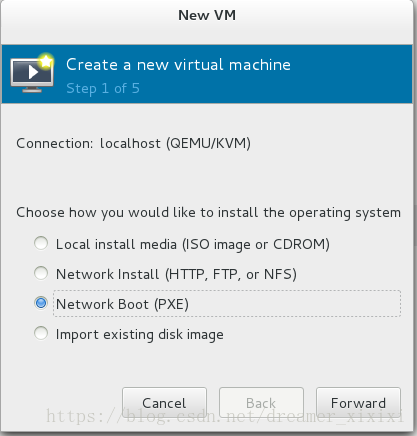

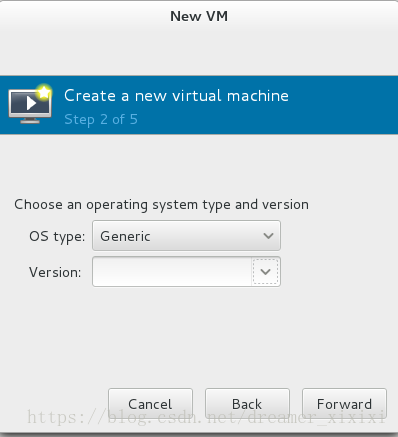

安装一个虚拟机：

、

此时该虚拟机需要从dhcp服务器上获取到一个动态ip，然后kickstart 会告诉他接着去访问什么文件，然后通过tftp协议从安装源里获取到镜像从而完成虚拟机的pxe安装
