高性能EtherCAT从站控制器：FCE1353与FCE1354的全面解析与应用指南

在工业自动化、智能制造和物联网领域，EtherCAT（以太网控制自动化技术）凭借其高速、实时性和灵活性成为主流通信协议。作为EtherCAT从站控制器的核心芯片，北京方芯半导体推出的FCE1353和FCE1354除了pin to pin兼容McrochipLAN9253与LAN9254外,凭借高集成度与优秀的性能，成为工业设备开发的首选解决方案。本文将从技术特点、核心功能及应用场景三方面深入解析这两款芯片，为开发者和企业提供选型参考。

一、技术特点与核心功能

方芯EtherCAT从站控制器（ESC）系列FCE1353和FCE1354芯片均属于集成双以太网PHY和丰富的接口资源，可显著降低系统复杂度与成本。以下为两者的共性优势：

特性	描述
通信性能	支持100BASE-TX全双工模式，带宽100Mbps，兼容HPAuto-MDIX功能，适应直连或交叉网线
硬件资源	集成8KB双端口RAM（DPRAM）、8个同步管理器（SyncManager）、8个FMMU及64位分布式时钟
接口灵活性	支持SPI/SQI、HBI总线、数字I/O等多种接口模式，适配8/16/32位MCU或DSP
电源管理	支持单电源3.3V供电，内置1.2V稳压器，降低功耗与外部元件需求
工业级可靠性	提供工业（-40°C–105°C）温度范围

此外，两者均支持电缆诊断功能，可检测线缆开路、短路及长度问题，满足设备健康管理的需求。

尽管功能相似，FCE1353与FCE1354在封装形式、接口扩展及特定应用场景上存在显著差异，具体对比如下表所示：

对比项	FCE1353	FCE1354

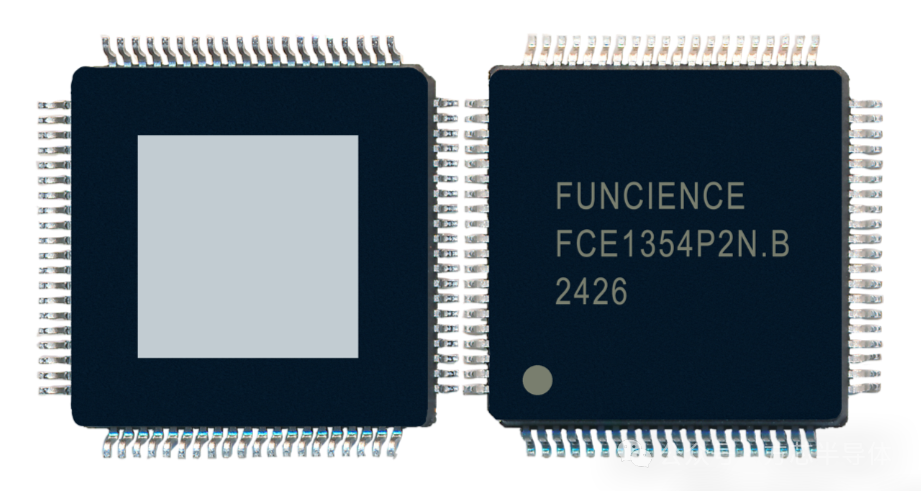

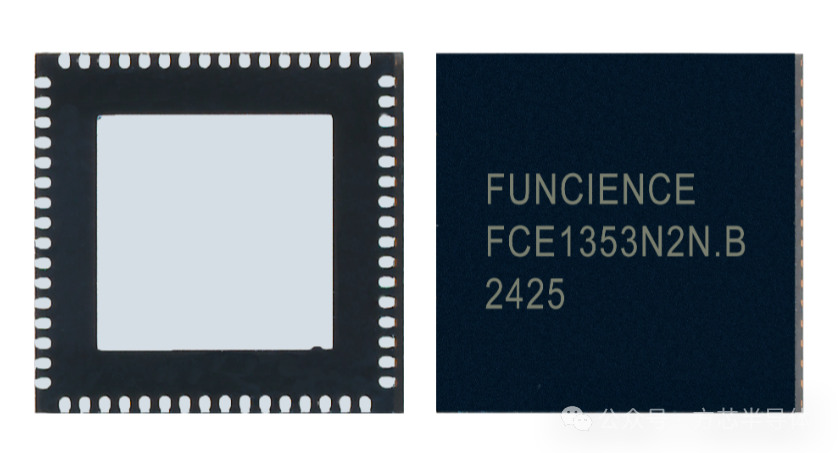

封装与引脚	QFN64（9mm×9mm），引脚数较少	TQFP80（14mm×14mm），引脚扩展性强，支持更多I/O
数字I/O数量	16位数字I/O，满足基础控制需求	32位数字I/O，支持复杂逻辑控制，可独立运行无需外接MCU
应用场景侧重	适用于空间受限的紧凑型设备，	更适合多轴控制、复杂I/O需求的系统，

FCE1353与FC1

关键差异解读：

• 1.封装与扩展性：FCE1354的TQFP封装提供更多引脚，便于连接外部设备，而FCE1353的QFN封装更适合紧凑设计。

• 2.数字I/O能力：FCE1354的32位I/O使其在需要多路信号控制的场景（如阀门系统、多传感器采集）中更具优势。

• 3.接口效率优化：FCE1354的解复用模式缩短了寄存器读写时间，适用于高实时性要求的运动控制。

三、典型应用场景

1.工业自动化与运动控制

• 电机驱动：通过分布式时钟实现多轴同步，精度达纳秒级，适用于伺服电机、步进电机控制。

• 过程控制：支持PLC与现场设备（如温度传感器、压力变送器）的高速数据交互，缩短系统响应周期。

2.智能设备与物联网

• 通信网关：通过SPI接口连接无线模块（如WiFi/蓝牙），实现工业设备的无线化升级。

3.能源与基础设施

• 电网自动化：集成电缆诊断功能，实时监测电力传输链路状态，预防故障。

• 楼宇控制：支持液压阀组、照明系统的集中管理，降低布线复杂度。

四、选型建议与开发支持

• 空间敏感型项目：优先选择FCE1353，其小型封装可节省PCB面积，适用于传感器节点等微型设备。

• 高复杂度系统：采用FCE1354，利用其扩展接口和独立控制能力，简化多节点系统的设计。

• 开发资源：方芯提供DEMO板及调试开发板，支持快速原型开发。

五、总结

FCE1353与FCE1354作为方芯EtherCAT生态的核心组件，以高集成度、灵活接口和工业级可靠性，覆盖从基础控制到复杂系统的多样化需求。无论是紧凑型设备还是多轴运动控制系统，开发者均可通过精准选型与高效开发工具链，快速实现高性能工业以太网解决方案。
