Hyper虚拟机下配置实现LVS-NAT模式

---

环境说明

机器名字	OS	网卡	IP
lb	centos 7	eth0	192.168.57.105
lb	centos 7	eth1	172.21.30.105
rs1	centos 7	eth0	172.21.30.106
rs2	centos 7	eth0	172.21.30.107

实现效果为：访问192.168.57.105时，负载至172.21.30.106、172.21.30.107中一个。

---

一、环境准备

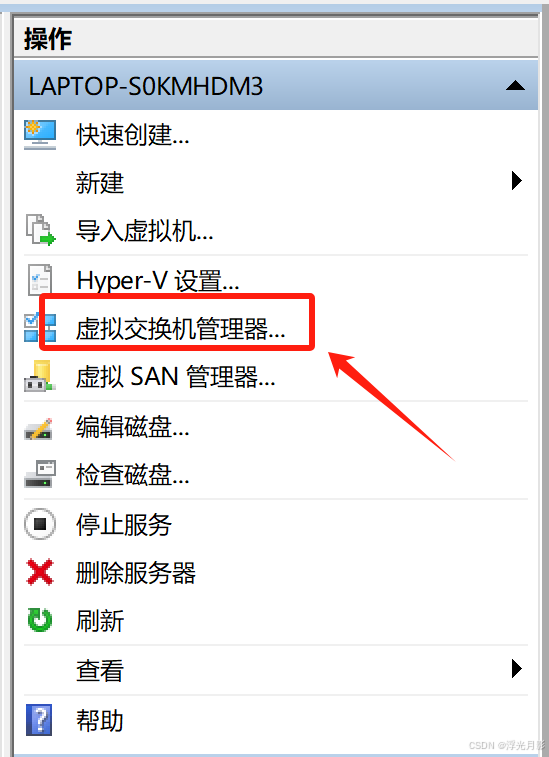

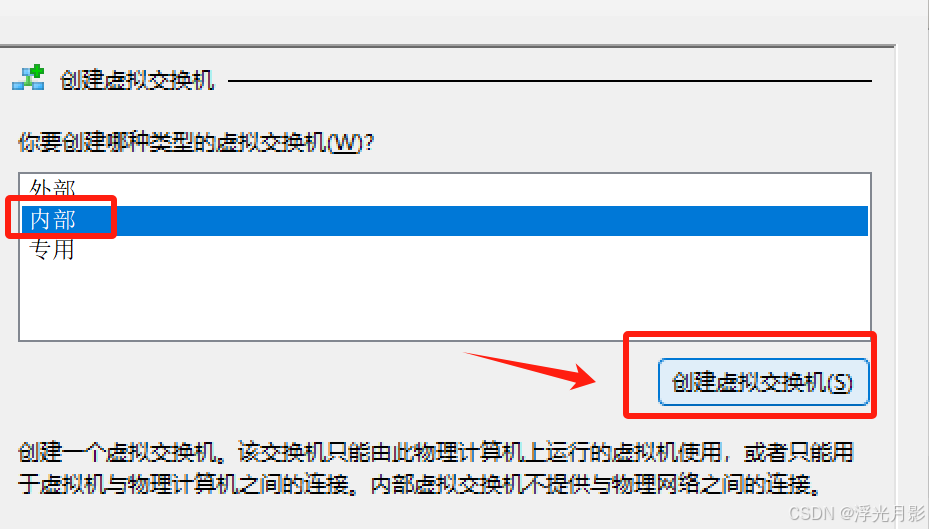

1、Hyper添加新虚拟交换器

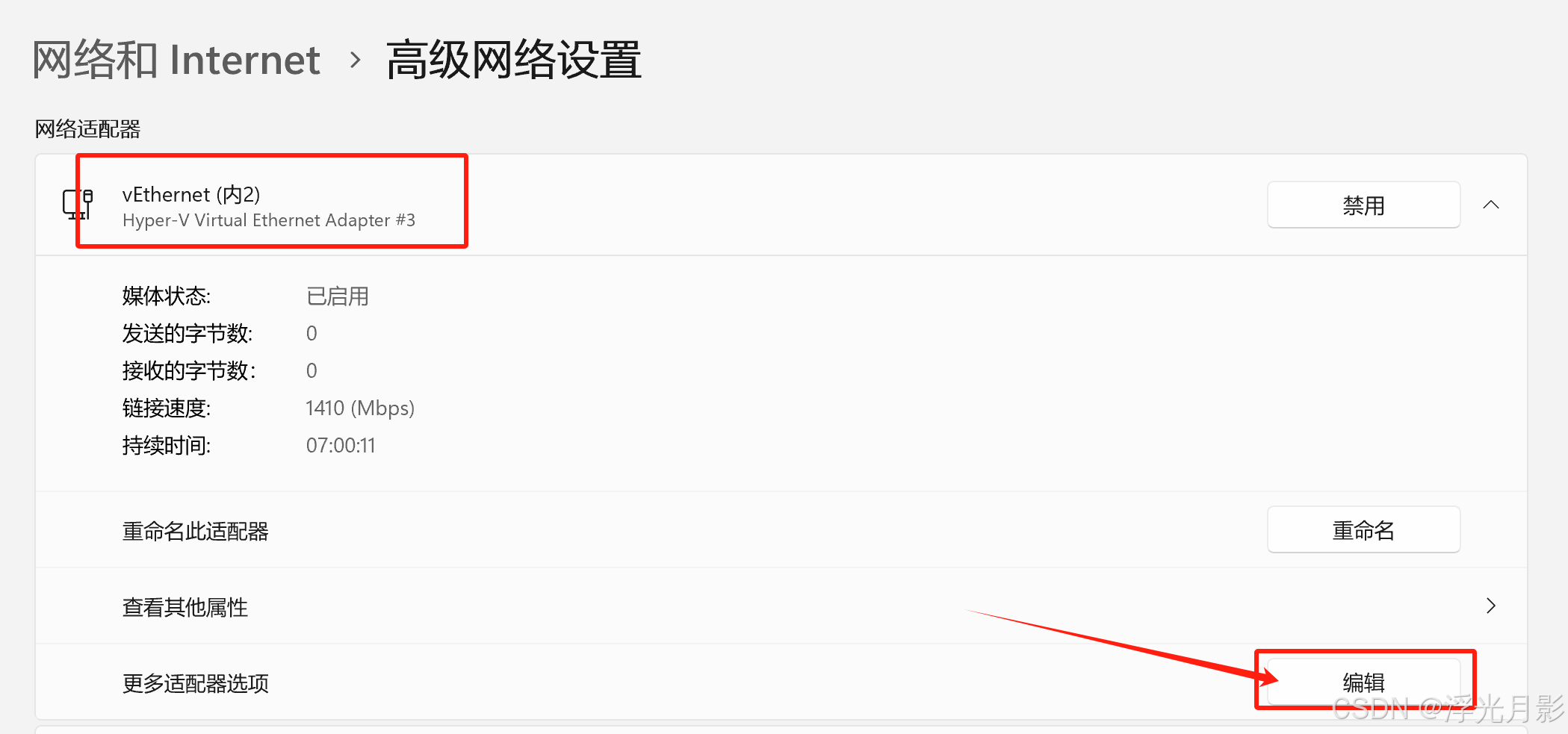

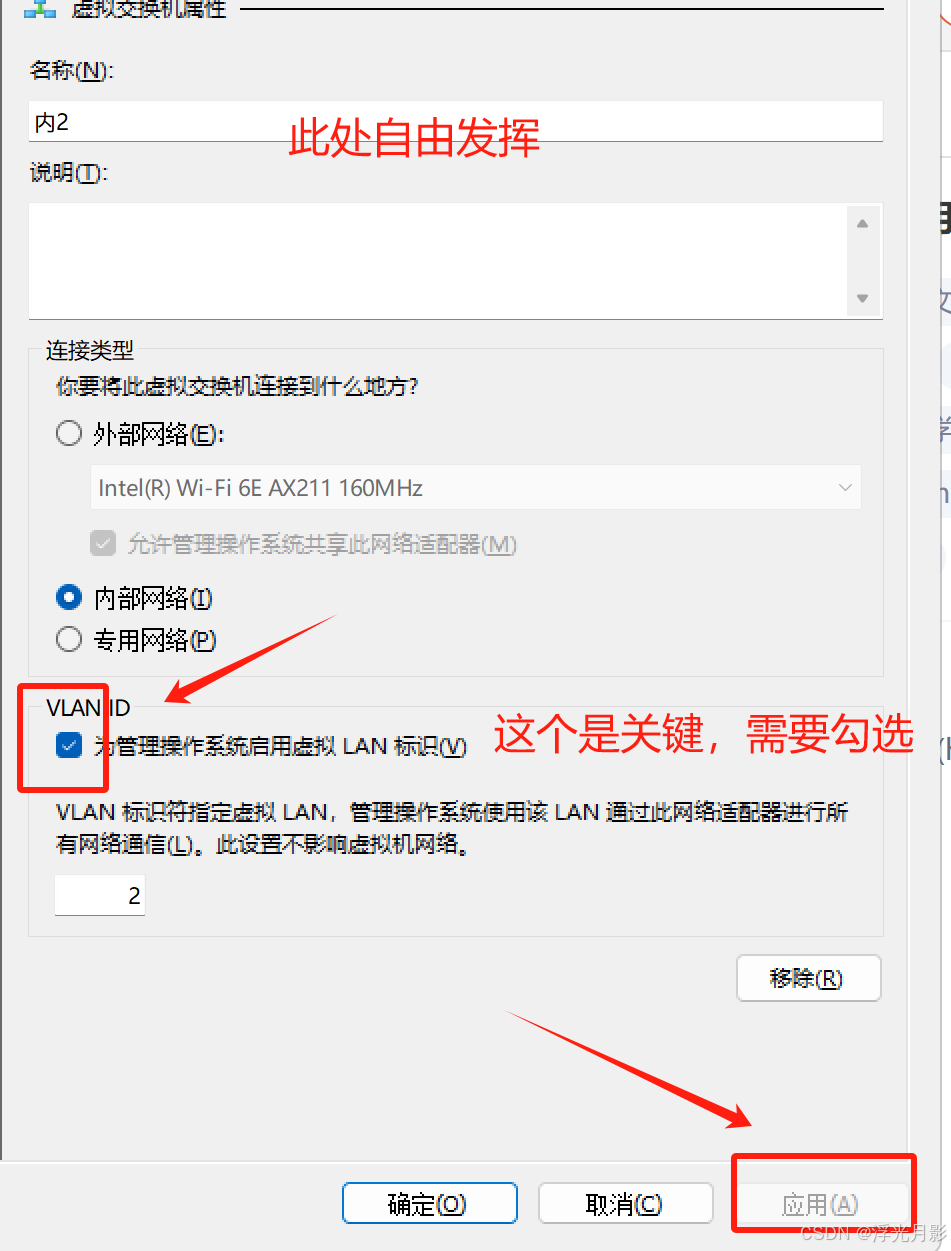

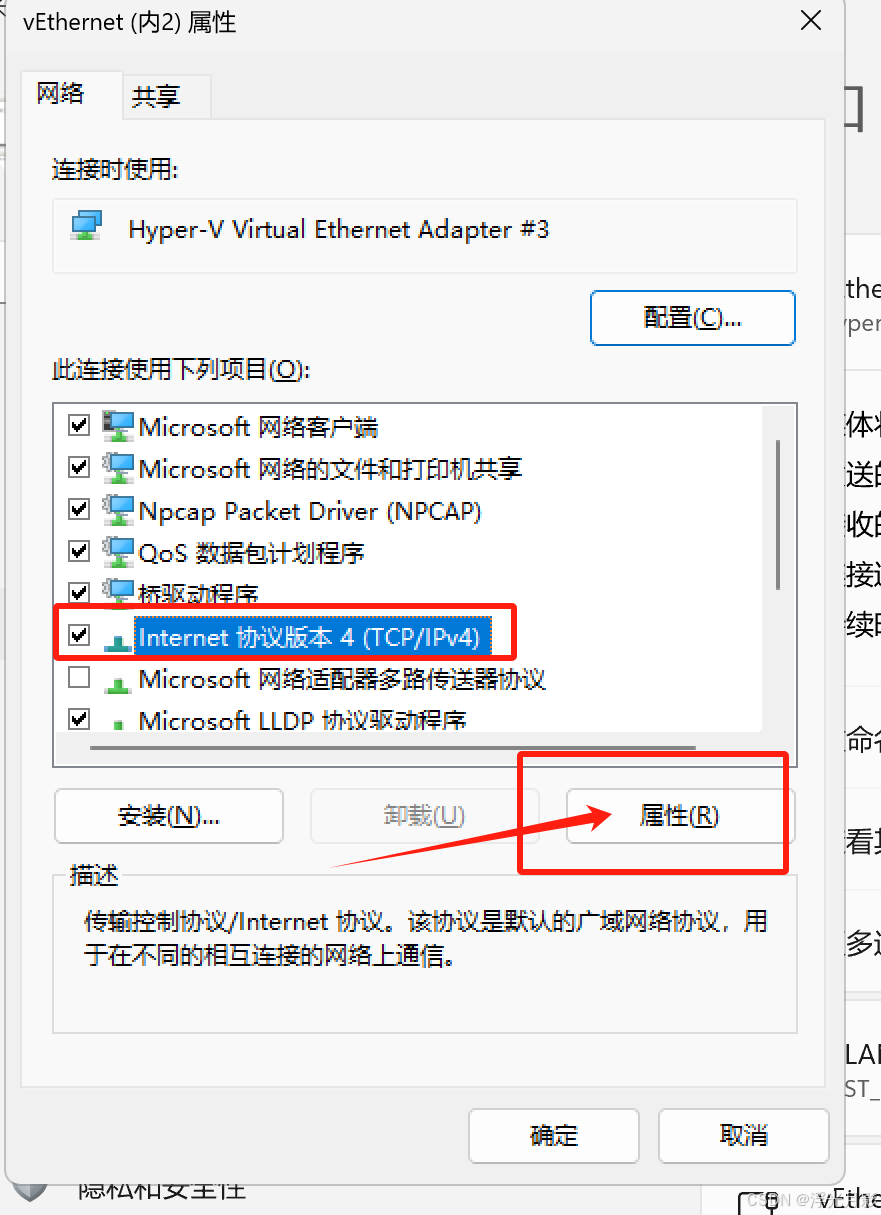

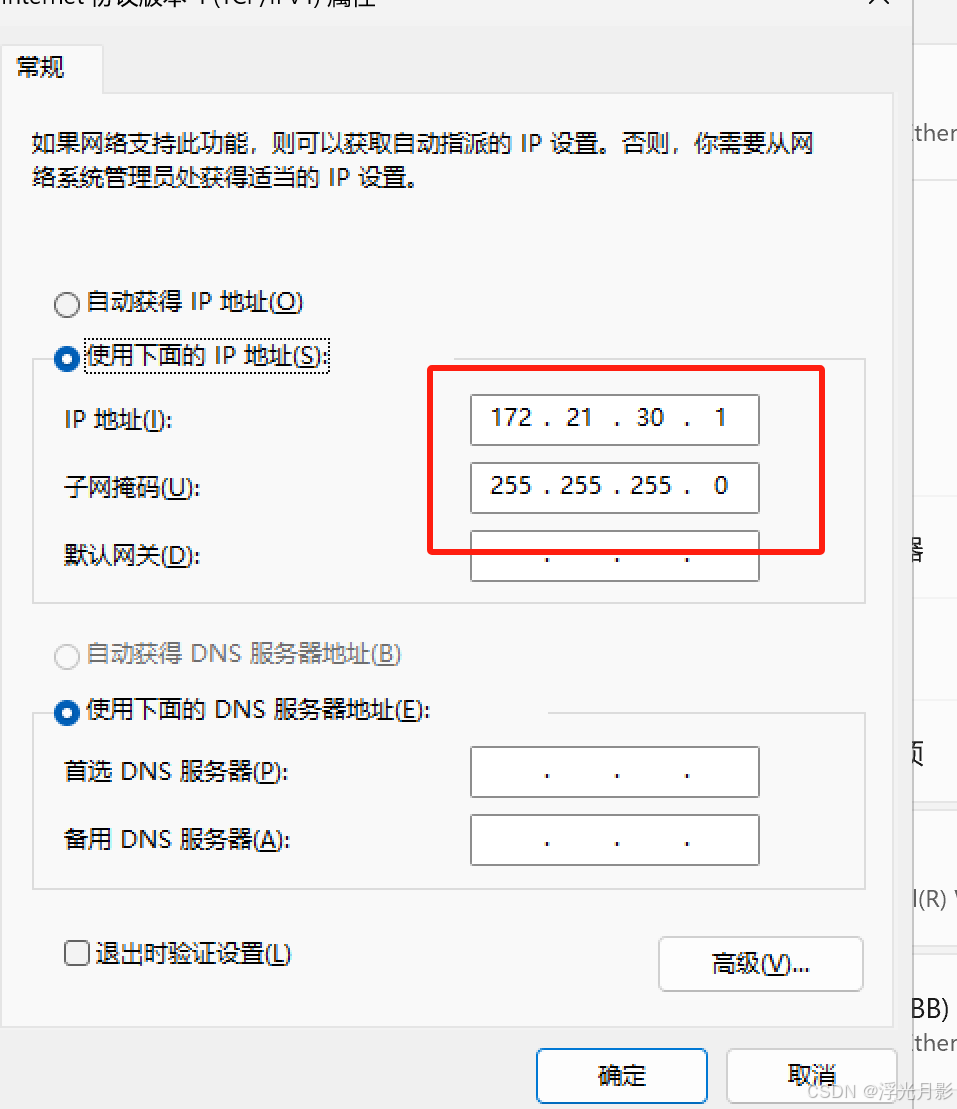

win11 找到新建的网络交换机进行如下配置：

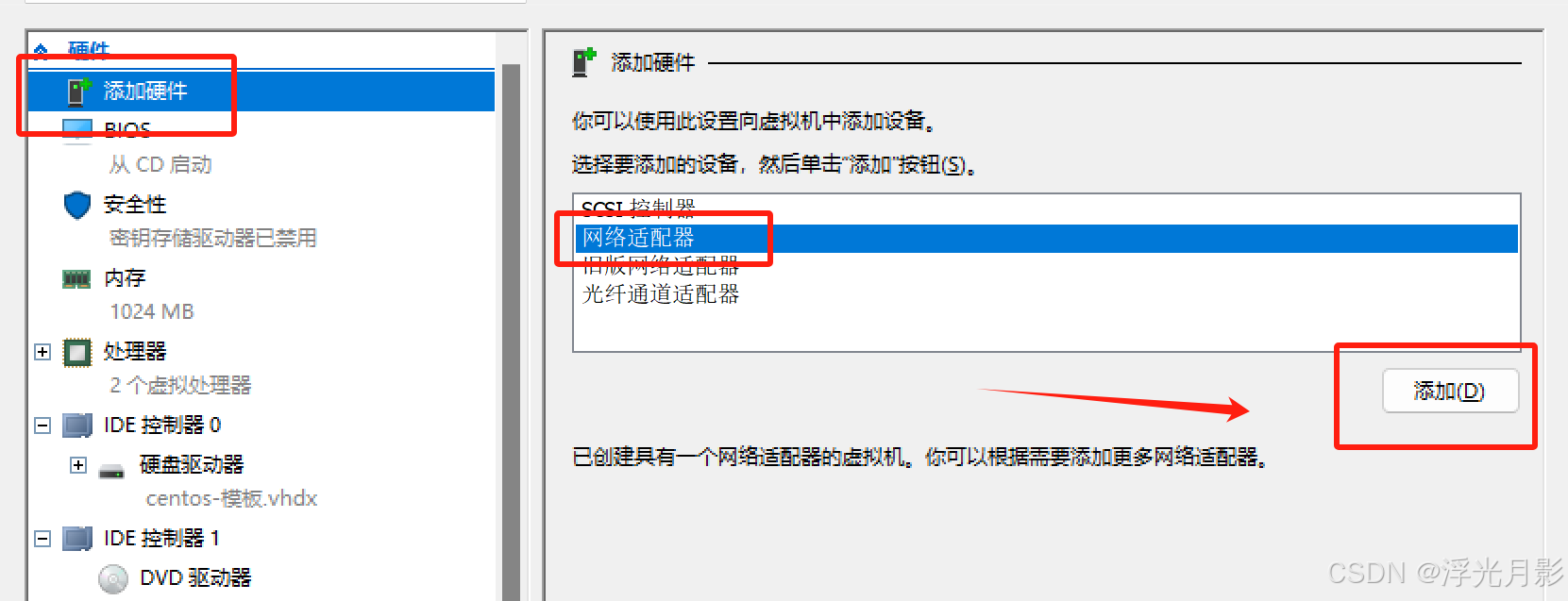

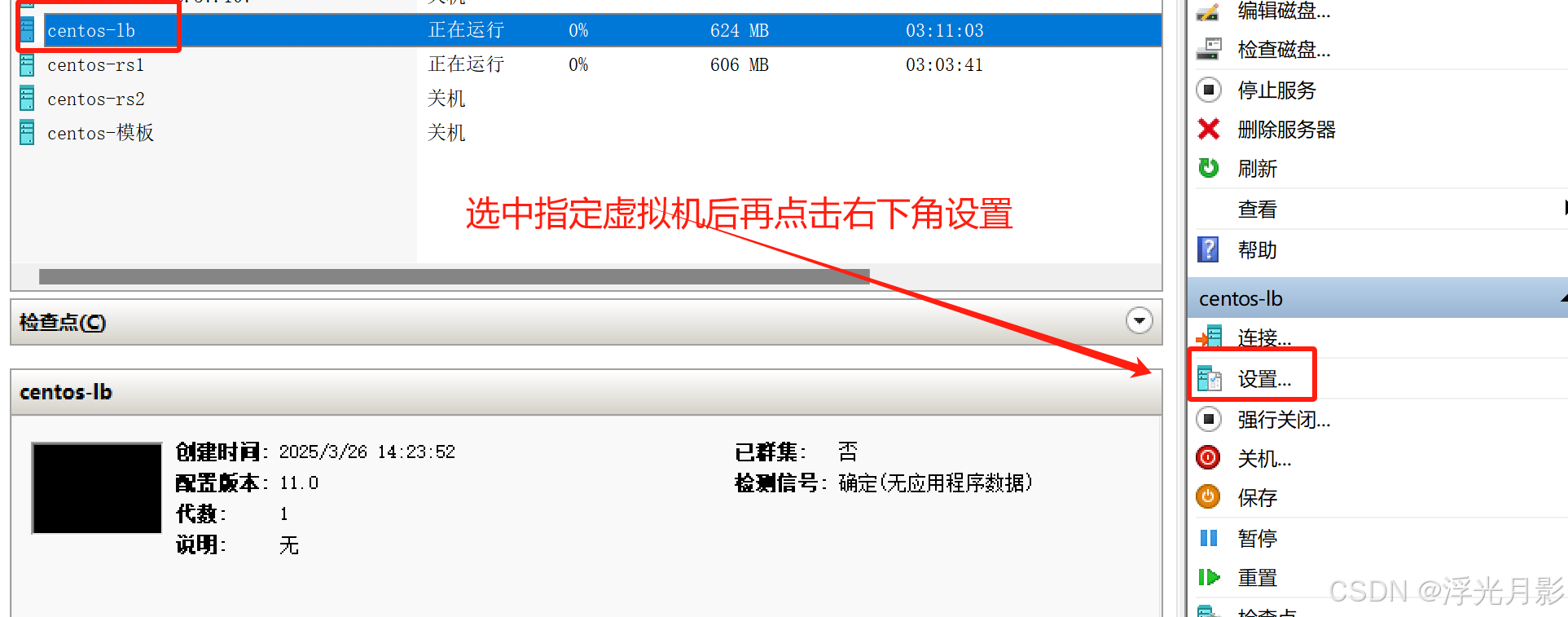

2、虚拟机lb添加新网络交换器

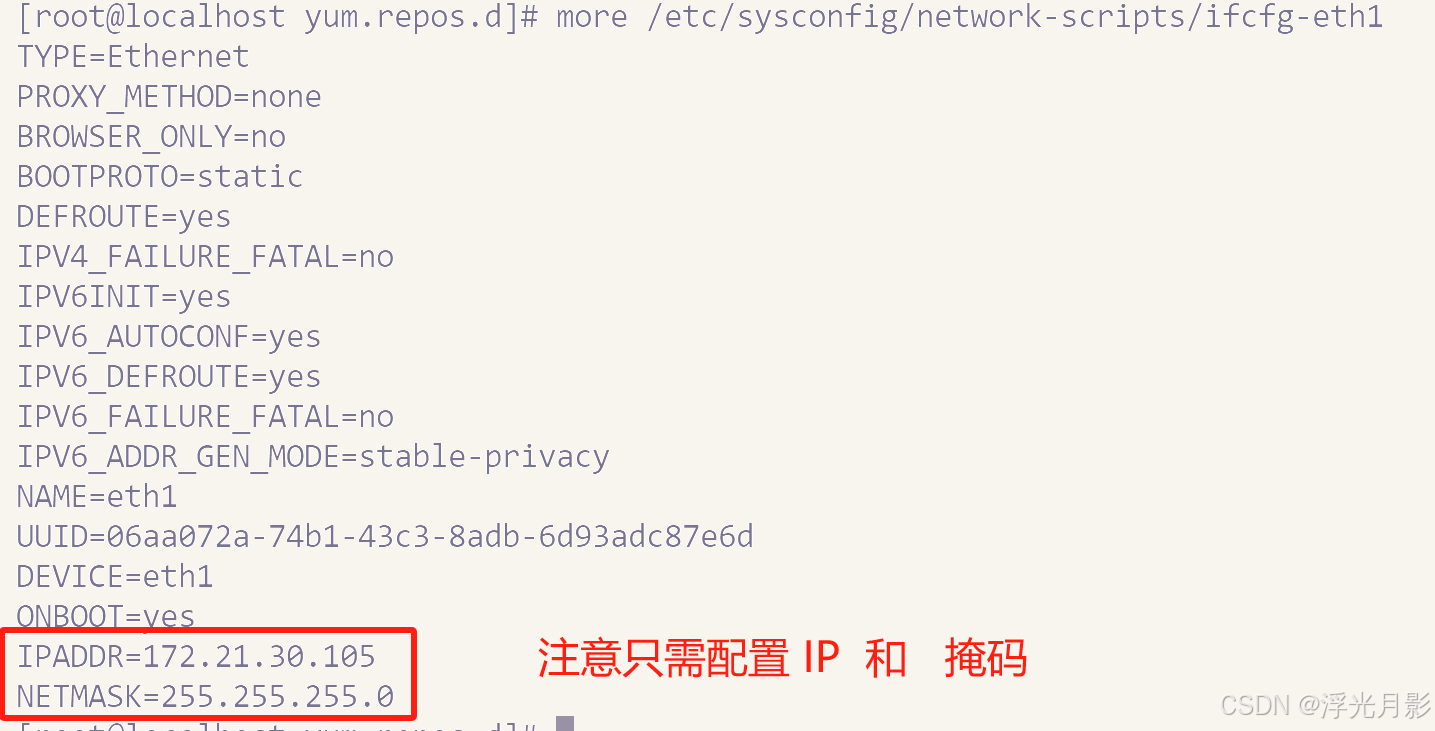

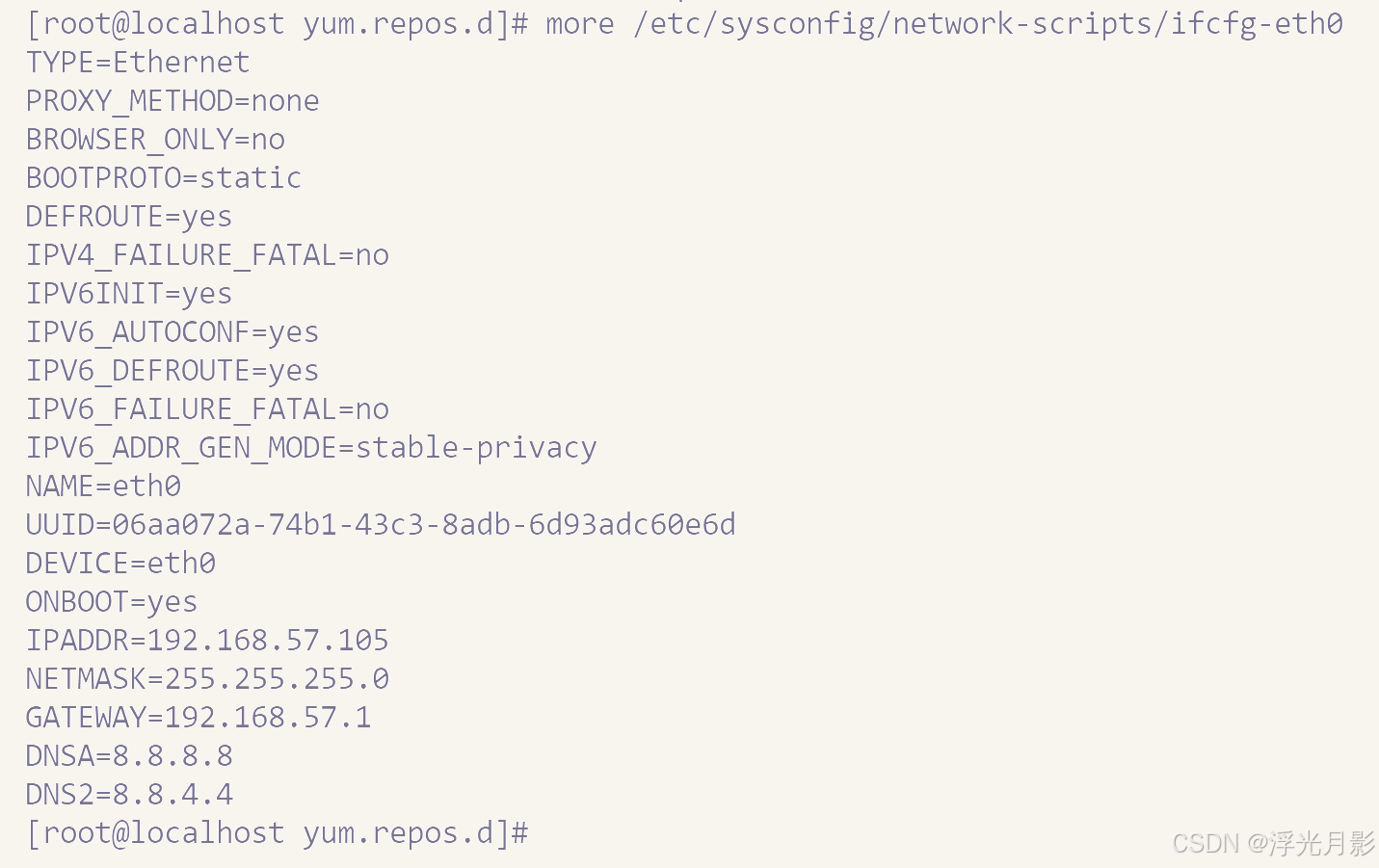

说明：lb eth0网卡配置参考我的另一篇文章，下面是添加第二张虚拟网卡

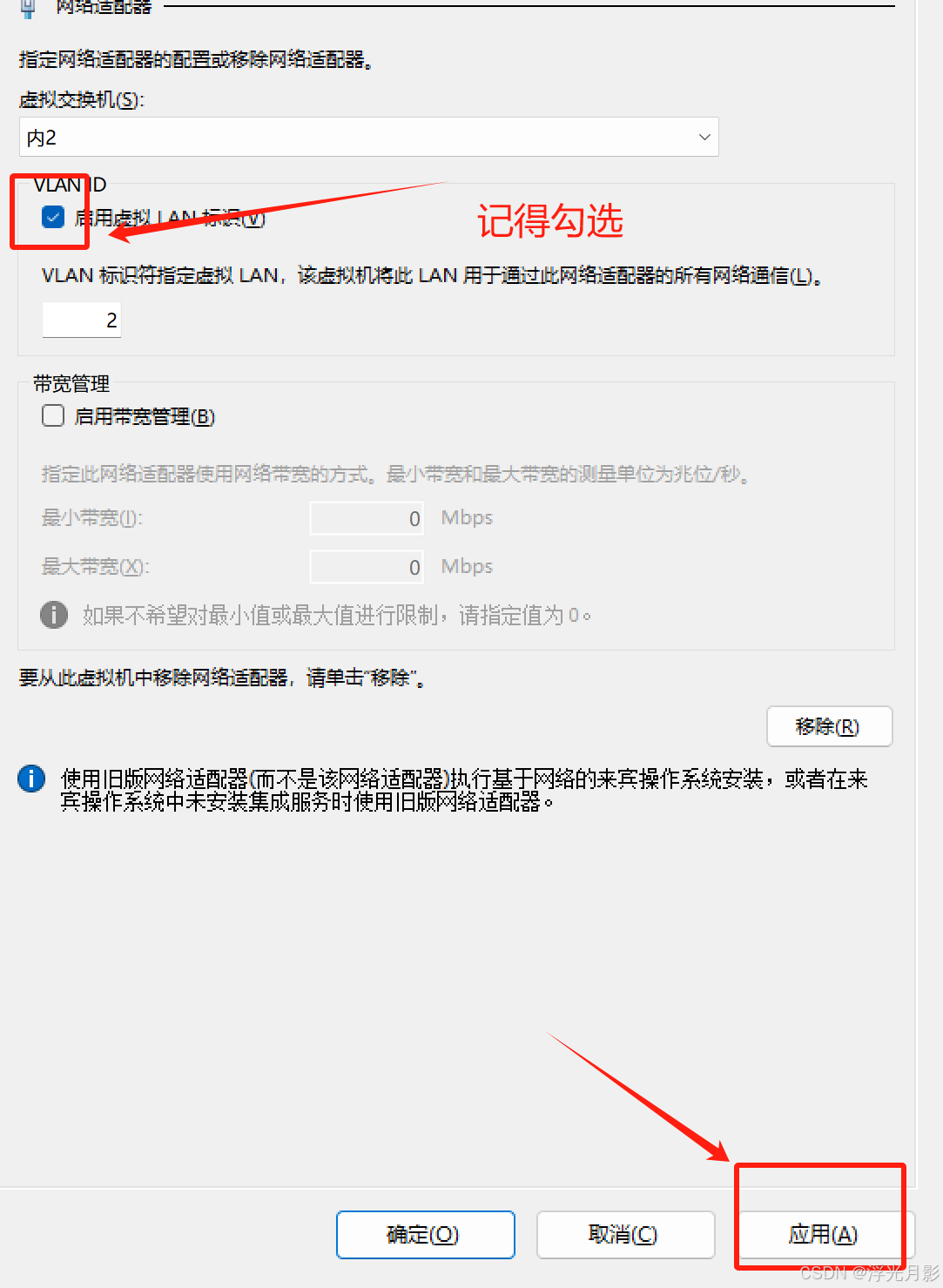

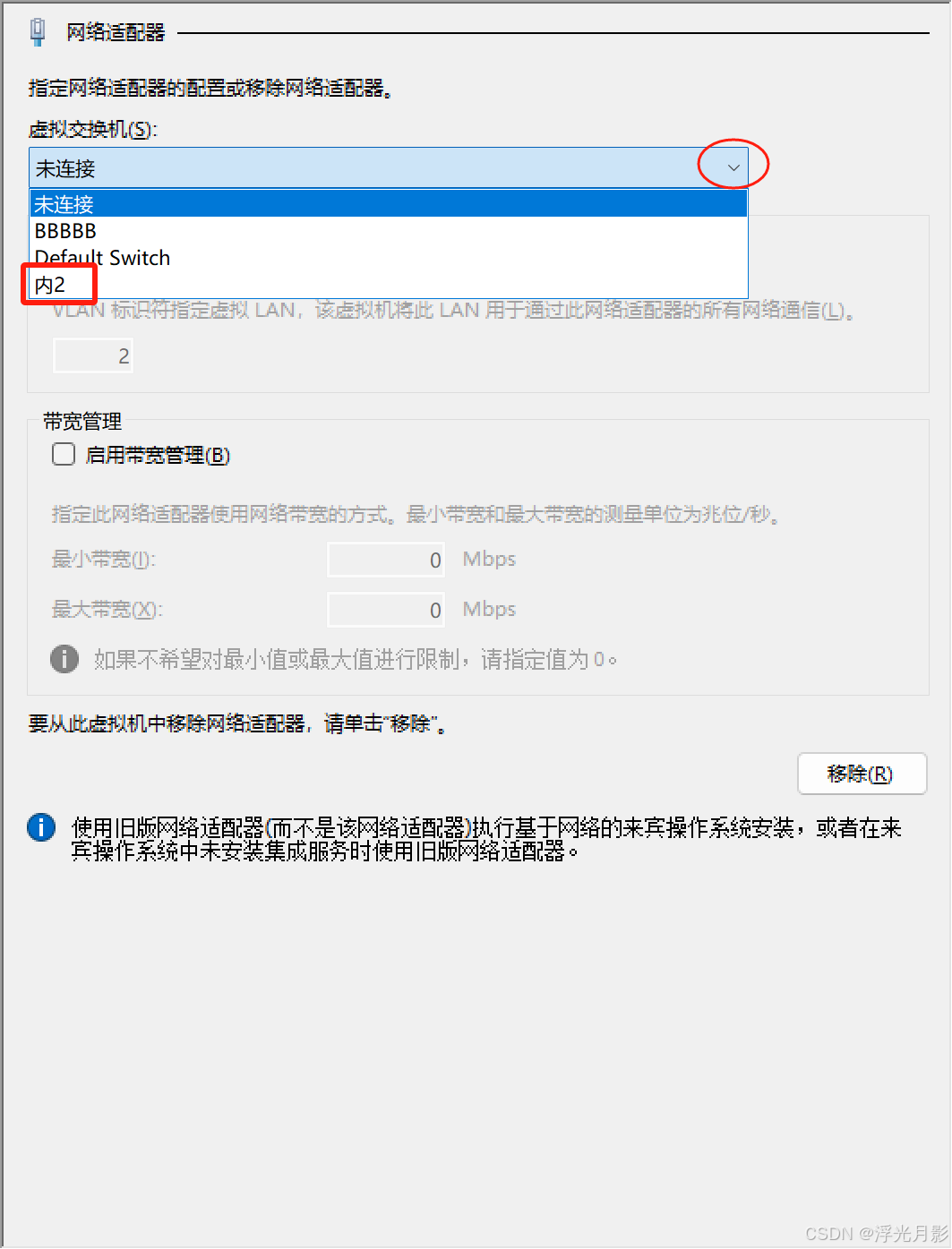

3、虚拟机rs1、rs2 请选择新网络交换器 “内2”【与lb操作类似】

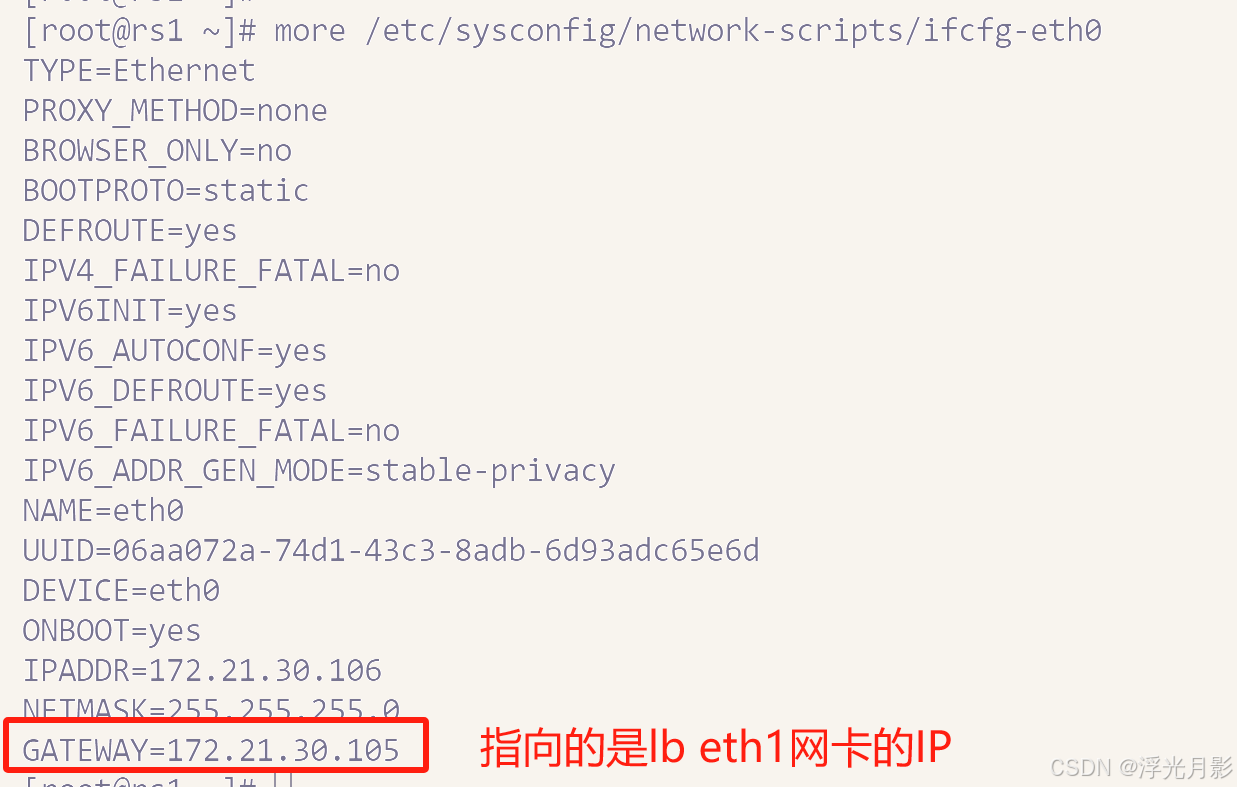

如下是rs1的配置信息，rs2的类似：

简单地说，就是负载均衡器与实体服务器在同一广播域，表现为连接在同一个虚拟交换器上 ：而此虚拟交换器为内部，不对外暴露；

二、配置【均在lb机器上】

1、ipvsadm

#安装ipvsadm
yum install -y ipvsadm

#启动服务前须保存负载分配策略
ipvsadm --save > /etc/sysconfig/ipvsadm

#启动 ipvsadm 并验证
systemctl start ipvsadm

2、ip转发

echo 1 > /proc/sys/net/ipv4/ip_forward
sysctl -w net.ipv4.ip_forward=1
sysctl -p

3、SNAT转发规则【负责将RS回包中的源地址修改为VIP】

iptables -t nat -A POSTROUTING -s 172.21.30.0/24 -o eth0 -j SNAT --to-source 192.168.57.105

4、指定LVS调度器的地址以及算法【负责将请求包中的目的地址修改为RS的IP】

    ipvsadm -C
    #端口自行修改
	ipvsadm -A -t 192.168.57.105:22 -s rr
	ipvsadm -a -t 192.168.57.105:22 -r 172.21.30.106:22 -m
	ipvsadm -a -t 192.168.57.105:22 -r 172.21.30.107:22 -m
    ipvsadm-save > /etc/sysconfig/ipvsadm

三、测试结果

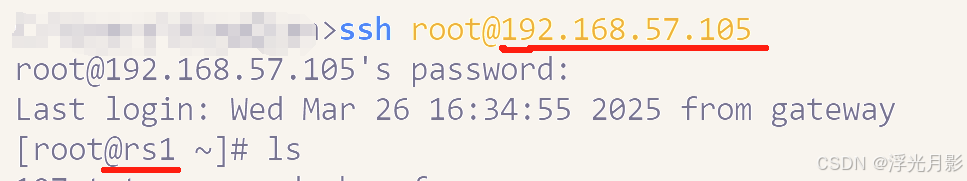

ssh、ftp、sftp 都不是很好，需要账号密码一致，尴尬。

四、总结

1、负载均衡器LB 需要双网卡，一张对外访问(VIP)，一张作为内部网关
2、实际服务器的网关必须指定LB的IP，非VIP
3、关键是SNAT转发规则，不然响应包回不来
