1分钟 快速掌握 Verilog表达式与运算符

在FPGA设计的世界里，Verilog表达式是构建复杂硬件逻辑的基石。

本文将深入探索Verilog表达式的各个方面，提供详尽的示例代码，帮助读者从基础到高级，全面掌握Verilog表达式的使用。

一、Verilog表达式基础

Verilog表达式由操作符和操作数构成，用于执行算术、逻辑、位操作等多种计算。

表达式可以在模块的任何部分出现，如连续赋值、过程赋值、条件语句等。

示例:

a|b ;
a + 1'b1 ;

二、操作数类型

操作数可以是常量、变量、位选择、位切片、函数调用等。

操作数的使用必须符合语法结构的要求，以确保表达式的正确性。

示例代码：

module test_expression;
    // 变量定义
    reg [3:0] reg1, reg2;
    wire [7:0] result;

    // 函数定义
    function [3:0] add_two;
        input [3:0] a;
        add_two = a + 2;
    endfunction

    always @(posedge clk) begin
        // 过程赋值中使用表达式
        result = reg1 + reg2;
        reg1 = add_two(reg2);
    end
endmodule

三、操作符详解

Verilog提供了多种操作符，包括算术操作符、关系操作符、逻辑操作符、位操作符等。每种操作符都有其特定的用途和优先级。

1、算术操作符

算术操作符用于执行数值计算，包括加（+）、减（-）、乘（*）、除（/）、模（%）和幂（**）。

这里需要注意的是除（/）、模（%）和幂（**）不能直接应用于可综合的语句中。

示例:

// 算术表达式
result = reg1 * reg2 + 5;

+ 和 - 也可以用来表示操作数的正负性。

示例：

wire [3:0] a = -4'd6 ;

parameter OFFSET = - 125。

2、关系操作符

关系操作符用于比较两个值的关系，如大于（>）、小于（<）、等于（==）、不等于（!=），全等（===），非全等（!==）等。

其中全等和非全等操作符可以比较 x 或 z 值，而逻辑相等和不等操作符则不能。

示例:

// 关系表达式
wire is_less = reg1 < 10;

3、逻辑操作符

逻辑操作符用于执行布尔逻辑运算，包括逻辑与（&&）、逻辑或（||）、逻辑非（!）等。

示例:

// 逻辑表达式
wire is_active = !flag && is_less;

4、位操作符

位操作符用于对位进行操作，包括按位与（&）、按位或（|）、按位异或（^）等。

示例代码：

reg [7:0] reg1;

wire [7:0] bit_and;



assign bit_and = reg1 & 8'b1111_0000;

5、移位操作符

移位操作符包括左移（<<）、右移（>>）、算术左移（<<<）、算术右移（>>>），用于实现数据的位移。

算术左移和逻辑左移时，右边最低位会补 0。

逻辑右移时，左边最高位会补 0；

算术右移时，左边最高位会补充符号位，需要将信号声明成有符号数，注意使用这个操作符容易出错。

示例:

reg [7:0] a;

wire [3:0] b;

assign b = a>>3;

6、归约操作符

归约操作符是一个特殊的操作符，只有一个操作数，将整个操作数的逐位进行操作，生成1bit的结果。

这个操作符包括：归约与（&），归约与非（~&），归约或（|），归约或非（~|），归约异或（^），归约同或（~^）。

示例：

vector_a = 8'b11100100; // 给向量赋值



// 检查向量中是否所有位都是1
all_ones = &vector_a; // 预期结果为0，因为不是所有位都是1

// 检查向量中是否至少有一位是1
any_ones = |vector_a; // 预期结果为1，因为至少有一位是1

7、拼接操作符

拼接操作符使用大括号 “{}” 来表示，用于将多个操作数拼接成一个新的操作数，信号间使用逗号“,”隔开。

注意拼接符中所有操作数必须指定位宽，否则会报错。

示例:

// 拼接操作符
wire [15:0] concatenated = {8'd255, 8'd128};

8、复制操作符

复制操作符可以将一个操作数重复多次以形成一个更宽的向量。这种操作符在初始化宽向量或生成重复模式时非常有用。

复制操作符的一般语法是  {n{expression}} ，其中  n  表示复制的次数，而  expression  是要复制的位模式或值。

复制操作符可以用于常量或变量，并且可以嵌套使用。

示例:

// 复制操作符
wire [7:0] repeated_pattern = {4{2'b10}};

9、条件表达式

条件表达式是Verilog中的一种三元操作符，格式为 condition ? true_exp : false_exp 。

示例代码：

// 条件表达式
wire [7:0] mux_output = is_active ? reg1 : reg2;

10、表达式的优先级

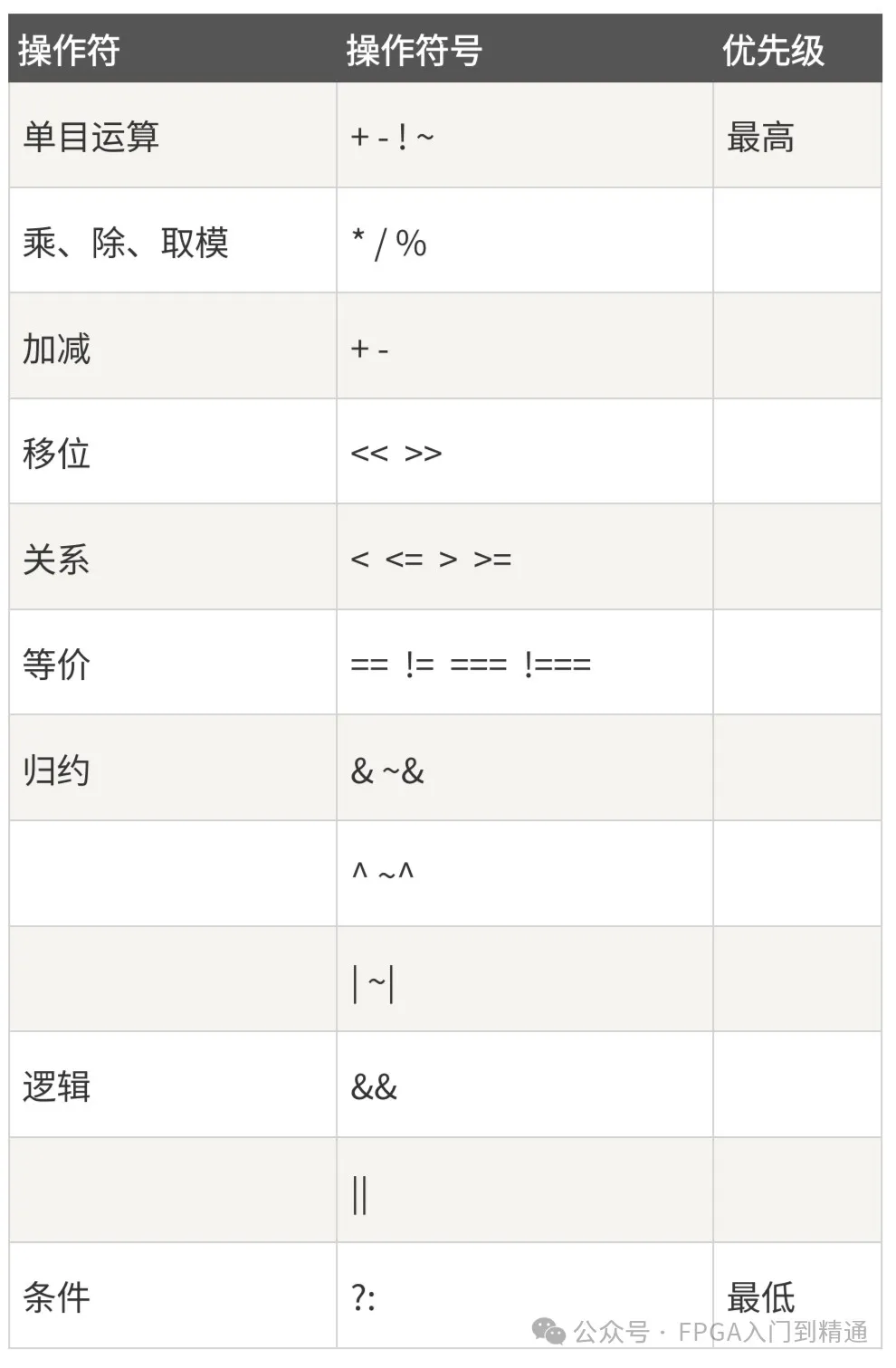

不同操作符之间的优先级不同，如下表所示：

当然也可以用括号来明确优先级。

示例代码：

// 使用括号明确优先级
result = (reg1 + reg2) * (reg3 - reg4);

四、 综合实例：一个简单的ALU

这里是一个简单的算术逻辑单元（ALU），展示了如何使用Verilog表达式实现算术和逻辑运算。

module alu(
    input [7:0] a, b,
    input [1:0] operation, // 00 - ADD, 01 - SUB, 10 - AND, 11 - OR
    output reg [7:0] result
);

always @(*) begin
    case(operation)
        2'b00: result = a + b;
        2'b01: result = a - b;
        2'b10: result = a & b;
        2'b11: result = a | b;
        default: result = 8'b0; // 无效操作
    endcase
end

endmodule
