【合宙ESP32C3 Arduino开发】第四篇：TFT_eSPI 驱动 合宙Air101 ST7735 LCD 显示普通时钟，模块化编程

最新推荐文章于 2024-11-20 12:11:45 发布
最新推荐文章于 2024-11-20 12:11:45 发布
阅读量810 收藏
点赞数 2
CC 4.0 BY-SA版权
分类专栏： 合宙ESP32C3 Arduino开发 文章标签： arduino tft
本文为博主原创文章，未经允许，请勿转载
本文链接：https://blog.youkuaiyun.com/dpjcn1990/article/details/136415019
本文介绍了如何使用TFT_eSPI库驱动合宙Air101 ST7735 LCD显示普通时钟，并采用模块化编程思想。内容包括联网、ntp时间同步以及时间刷新显示的实现，通过主工程和多个功能模块协同工作，实现了从联网过程到时间显示的完整流程。

忘记过去，超越自己

  • ❤️ 博客主页 单片机菜鸟哥，一个野生非专业硬件IOT爱好者 ❤️
  • ❤️ 本篇创建时间 2024-03-02❤️
  • ❤️ 本篇更新时间 2024-03-02❤️
  • 🎉 欢迎关注 🔎点赞 👍收藏 ⭐️留言📝
  • 🙏 此博客均由博主单独编写，不存在任何商业团队运营，如发现错误，请留言轰炸哦！及时修正！感谢支持！

快速导读

合宙ESP32C3 Arduino开发付费专栏群 689271933，不喜勿加，凭借付费专栏订单号加入

1. 前言

在前篇中，我们学习了 TFT_eSPI 驱动 合宙Air101 ST7735 LCD，这一节我们来学习一下基于它基础上做一个简单时钟，并且开始接触模块化编程思想。

【合宙ESP32C3 Arduino开发】第三篇：TFT_eSPI 驱动 合宙Air101 ST7735 LCD

1.1 模块步骤

第一步：联网，显示联网过程
第二步：通过ntp同步最新网络时间
第三步：时间同步到单片机中，每隔秒级进行刷新。

1.2 代码结构

为了区分模块化，博主拆开了主工程和功能模块。

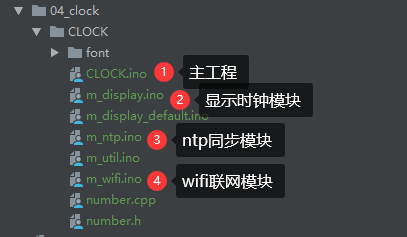

在这里插入图片描述

2. 详细介绍
