SMBJ400CA 高压TVS管 600W功率 SMB封装

TVS二极管功率，在选型过程中是一个很重要的参数。TVS二极管的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率。TVS的额定功率是钳位电压和峰值脉冲电流的乘积，查看东沃电子TVS二极管产品手册，可知，对于不同功率等级的TVS二极管，相同电压规格的TVS二极管钳位电压是一样的，只是峰值脉冲电流不同，峰值脉冲电流越大，防护能力更强，对应的功率也就越大。具体选用多大的功率TVS，还需要根据电路情况、保护需求和公司经济预算来决定的。同时，还需要注意的是，在实际应用中，TVS二极管的功率要留一定的余量。

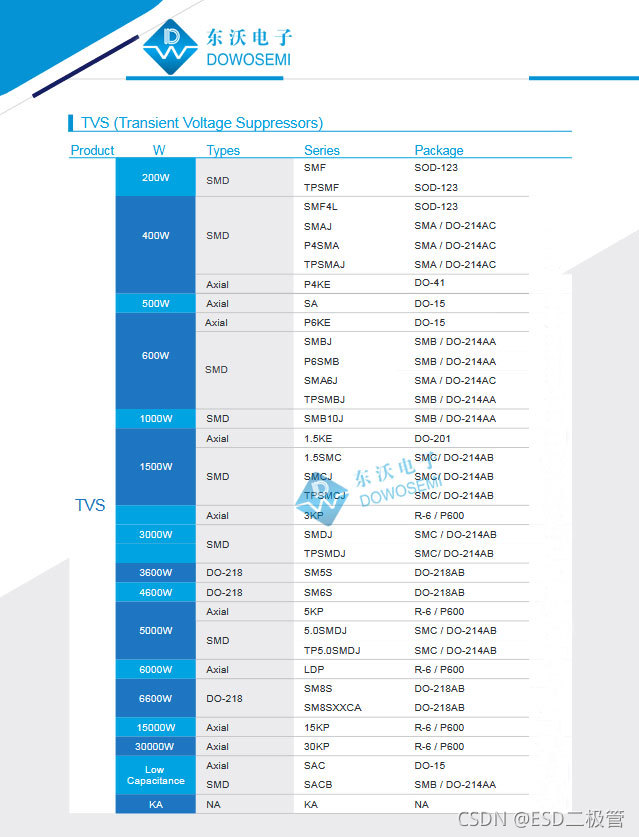

TVS二极管瞬态功率在10/1000μs电流波形下，有200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W、15000W、30000W，甚至更高，之前科普过30000W、6600W、15000W、400W、200W等TVS二极管型号，接下来重点分享：600W功率TVS二极管。

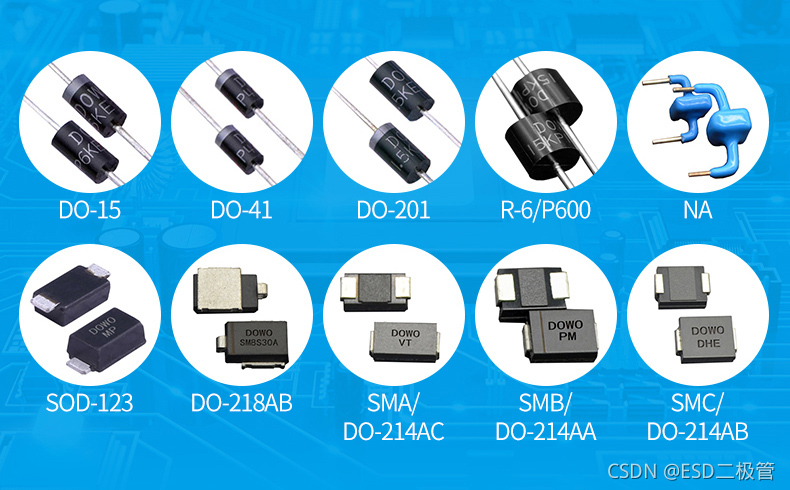

600W功率TVS二极管有直插和贴片两大类之分：

直插：P6KE系列；

贴片：SMBJ系列、P6SMB系列、SMA6J系列、TPSMBJ系列；

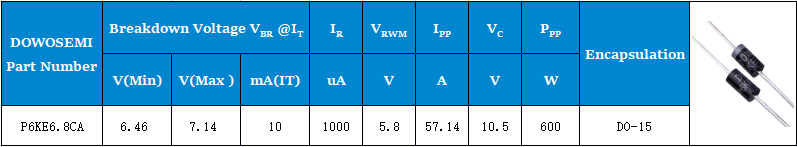

1）P6KE系列，DO-15封装，功率600W：

单向（Uni）TVS管：P6KE6.8A、P6KE7.5A、P6KE8.2A、P6KE9.1A、P6KE10A、P6KE11A、P6KE12A、P6KE13A、P6KE15
