【FPGA】基于vivado的AM调制与解调（verilog）（四、测试方案篇）

测试方法仅供参考

1.测试不同频率调制信号、载波信号下的调制输出和解调输出。

多选几组，仿真。
如：
调制信号为1kHz，载波信号为1MHz，调制深度为0.9
调制信号为8kHz，载波信号为8MHz，调制深度为0.5
调制信号为10kHz，载波信号为10MHz，调制深度为0.7

2.计算调制深度实际值，与理论值比较，并计算误差。

调制信号为1kHz，载波信号为1MHz，调制深度为0.9

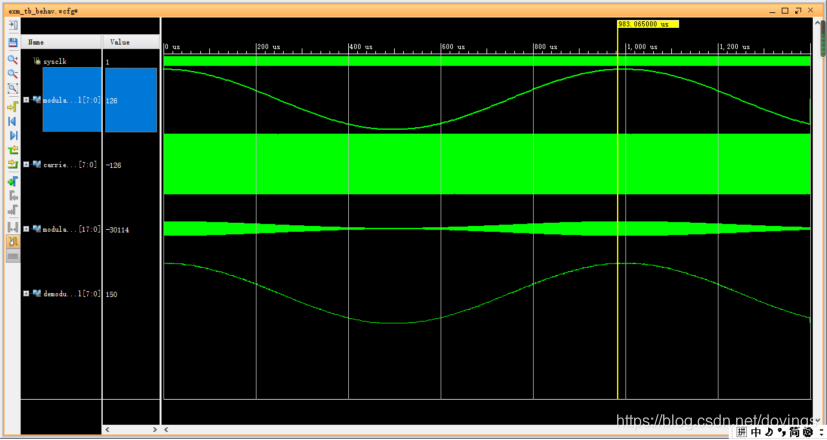

找到调制信号最大值处：

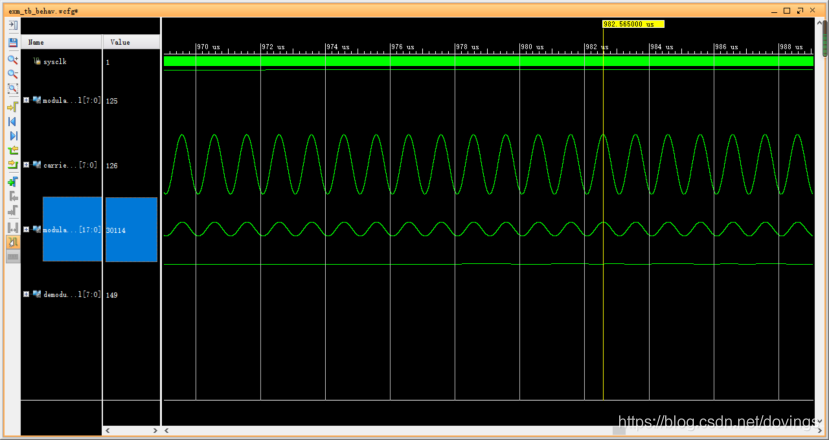

放大找到对应已调信号的最大值30114：

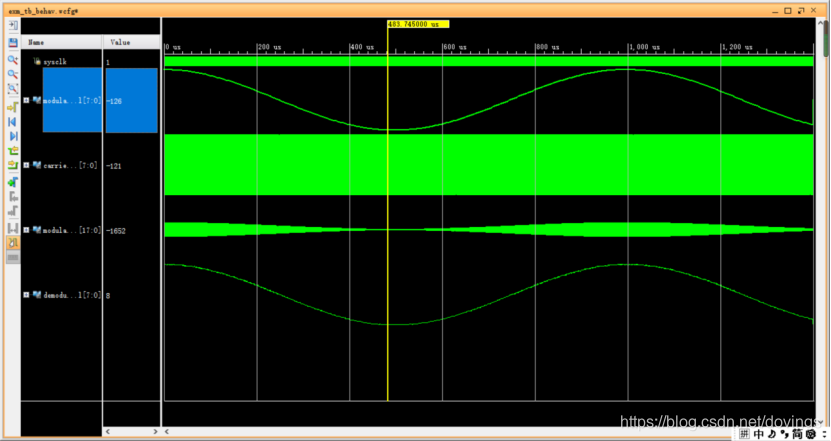

找到调制信号最小值处：

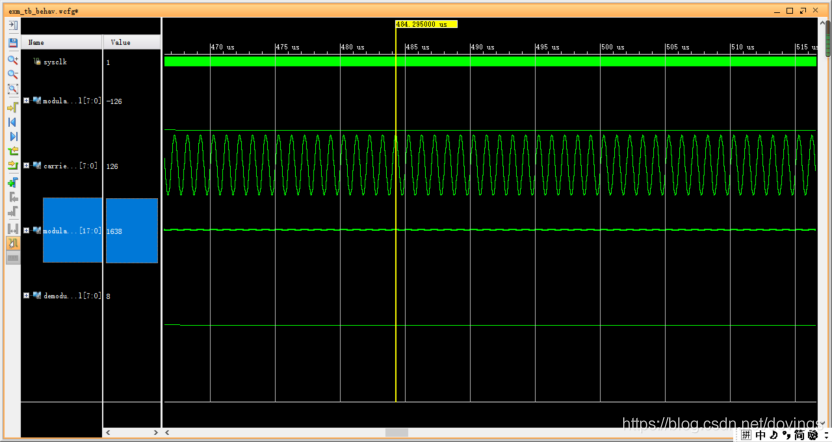

放大找到对应已调信号的最大值1638：

计算调制深度

计算误差

3.用matlab进行谱分析

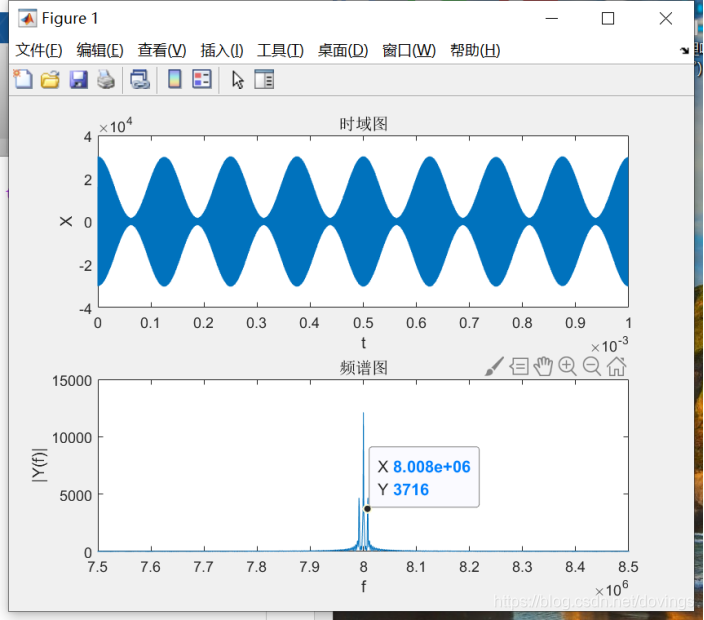

用matlab读取文本文件，计算并绘制调制输出信号时域图和频域图：

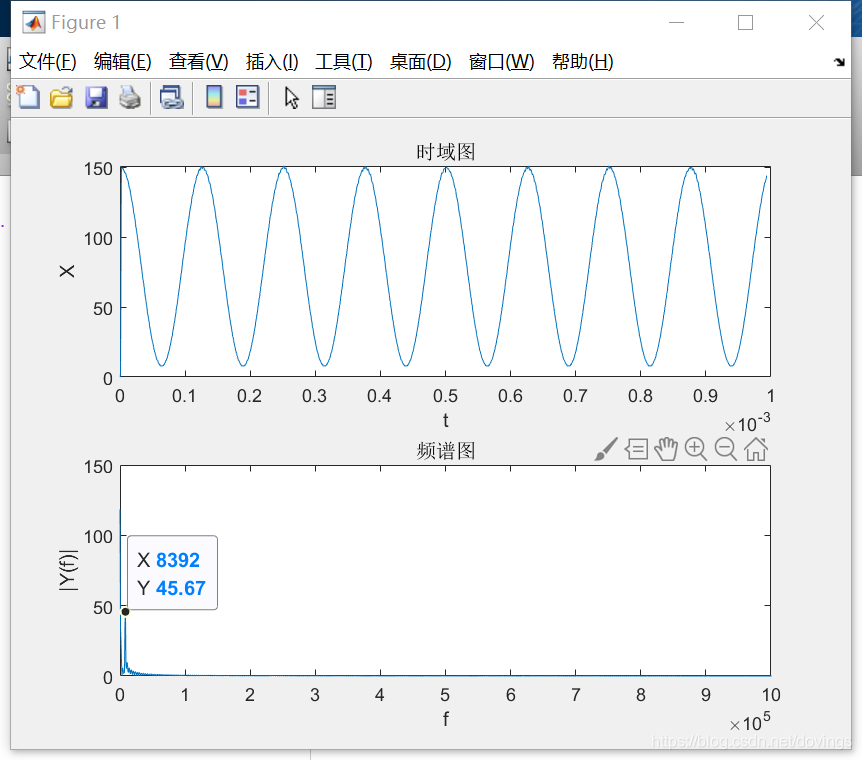

用matlab读取文本文件，计算并绘制解调输出信号时域图和频域图：

.m文件：

clear all;
X =
