Halcon 八种模版匹配方法汇总

以下是针对 Halcon 模板匹配八种方法的详细说明，包括算法原理、应用场景、优缺点及示例代码。Halcon 的模板匹配方法实际上分为不同类别，部分方法可能属于同一技术分支的不同配置。以下内容基于 Halcon 官方文档和实践经验整理：

---

1. 灰度值匹配（Gray-Value-Based Matching）

• 算法原理
  直接比较模板与图像的像素灰度值，使用**平方差和（SSD）或绝对差和（SAD）**作为相似度指标。
• 应用场景
  光照稳定、背景简单且目标与背景灰度差异明显的场景（如工业零件定位）。
• 优点
  • 计算速度快；
  • 实现简单。
• 缺点
  • 对光照变化敏感；
  • 无法处理旋转、缩放或遮挡。
• Halcon 代码示例：

  // 创建模板
  create_template(TemplateImage, 5, 'sort', 'original', &TemplateID);
  // 匹配
  best_match(TemplateID, SearchImage, 0.8, 'false', 1, &Row, &Column, &Error);


---

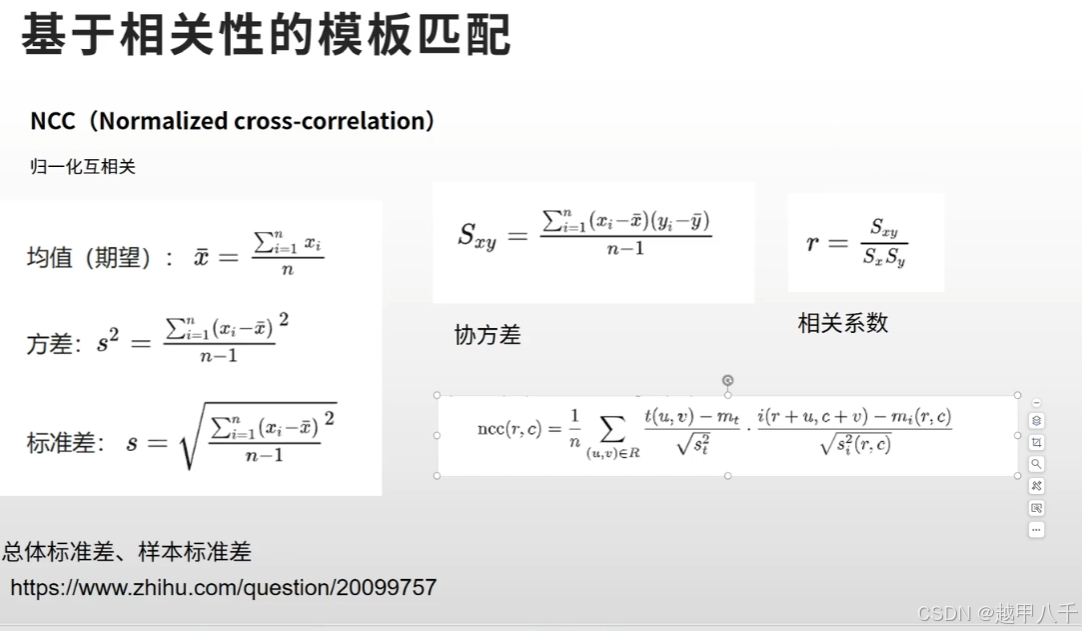

2. 相关性匹配（Correlation-Based Matching）

• 算法原理
  通过计算模板与图像的归一化互相关（NCC），评估相似性。公式为：
  [
  NCC = \frac{\sum (T - \mu_T)(I - \mu_I)}{\sqrt{\sum (T - \mu_T)^2 \sum (I - \mu_I)^2}}
  ]

• 应用场景
  光照变化较小、需要抗噪声的场景（如印刷品缺陷检测）。

• 优点

  • 对亮度变化鲁棒；
  • 抗噪声能力较强。

• 缺点

  • 对旋转和缩放敏感；
  • 计算量较大。



• Halcon 代码示例：

  create_ncc_model(TemplateImage, 'auto', 0, 0, 'auto', 'use_polarity', &ModelID);
  find_ncc_model(SearchImage, ModelID, 0, 0, 0.8, 1, 0.5, 'true', 0, &Row, &Column, &Angle, &Score);


---

3. 形状匹配（Shape-Based Matching）

• 算法原理
  基于目标的边缘或轮廓特征，使用金字塔分层搜索和相似性度量（如边缘方向差）。
• 应用场景
  高精度定位、存在部分遮挡或光照变化的场景（如机械臂抓取）。
• 优点
  • 抗光照变化和部分遮挡；
  • 支持旋转、缩放和多目标检测。
• 缺点
  • 需要清晰的边缘特征；
  • 对模糊或低对比度图像效果差。
• Halcon 代码示例：

  create_shape_model(TemplateImage, 'auto', 0, 0, 'auto', 'auto', 'use_polarity', 'auto', &ModelID);
  find_shape_model(SearchImage, ModelID, 0, 0, 0.8, 1, 0.5, 'least_squares', 0, 0.9, &Row, &Column, &Angle, &Score);


---

4. 组件匹配（Component-Based Matching）

• 算法原理
  将目标分解为多个子组件（Component），分别匹配后通过几何约束（如相对位置）组合结果。
• 应用场景
  复杂结构物体（如PCB板元件检测）或存在部分遮挡的场景。
• 优点
  • 对遮挡和复杂结构鲁棒；
  • 可处理多部件目标。
• 缺点
  • 需要手动定义组件关系；
  • 计算复杂度高。
• Halcon 代码示例：

  // 定义组件模型
  create_component_model(TemplateImage, ComponentRegions, 'auto', 'auto', 'auto', 'auto', 'auto', 'auto', &ComponentModelID);
  find_component_model(SearchImage, ComponentModelID, 'auto', 'auto', 0.8, 1, 0.5, 'none', 'use_polarity', 'auto', &ModelInstances);


---

5. 局部形变匹配（Local Deformation Matching）

• 算法原理
  允许模板在局部发生形变（如弹性变形），通过**形变模型（Deformable Model）**匹配。
• 应用场景
  柔性物体（如纺织品、橡胶件）或非刚性变形的目标。
• 优点
  • 适应局部形变；
  • 对非刚性物体鲁棒。
• 缺点
  • 计算量大；
  • 参数调整复杂。
• Halcon 代码示例：

  create_local_deformable_model(TemplateImage, 'auto', 0, 0, 'auto', 'auto', 'auto', 'auto', &DeformModelID);
  find_local_deformable_model(SearchImage, DeformModelID, 0, 0, 0.8, 1, 0.5, 'least_squares', 0, 0.9, &Row, &Column, &Angle, &Scale, &Score);


---

6. 透视形变匹配（Perspective Deformation Matching）

• 算法原理
  通过**透视变换（Homography）**模拟视角变化，支持模板的旋转、倾斜和缩放。
• 应用场景
  视角变化较大的场景（如摄像头倾斜拍摄的物体）。
• 优点
  • 适应3D视角变化；
  • 高精度匹配。
• 缺点
  • 需要标定相机参数；
  • 计算资源消耗大。
• Halcon 代码示例：

  create_planar_uncalib_deformable_model(TemplateImage, 'auto', 0, 0, 'auto', 'auto', 'auto', &ModelID);
  find_planar_uncalib_deformable_model(SearchImage, ModelID, 0, 0, 0.8, 1, 0.5, 'least_squares', 0, 0.9, &Row, &Column, &Angle, &Scale, &Score);


---

7. 描述符匹配（Descriptor-Based Matching）

• 算法原理
  提取目标的特征描述符（如SIFT、SURF），通过描述符的相似性匹配。
• 应用场景
  复杂纹理、部分遮挡或大视角变化的场景（如自然场景目标识别）。
• 优点
  • 对旋转、缩放、光照变化鲁棒；
  • 支持大范围变形。
• 缺点
  • 特征提取耗时；
  • 需要大量内存。
• Halcon 代码示例：

  create_uncalib_descriptor_model(TemplateImage, 'sift', 'all', &ModelID);
  find_uncalib_descriptor_model(SearchImage, ModelID, 'threshold', 0.8, 1, 0.5, 'num_matches', 10, &Row, &Column, &Score);


---

8. 点匹配（Point-Based Matching）

• 算法原理
  基于关键点（如角点、边缘点）的位置和几何关系进行匹配。
• 应用场景
  特征点稀疏但稳定的场景（如标志物定位）。
• 优点
  • 计算效率高；
  • 对部分遮挡鲁棒。
• 缺点
  • 需要显著的关键点；
  • 对噪声敏感。
• Halcon 代码示例：

  // 提取关键点
  points_foerstner(TemplateImage, 1, 2, 3, 200, 0.3, 'gauss', 'true', &Row, &Col, &Size);
  create_calib_descriptor_model(TemplateImage, 'matching', Row, Col, &ModelID);
  find_calib_descriptor_model(SearchImage, ModelID, 'threshold', 0.8, 1, 0.5, &RowFound, &ColFound, &Score);


---

总结与选择建议

方法	适用场景	计算速度	鲁棒性
灰度值匹配	简单场景、光照稳定	快	低
相关性匹配	抗噪声、亮度变化	中	中
形状匹配	工业定位、部分遮挡	快	高
组件匹配	复杂结构、多部件目标	慢	高
局部形变匹配	弹性变形物体	慢	中
透视形变匹配	3D视角变化	慢	高
描述符匹配	自然场景、复杂纹理	慢	极高
点匹配	关键点显著的场景	中	中

注意事项：

• 工业检测优先选择形状匹配或组件匹配；
• 复杂场景（如自然图像）优先使用描述符匹配；
• 对速度要求高时选择灰度值或相关性匹配。
