VLAN间通信比较及VLANIF配置

1. VLAN间通信

VLAN在分割广播域的同时，也限制了不同VLAN间的主机进行二层通信。

• 解决VLAN间通信的方法
  • 二层交换机+一台路由器实现（多臂路由）
  • 单笔路由的方式实现
  • 现网中实际运用vlanif逻辑接口实现

1.1 二层交换机+路由器（多臂路由）

1.1.1 原理

因为不同VLAN之间的主机是无法实现二层通信的，所以必须通过三层路由才能将报文从一个VLAN转发到另一个VLAN。在二层交换机上面配置VLAN，每一个VLAN使用一条独占的物理链路连接到路由器的一个接口上，实现VLAN间通信。

1.1.2 数据流分析

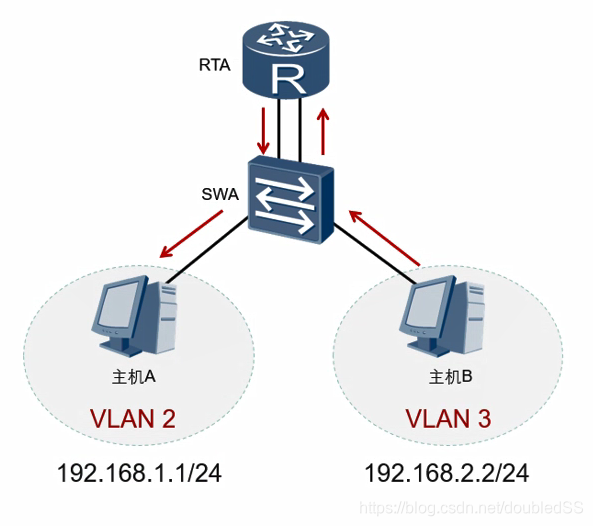

• 拓扑
  主机A和主机B分别在VLAN2和VLAN3中，路由器两个口连接交换机两个口，全部是access接口（路由器和主机均不支持vlan数据解析）。路由器的两个接口IP是两台主机的网关。

• 分析
  • 主机B和主机A不在同一网段，不能直接访问，所以将数据发给网关的路由器。
  • 路由器有两个主机的直连路由，通过三层做数据中转。
• 详细过程（主机A–>主机B）
  • 目标主机不在同一网段，找网关。通过ARP广播找到网关的MAC地址。
  • 主机B封装数据包：DIP是主机A，SIP是主机B，DMAC是网关，SMAC是主机B（自己）
  • 将数据包发给交换机，交换机收到后,发现DMAC不在MAC列表中，泛洪
