UG NX向视图局部边界处理操作技巧

原创 于 2025-09-19 10:52:49 发布 · 339 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#UGNX

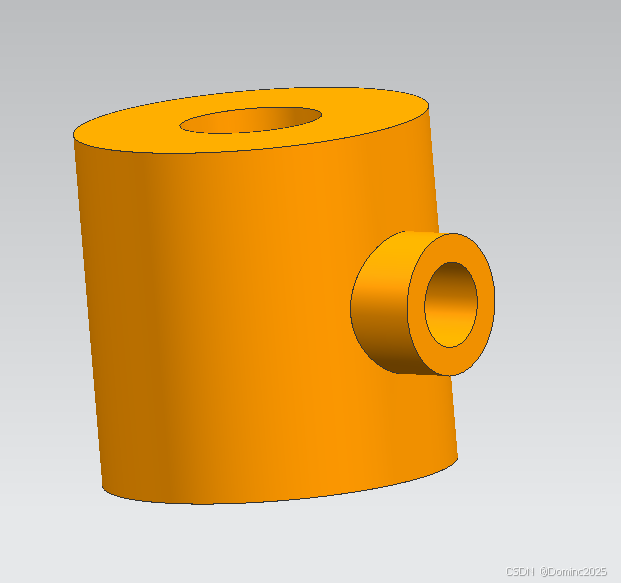

  • 绘制模型

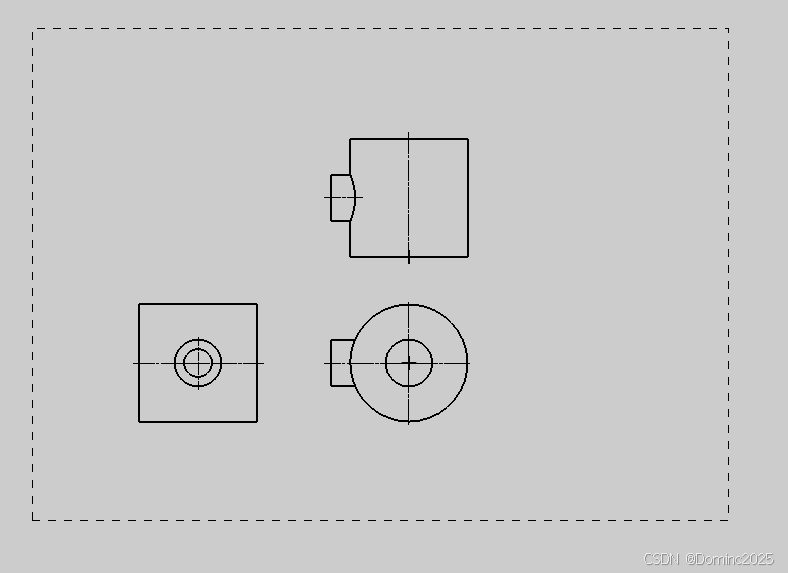

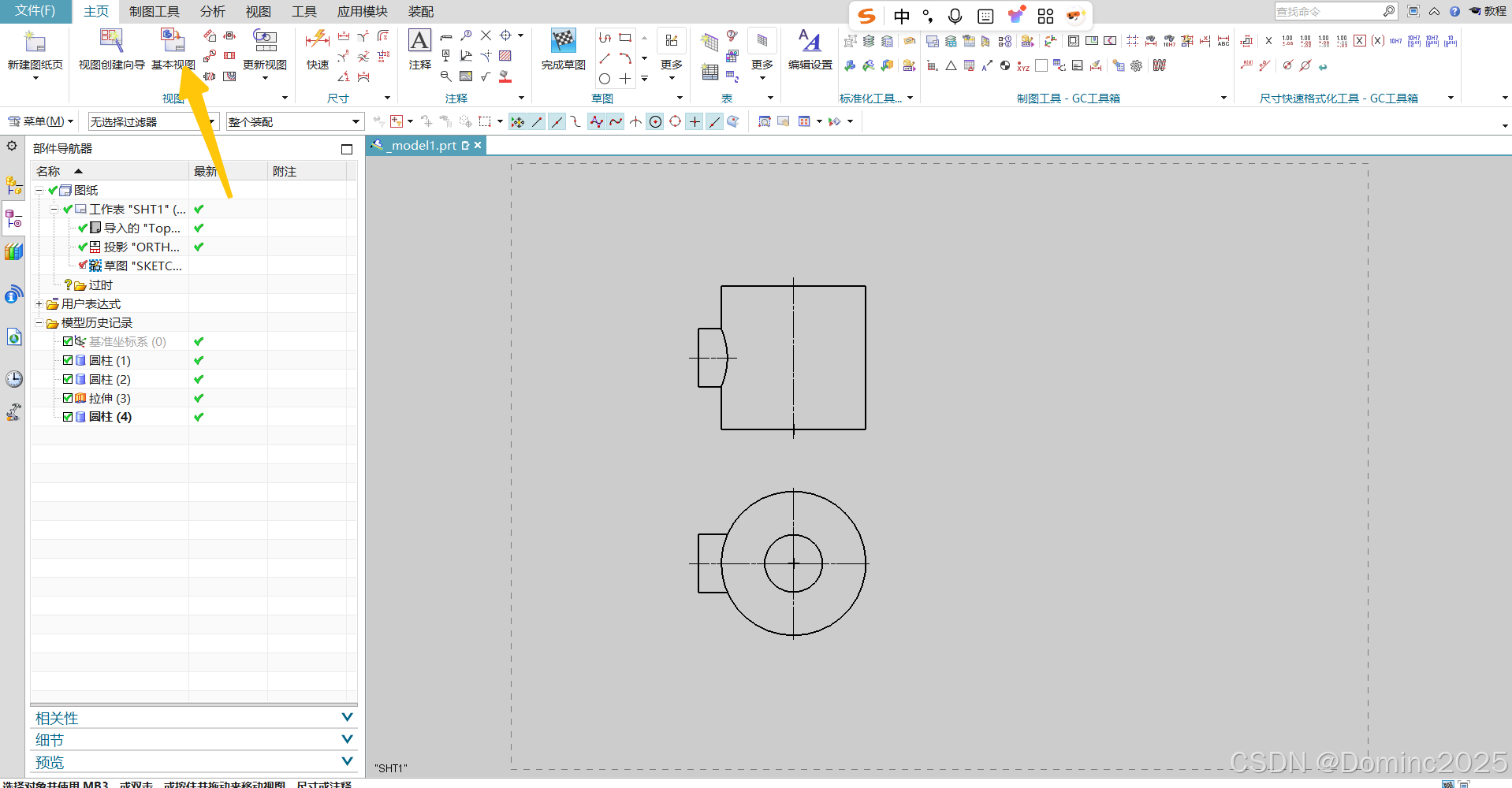

  • 利用基本视图和投影视图创建视图

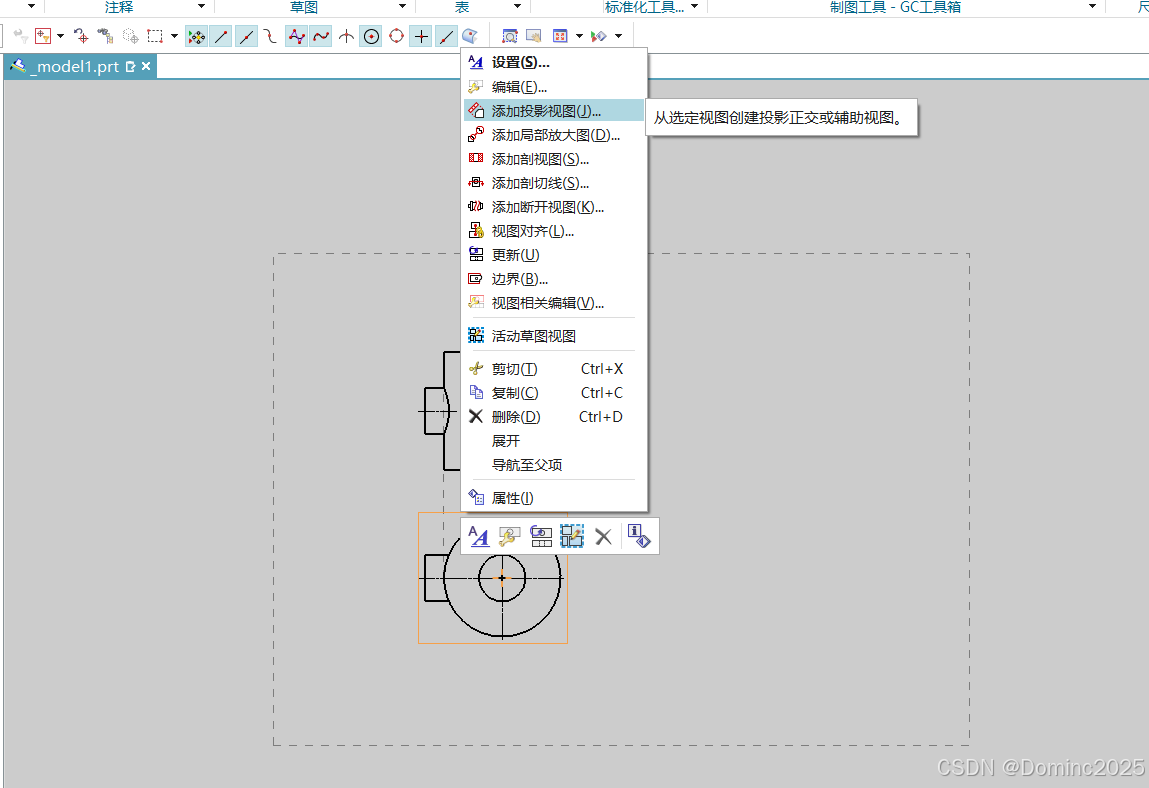

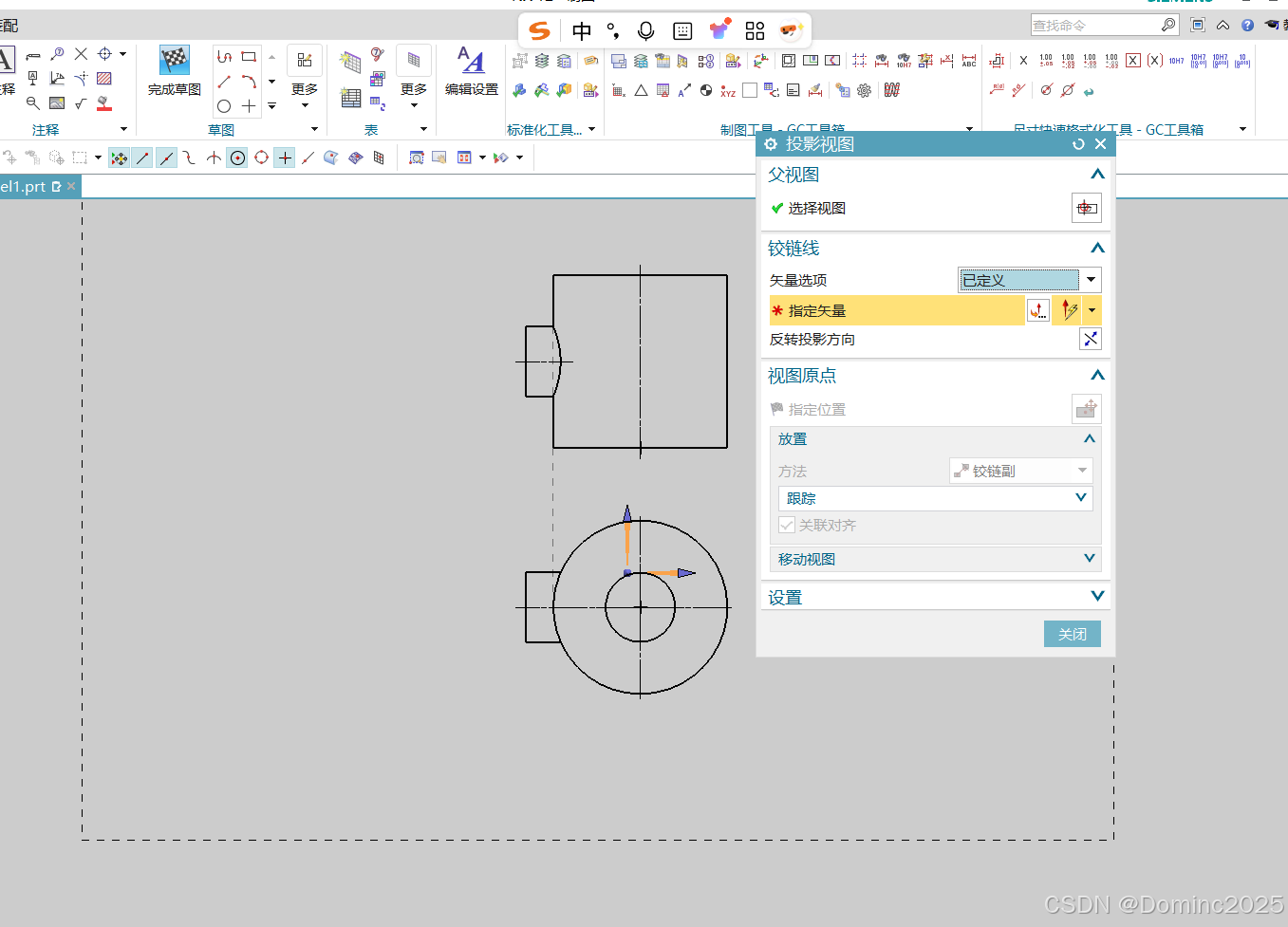

  • 利用投影视图命令选择想要投影向视图的方向，生成向视图，但是需要处理边界

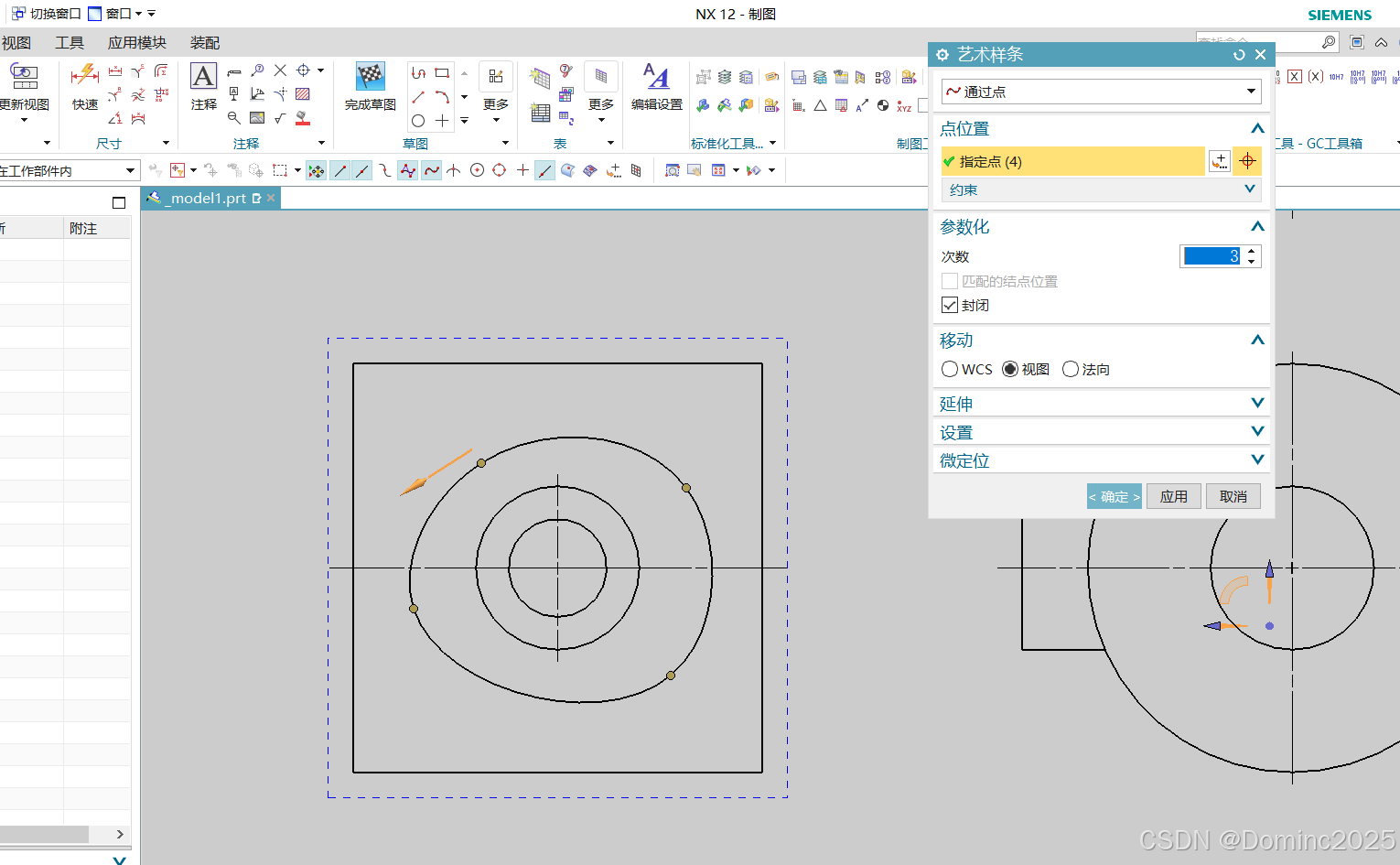

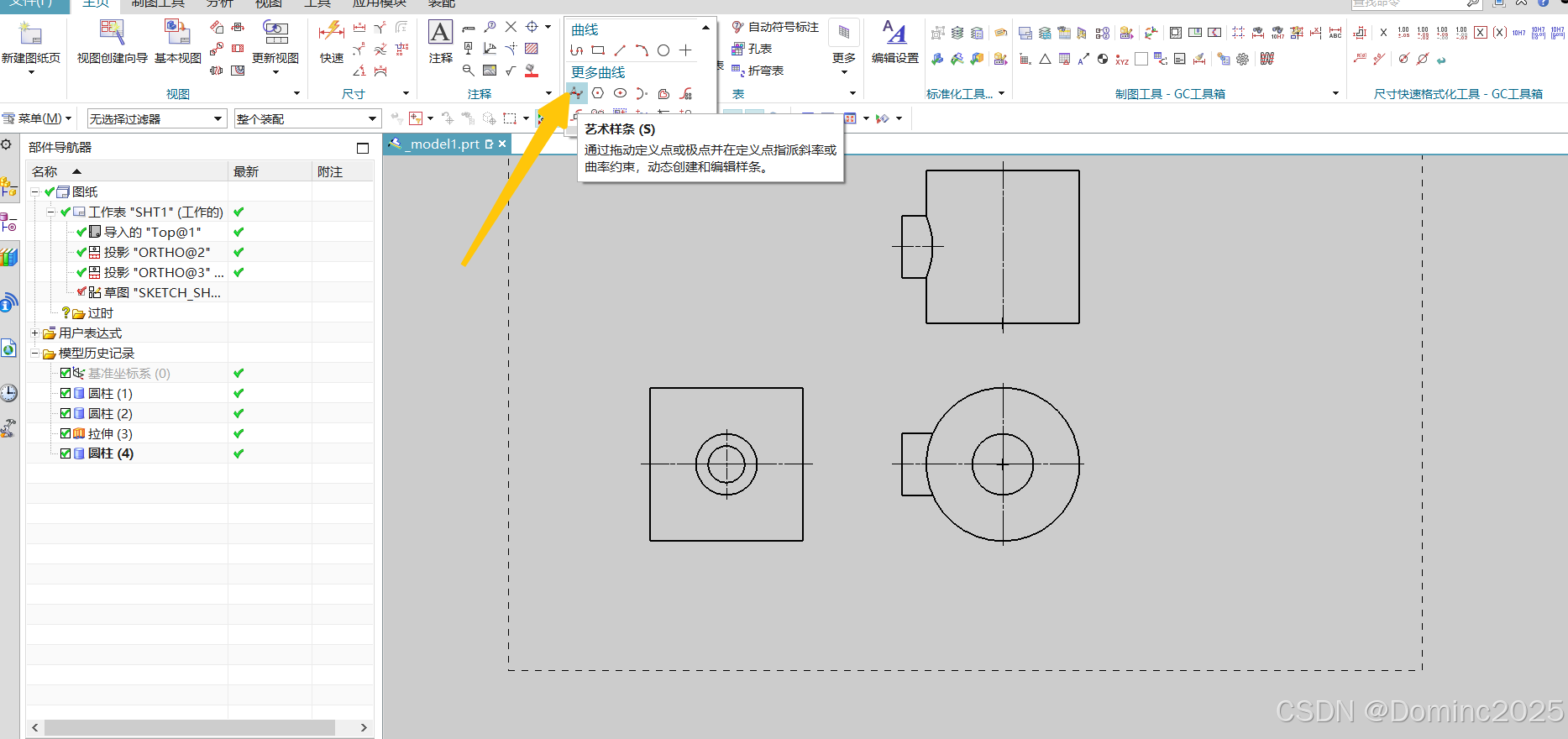

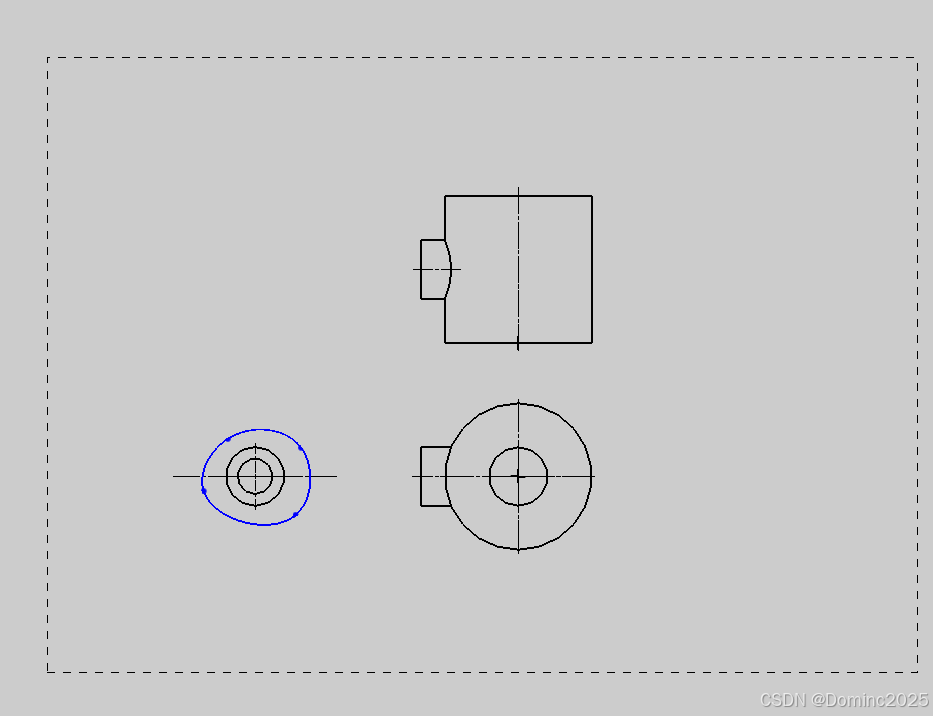

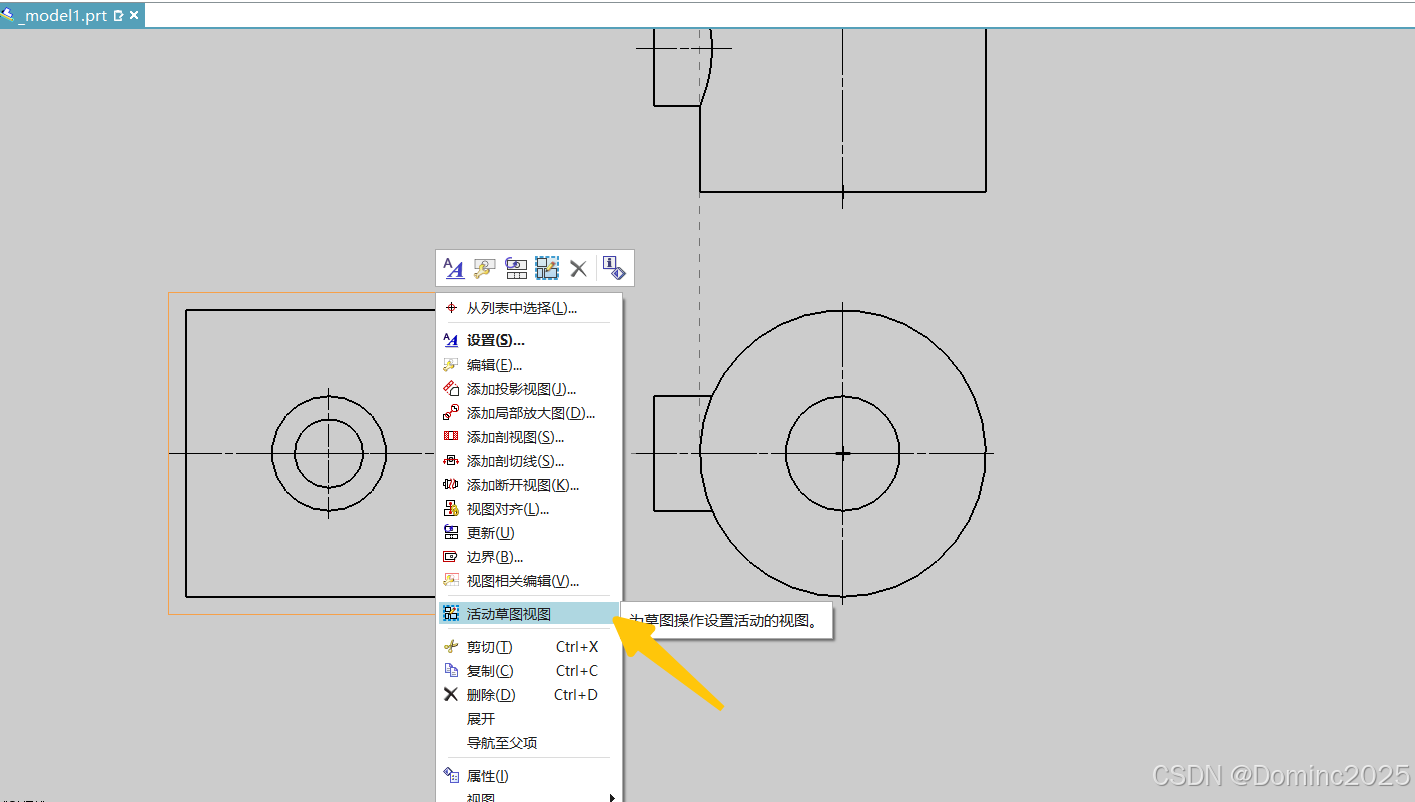

  • 右键选择向视图的活动草图命令，利用样条曲线命令绘制一个封闭曲线

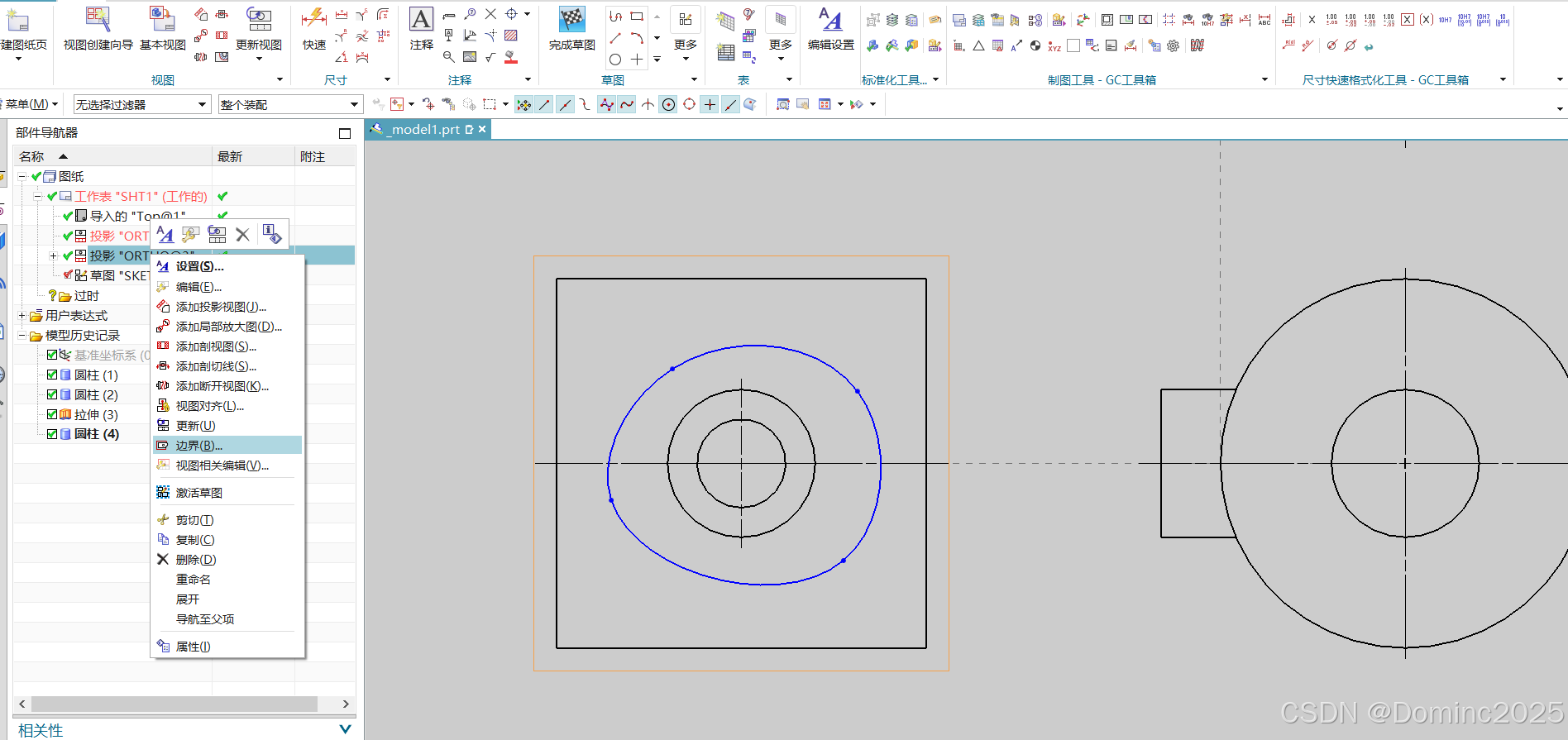

  • 在左侧向视图上右键选择边界命令

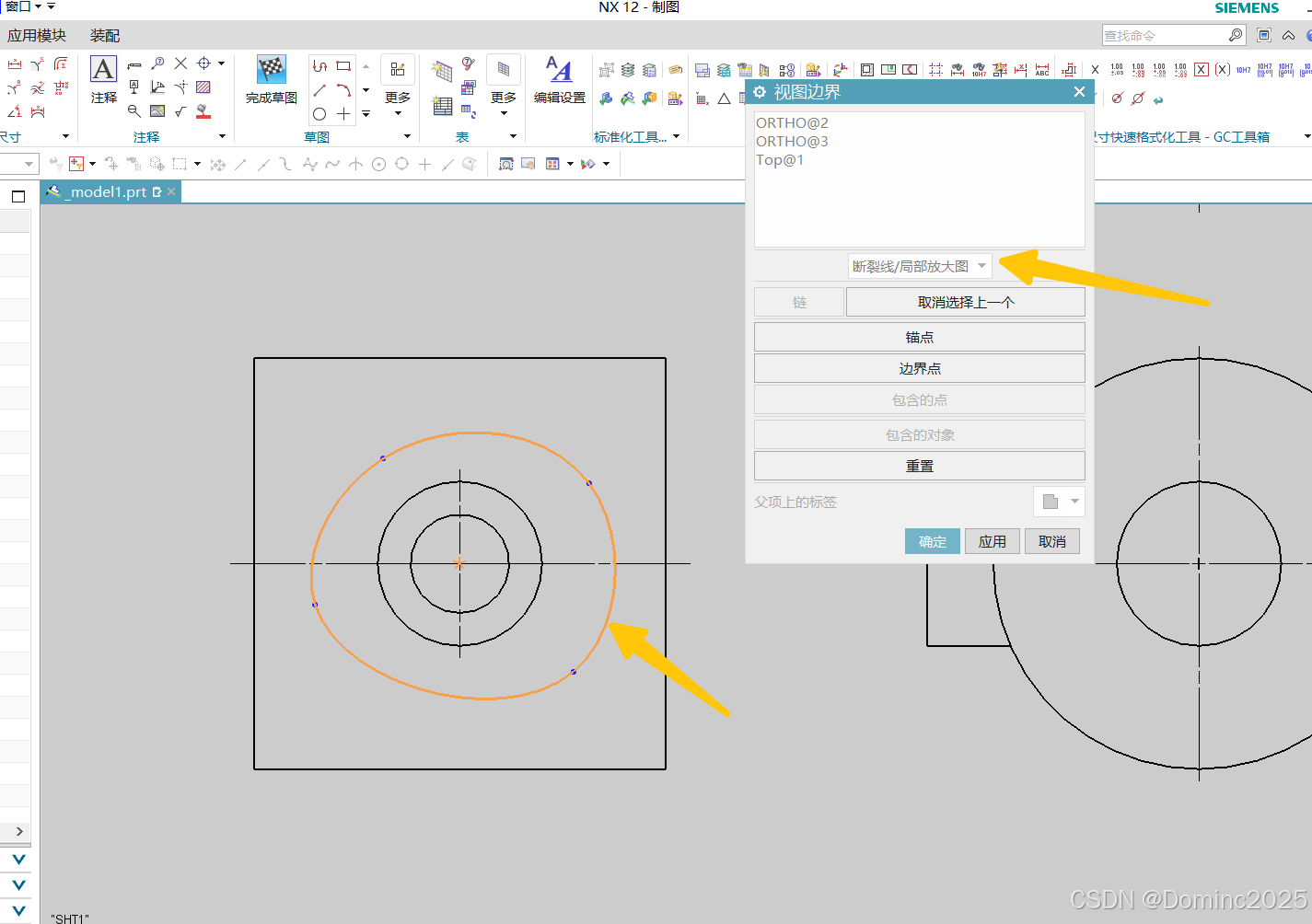

  • 选择断裂线/局部放大图，然后选中封闭曲线即可确定生成局部向视图
