智慧交通再改革,电子警察抓拍通信传输解决方案

本文详细解析了城市十字路口电子警察如何通过PES205D和PES210D非网管式工业以太网交换机实现高清摄像机数据的采集、传输与整合,介绍了设备配置与功能特点,如全千兆网络设计、户外稳定性及安全告警功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、行业背景

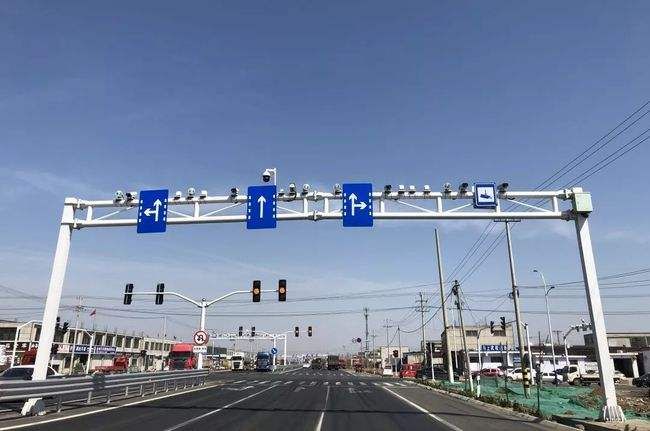

十字路口交通情况较为复杂,是交通事故的高频发生地。随着城市ITS智能交通系统的普及,路口的电子警察已经基本成为大型十字路口的标配,众所周知交警执勤不易,电子警察可以很大程度上缓解交警人员的压力,同时达到警示驾驶员、抓拍违章行为等效果。

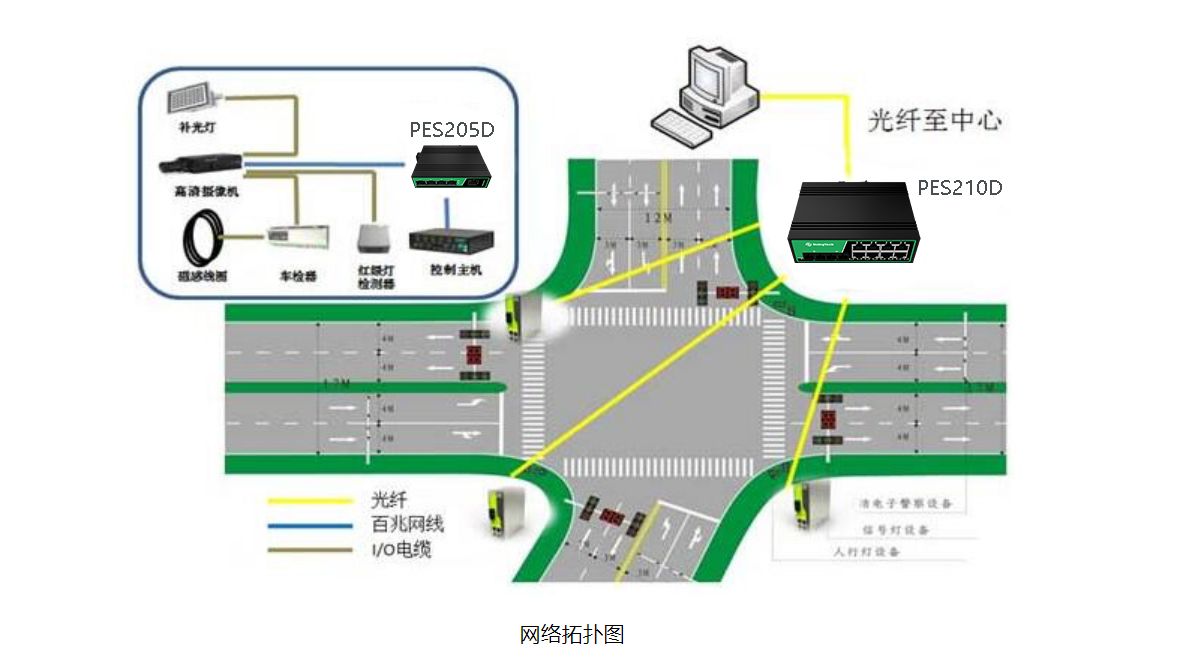

那么,十字路口的电子警察设备是怎样联网的呢?我们详见下图。

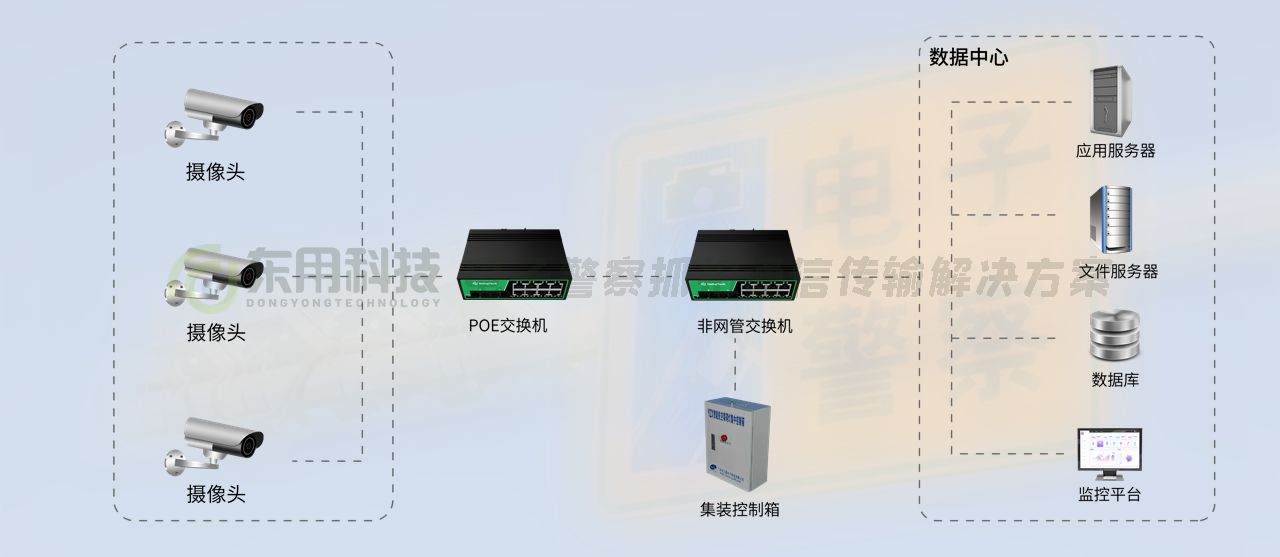

电子警察抓拍通信传输方案:


所用产品:

PES 205D非网管型导轨式工业以太网交换机

PES 210D千兆非网管型导轨式工业以太网交换机

二、方案描述

•每个车道

高清摄像机:至少500万像素,可同时拍摄3个车道,可选择海康或大华的专业摄像机;

补光灯:为摄像机进行补光,提高拍摄效果。

•交换机:PES205D(1光4电),4个摄像头分别连接于4个电口进行车道的摄像机数据汇总,通过光口进行信息上传汇总。

集中控制箱:

•交换机:东用科技PES210D(4光6电)放置在路口集中控制箱,道路监控设备通过4个电口进行数据通信,3个光口用于接收其他3个路口数据,1个光口将数据传输至交管数据中心。


三、方案及产品特点

•光口组合多,简单易用,能够提供丰富的端口选择。

•全千兆网络设计。避免高峰期时期数据拥塞。

•稳定可靠,久经考验。户外运行毫无压力。

•支持广播风暴抑制、供电过压告警、供电欠压告警端口故障告警等功能,。

•PES200系列经过多项工业检测,通过CE、FCC、RoHS等认证。
