油罐监测系统无线解决方案，真正实现无人值守

　　一、需求及分析

　　1.1用户需求：

　　远程监测15个油罐液位变化

　　不能连接公网

　　监测点位无法接电

　　1.2需求分析：

　　现场环境特殊，无法接电

　　本项目为油罐远程监测，由于监测现场环境特殊，无电源接入，需使用电池供电的低功耗传输设备。

　　无人值守，设备需稳定运行

　　由于现场无人值守，为保证系统稳定可靠运行需要在网络设计中选用工业级设备，设备硬件采用全防护设计，抗EMC干扰，高稳定性、易维护，满足无人值守环境使用。

　　数据需具有安全性

　　数据安全性非常重要，借助互联网传输数据存在安全隐患。系统网络设计使用LoRa自组网或局域网进行传输，既能保证数据的安全，又能实现数据的双向传输。

　　二、系统概述

　　方案一：LoRa自组网

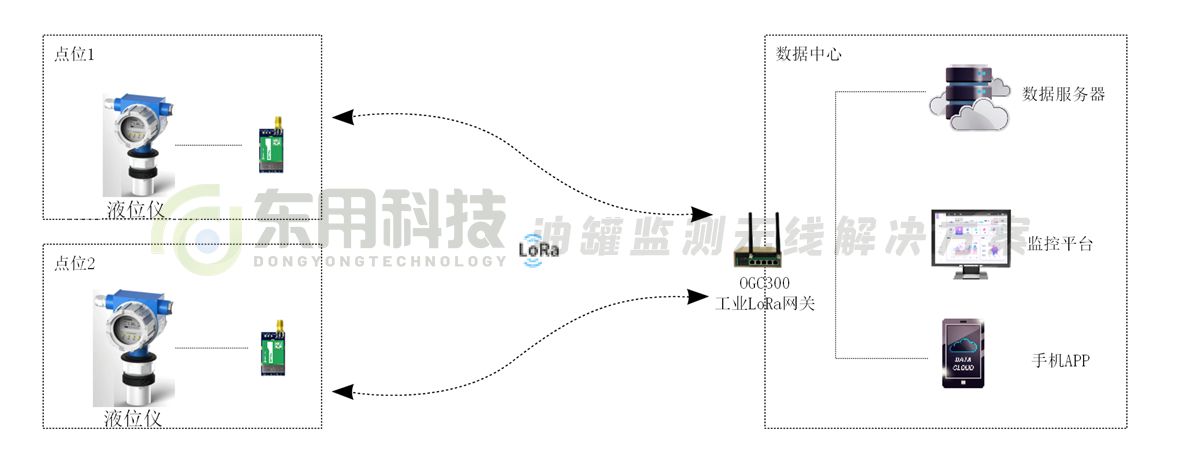

　　拓扑图：

　　本解决方案从左至右可分为三层：数据采集层、网络传输层、数据中心层。液位仪作为数据采集终端，通过串口/TTL连接LoRa数传终端，LoRa数传终端具有超低功耗的优点，可使用电池供电数年。LoRa数传终端与网关为网络传输层，作为整个远程监控系统联络的枢纽为数据传输提供稳定连接，使用LoRa将数据发送至数据中心。数据中心服务器通过对采集的数据集中展现与分析。

　　方案二：串口服务器

　　拓扑图：

　　本解决方案从左至右可分为三层：数据采集层、网络传输层、数据中心层。液位仪作为数据采集终端，距离较近的点位可直接将RS485接线引至数据中心机房，再通过PEC301串口服务器将RS485转换为以太网进行数据采集。较远的点位使用PEC303工业光纤串口服务器将串口转换为光纤，连接至数据中心机房的工业级机架式网管交换机PES216GU，将光纤转换为以太网进行数据采集，但光纤串口服务器较LoRa数传终端功耗更高，同等容量电池供电持续时间略有减少。

　　方案所需配置列表

　　方案一：LoRa自组网

　　方案一：工业串口服务器

　　注：规格书另附。
