在KEEPOUT层画圆，并在3D视图显示

最新推荐文章于 2025-08-01 17:27:02 发布
原创 最新推荐文章于 2025-08-01 17:27:02 发布 · 1.3k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#AD #PCB #keepout #挖孔

一、AD不知什么版本后只在KEEPOUT层画圆，PCB厂家不会再钻孔，好几次做板都没安装孔，原来需要经过一些操作，所以PCB画好后，最好转换到3D视图进行检查

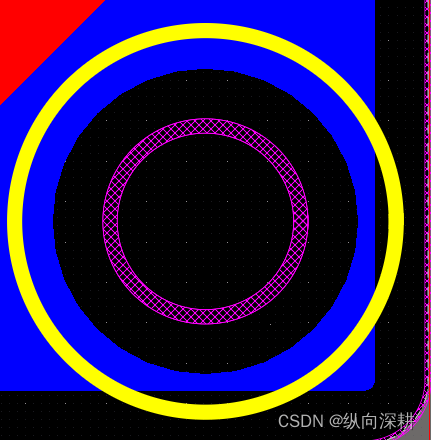

二、先在KEEPOUT层画个圆
在这里插入图片描述
选中KEEPOUT层中的圆，按下快捷键T-V-T
在这里插入图片描述
圆中心就会多一层白色透明的圆
双击白色透明圆，在kind中选择Board Cutout
在这里插入图片描述

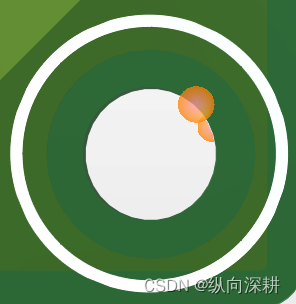

在3D视图下看到孔就变成挖空，做出来的板也是一样
在这里插入图片描述
