本文介绍如何使用Verilog HDL编写一个3-8译码器，详细展示了代码实现过程及综合工具如何理解代码意图，生成符合要求的RTL网表文件。

这篇讲的是使用 verilog 硬件描述语言编写一个 3 - 8 译码器。

3 - 8 译码器是一个简单的组合逻辑，用于实现并转串，其输入输出关系如下：

| 输入 | 输出 |

-----------------

000 --> 0000_0001

001 --> 0000_0010

010 --> 0000_0100

011 --> 0000_1000

100 --> 0001_0000

101 --> 0010_0000

110 --> 0100_0000

111 --> 1000_0000

新建工程，并新建如下的代码的 verilog HDL 文件

module   my38decode
(
      input wire [2:0] a,
      output reg [7:0] y
);
//*********************//
     integer i;
//*********************//
    always @ (*)
    begin
        for (i=0;i<=7;i=i+1)  // a = 0 时，y[0] = 1'b1, y = 8'b0000_0001
          if (a == i)         // a = 1 时，u[1] = 1'b1, y = 8'b0000_0010
             y[i] = 1'b1;
          else
             y[i] = 1'b0;
     end

endmodule

这段代码其实相当抽象（循环变量操作下标），但好在综合工具还是能够理解我们的用意。

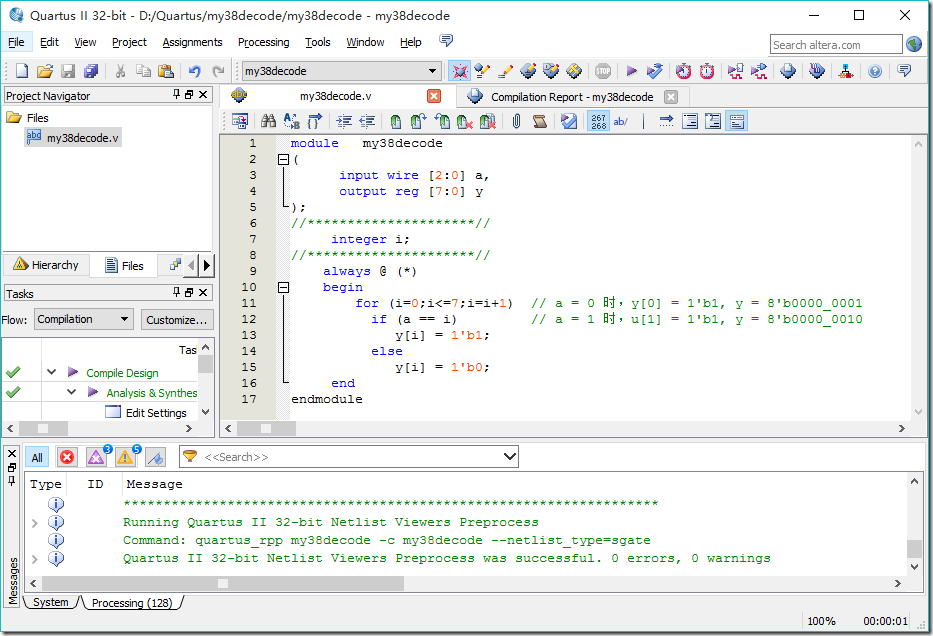

建好的工程如下图：

可以在 Tool --> Netlist Viewers --> RTL Viewer 查看生成的 RTL 网表文件。

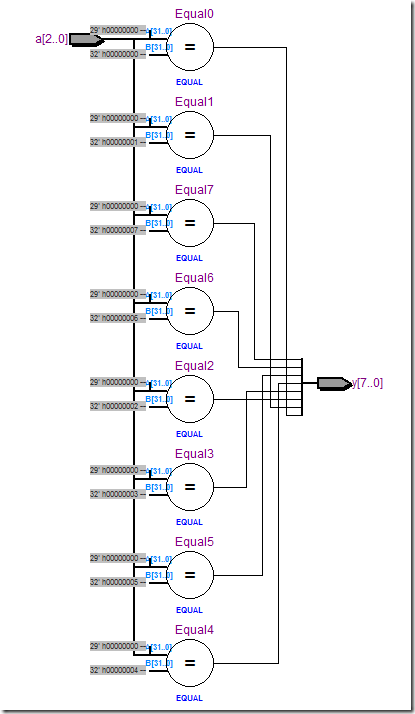

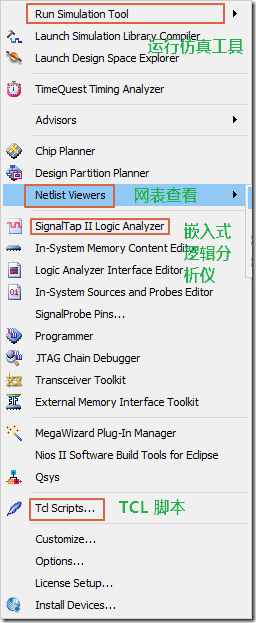

下图为 Tool 菜单和生成的网表文件。可以看出我们写的代码生成了几个比较器，我们的输入信号被扩大至 32 位（前29位自动填 0）；比较器的 B 端口连接的是一些常量，当 32 位比较器在输入相等时输出 1，不等则输出 0；7 个比较器输出分别连接到 y 的 7 个引脚上。如图，综合器在 RTL（寄存器传输级）成功的实现了我们的要求。
