本文介绍了Apache Echarts中柱状图的实现步骤、常见效果和通用配置。包括如何配置数据、设置柱宽、实现横向柱状图，以及调整标题、提示框、工具按钮和图例等选项。提供了详细的学习资源链接。

文章目录

Echarts常用图表
- 柱状图

Echarts常用图表

每个图表均配有对应的源代码以及知识点~~~~
详情可点开对应的图表学习！
各类常用图表总结在此！配合使用更方便~
https://blog.youkuaiyun.com/diviner_s/article/details/116072584
官方对应文件工具，有更详细的工具使用方法：
https://echarts.apache.org/zh/option.html

柱状图

1. 柱状图的实现步骤

1.先上Echarts经典基本代码框架~~

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <script src="echarts.min.js"></script> # 自己找文件位置
</head>
<body>
    <div style="width: 600px;height: 400px"></div>
    <script>
        var mCharts = echarts.init(document.querySelector("div"))
        var option = {}
        mCharts.setOption(option)
    </script>
</body>
</html>

此时option对象是空的。

2.准备数据：

x轴：

		var xDataArr = ['张三', '李四', '王五', '闰土', '小明', '茅台', '二妞', '大强']

y轴：

		var yDataArr = [88, 92, 63, 77, 94, 80, 72, 86]

准备option，讲series中的type的值设置为：bar

var option = {
        xAxis:{
            type:'category',
            data:xDataArr
        },
        yAxis:{
            type:'value'
        },
        series:[
            {
                type:'bar',
                data:yDataArr
            }
        ]
    }

注意: 坐标轴 xAxis 或者 yAxis 中的配置, type 的值主要有两种: category 和 value , 如果 type
属性的值为 category ,那么需要配置 data 数据, 代表在 x 轴的呈现. 如果 type 属性配置为 value ,
那么无需配置 data , 此时 y 轴会自动去 series 下找数据进行图表的绘制

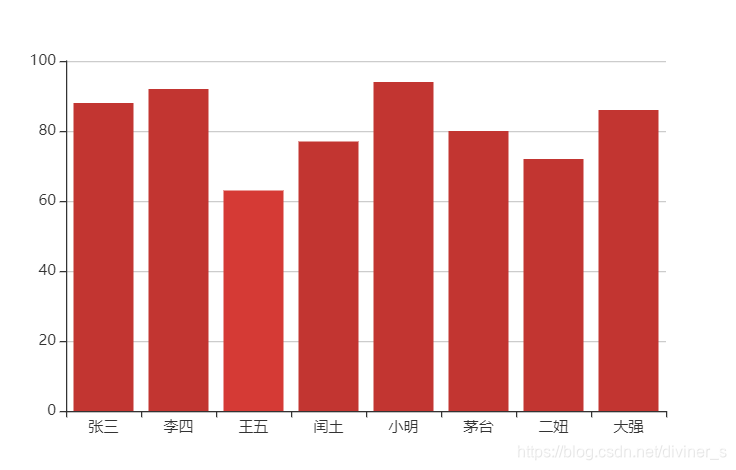

最终效果图如下：
在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <script src="echarts.min.js"></script>
</head>
<body>
<div style="width: 600px;height: 400px"></div>
<script>
    var mCharts = echarts.init(document.querySelector("div"))
    var xDataArr = ['张三', '李四', '王五', '闰土', '小明', '茅台', '二妞', '大强']
    var yDataArr = [88, 92, 63, 77, 94, 80, 72, 86]
    var option = {
        xAxis:{
            type:'category',
            data:xDataArr
        },
        yAxis:{
            type:'value'
        },
        series:[
            {
                type:'bar',
                data:yDataArr
            }
        ]
    }
    mCharts.setOption(option)
</script>
</body>
</html>

2. 柱状图的常见效果

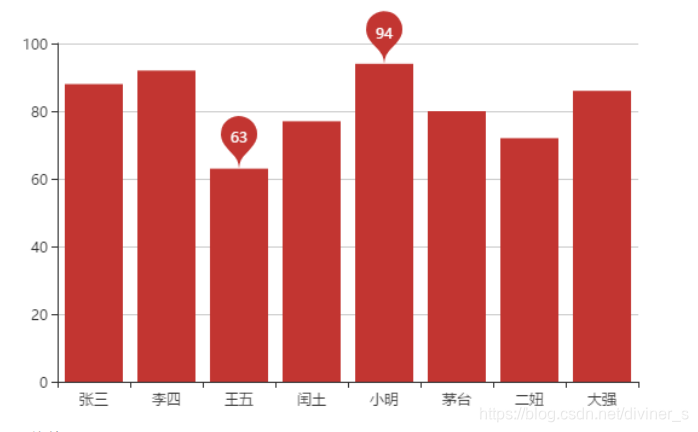

最大值\最小值 `markPoint`

series: [
	{
		......
		markPoint: {
			data: [
				{
					type: 'max', name: '最大值'
				},
				{
					type: 'min', name: '最小值'
				}
			]
		}
	}
]

在这里插入图片描述

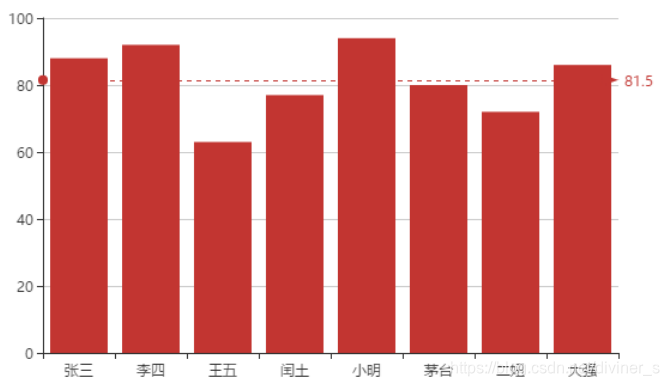

平均值 `markLine`

series: [
	{
		......
		markLine: {
			data: [
				{
					type: 'average', name: '平均值'
				}
			]
		}
	}
]

在这里插入图片描述

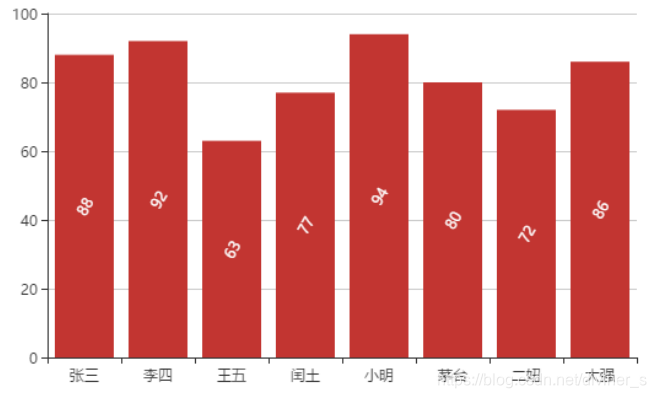

数值显示 `label`

series: [
	{
		......
		label: {
			show: true,	// 是否可见
			rotate: 60 	// 旋转角度
			position: 'top' // 显示位置
		}
	}
]

在这里插入图片描述

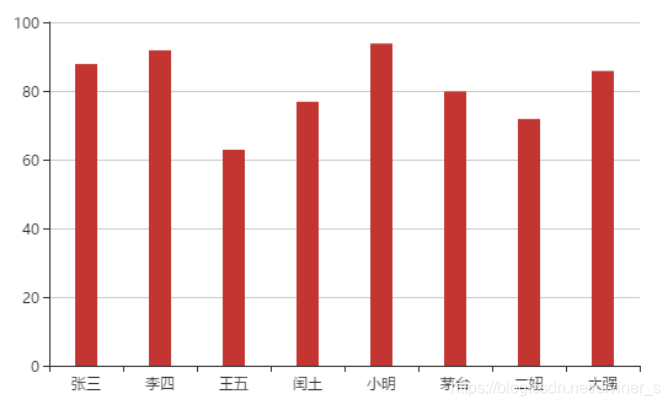

柱宽度 `barwidth`

series: [
	{
		......
		barwidth: '30%' //柱的宽度
	}
]

在这里插入图片描述

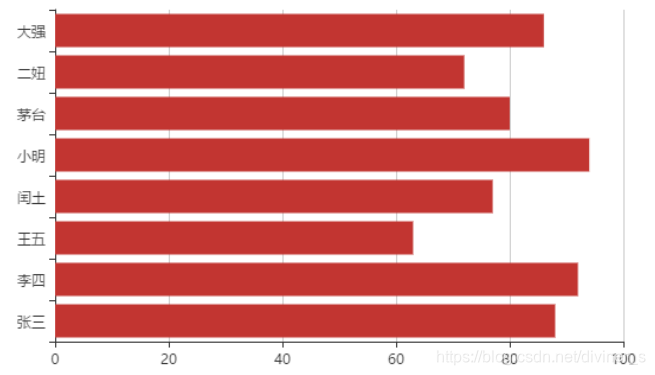

横向柱状图

所谓的横向柱状图, 只需要让x轴的角色和y轴的角色互换一下即可. 既 xAxis 的 type 设置为
value , yAxis 的 type 设置为 category , 并且设置 data 即可

var option = {
        xAxis:{
            type:'value'
        },
        yAxis:{
            type:'category',
            data:xDataArr
        },
        series:[
            {
                type:'bar',
                data:yDataArr
            }
        ]
    }

在这里插入图片描述

3. 通用配置

使用 ECharts 绘制出来的图表, 自带一些功能, 这些功能是每一个图表都具备的, 我们可以通过配置, 对这些功能进行设置.

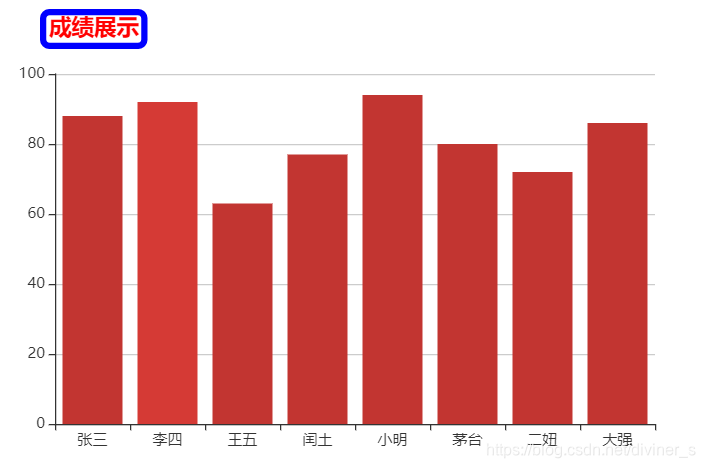

标题：`title`

var option = {
      title: { // 标题设置
        text: '成绩展示', // 标题文字
        textStyle: { // 标题文字样式设置
          color: 'red'
        },
        borderWidth: 5, // 标题边框宽度
        borderColor: 'blue', // 标题边框颜色
        borderRadius: 5, // 标题边框圆角
        left: 50, // 标题距离左边的距离
        top: 10 // 标题距离顶部的距离
      }
 }

在这里插入图片描述

提示框：`tooltip`

tooltip指的是当鼠标移入到图表或者点击图表是，展示出的提示框

触发类型：tigger
可选值有item\axis
触发时机：triggerOn
可选值有 mouseOver\click
格式化显示：formatter
- 字符串模板

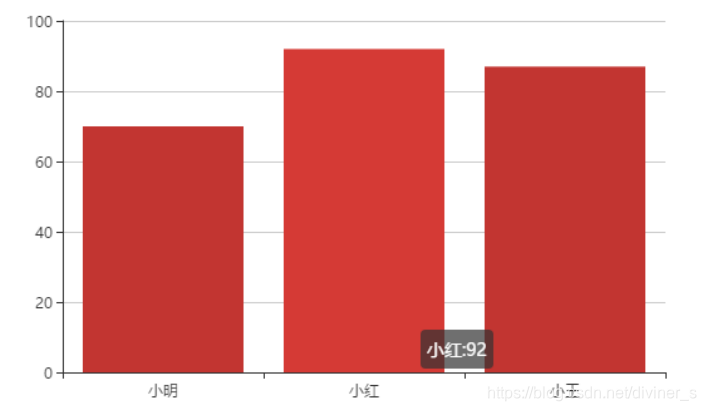

var option = {
	tooltip: {
		trigger: 'item',
		triggerOn: 'click',
		formatter: '{b}:{c}'
	}
}

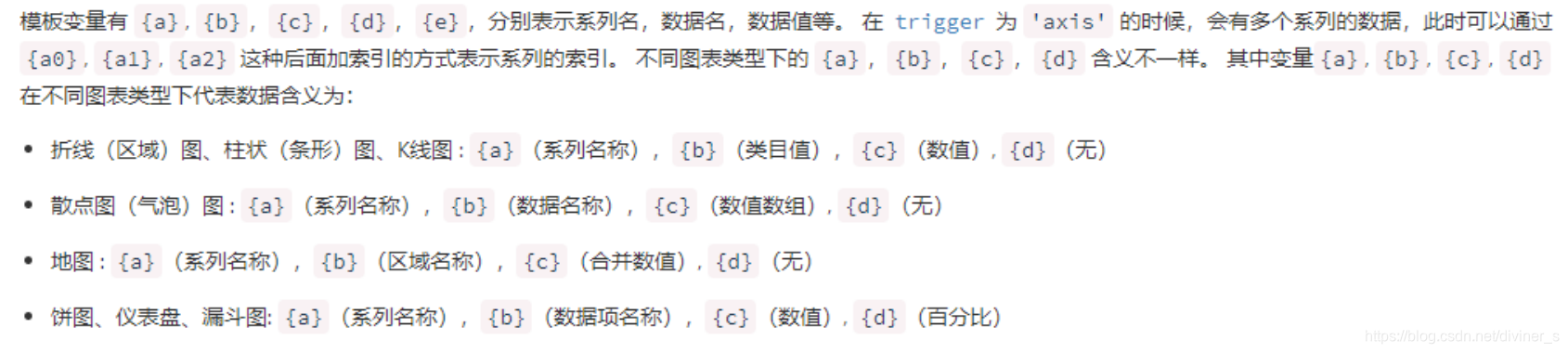

这个{b} 和 {c} 所代表的含义不需要去记, 在官方文档中有详细的描述

在这里插入图片描述

回调函数

var option = {
	tooltip: {
		trigger: 'item',
		triggerOn: 'click',
		formatter: function (arg) {
			return arg.name + ':' + arg.data
		}
	}
}

在这里插入图片描述

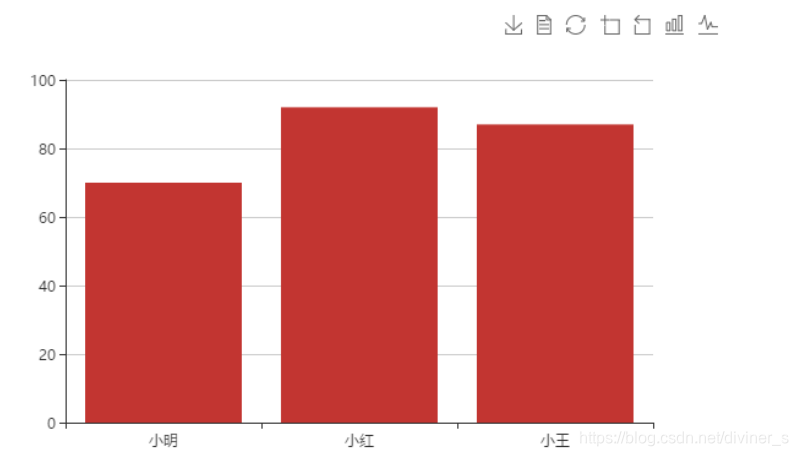

工具按钮：`toolbox`

toolbox 是ECharts提供的工具栏，内置有导出图片，数据视图, 重置, 数据区域缩放, 动态类型切换五个工具

工具栏的按钮是配置在 feature 的节点之下

var option = {
	toolbox: {
		feature: {
			saveAsImage: {}, // 将图表保存为图片
			dataView: {}, // 是否显示出原始数据
			restore: {}, // 还原图表
			dataZoom: {}, // 数据缩放
			magicType: { // 将图表在不同类型之间切换,图表的转换需要数据的支持
				type: ['bar', 'line']
			}
		}
	}
}

在这里插入图片描述

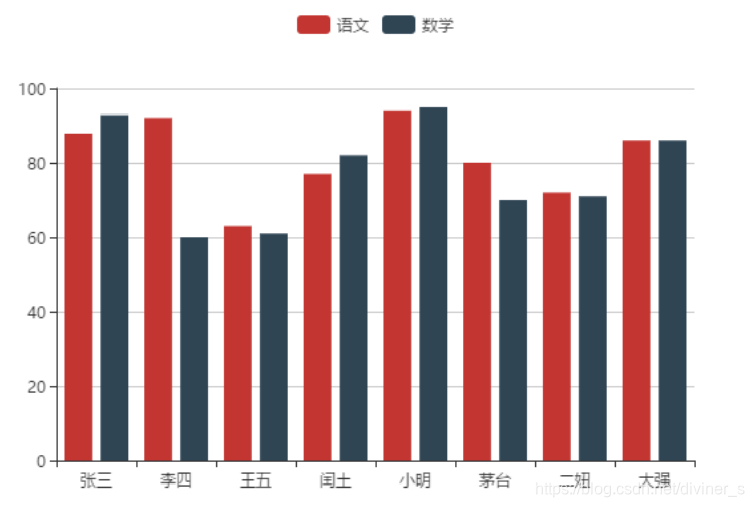

图例：`legend`

legend是图例，用于筛选类别，需要和series配合使用

legend中的data是一个数组
legend 中的data的值需要和series数组中的某组数据的name值一致

    var option = {
        legend: {
            data: ['语文', '数学']
        },
        xAxis: {
            type: 'category',
            data: ['张三', '李四', '王五', '闰土', '小明', '茅台', '二妞', '大强']
        },
        yAxis: {
            type: 'value'
        },
        series: [
            {
                name: '语文',
                type: 'bar',
                data: [88, 92, 63, 77, 94, 80, 72, 86]
            }, {
                name: '数学',
                type: 'bar',
                data: [93, 60, 61, 82, 95, 70, 71, 86]
            }
        ]
    }
