OSPF介绍

OSPF概述：

Open Shortest Path First，开放最短路径优先

• 典型的链路状态路由协议，是目前业内使用非常广泛的IGP协议之一。

• 版本：IPv4-OSPFv2（RFC 2328）；IPv6-OSPFv3（RFC 2740）。

• 交互LS（Link State，链路状态）信息，而不是直接交互路由。

• 使用组播（224.0.0.5 和 224.0.0.6）。

• 收敛较快。

• 以接口开销作为度量值。

• 采用的SPF算法可以有效的避免环路。

• 触发式更新（以较低的频率（每30分钟）发送定期更新，被称为链路状态泛洪）

• 不支持自动汇总，支持手动汇总。

• 多区域的设计使得OSPF能够支持更大规模的网络。

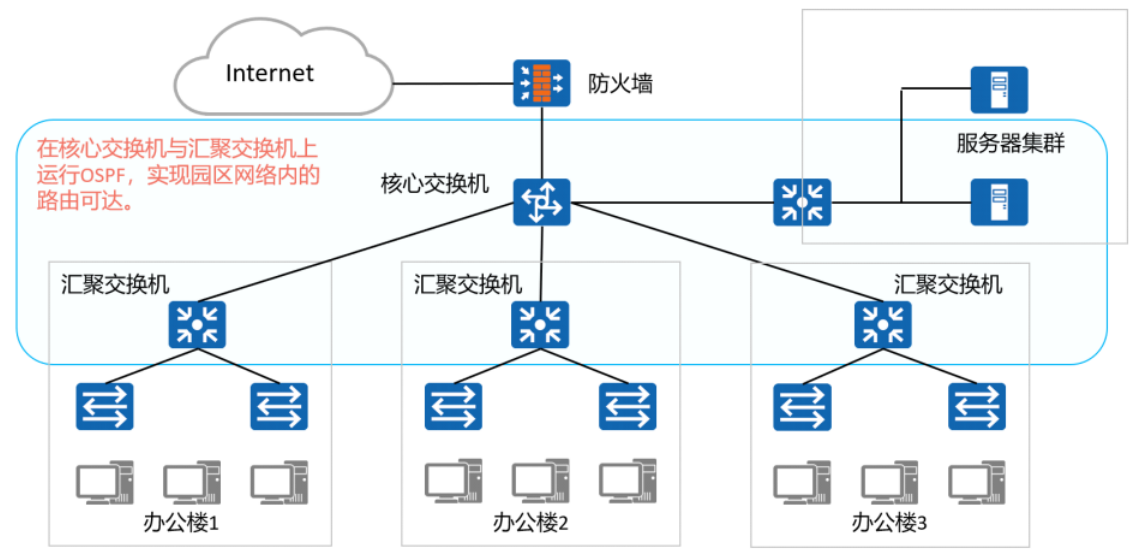

应用场景：

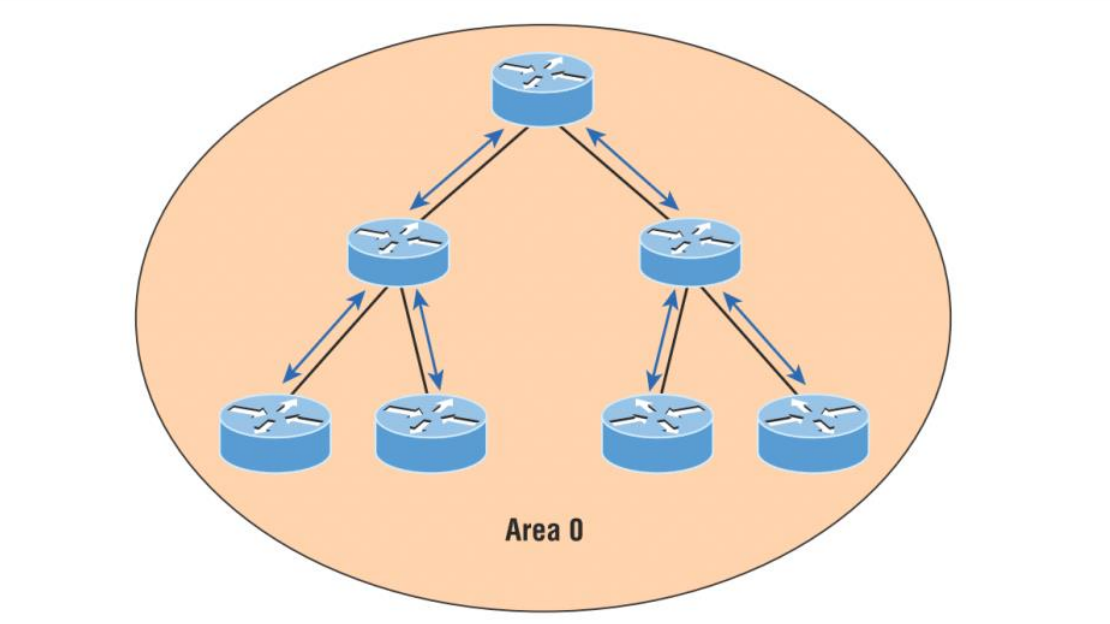

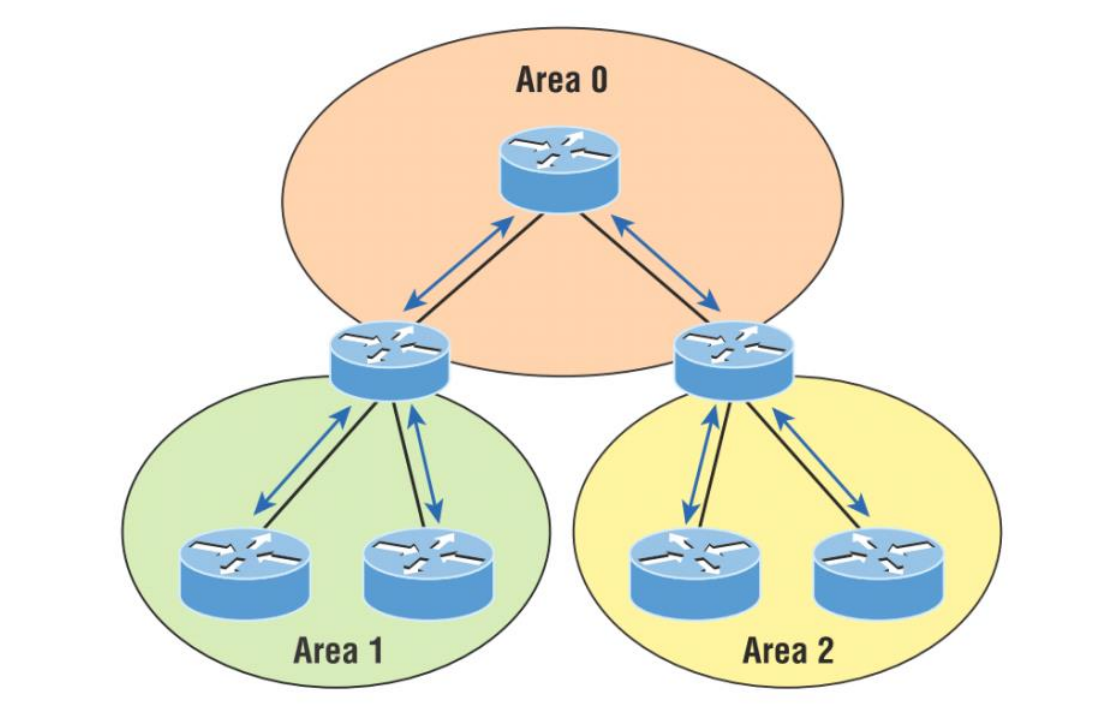

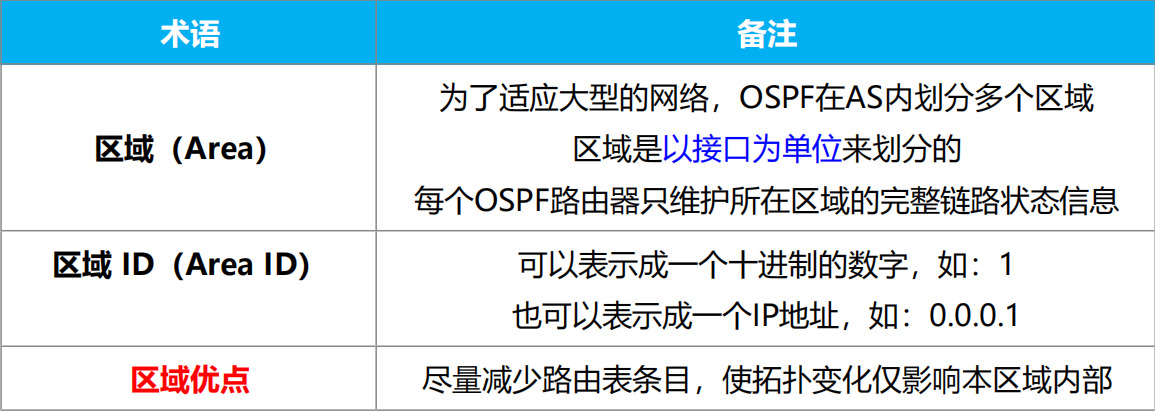

OSPF区域概述：

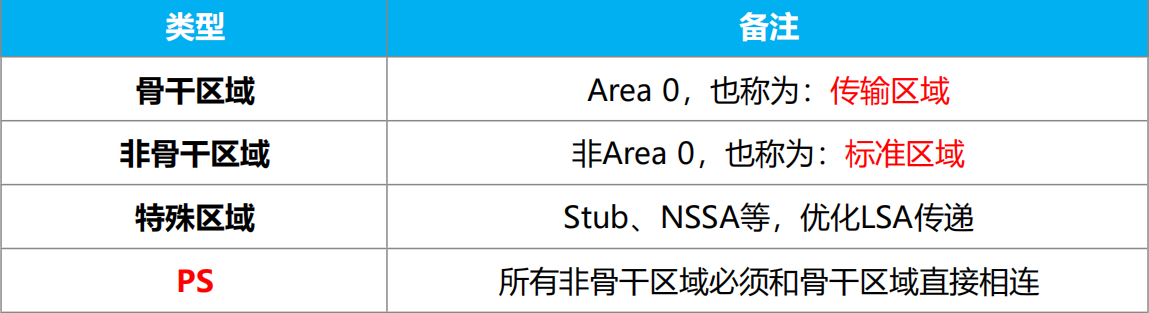

区域类型：

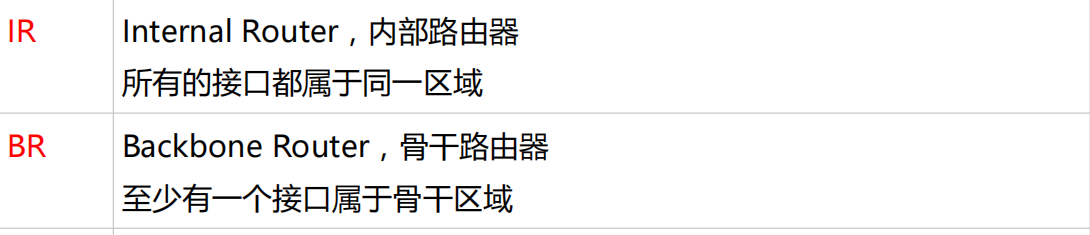

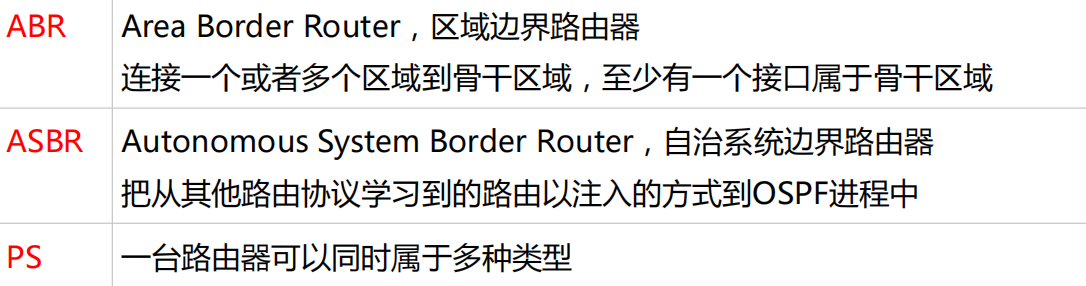

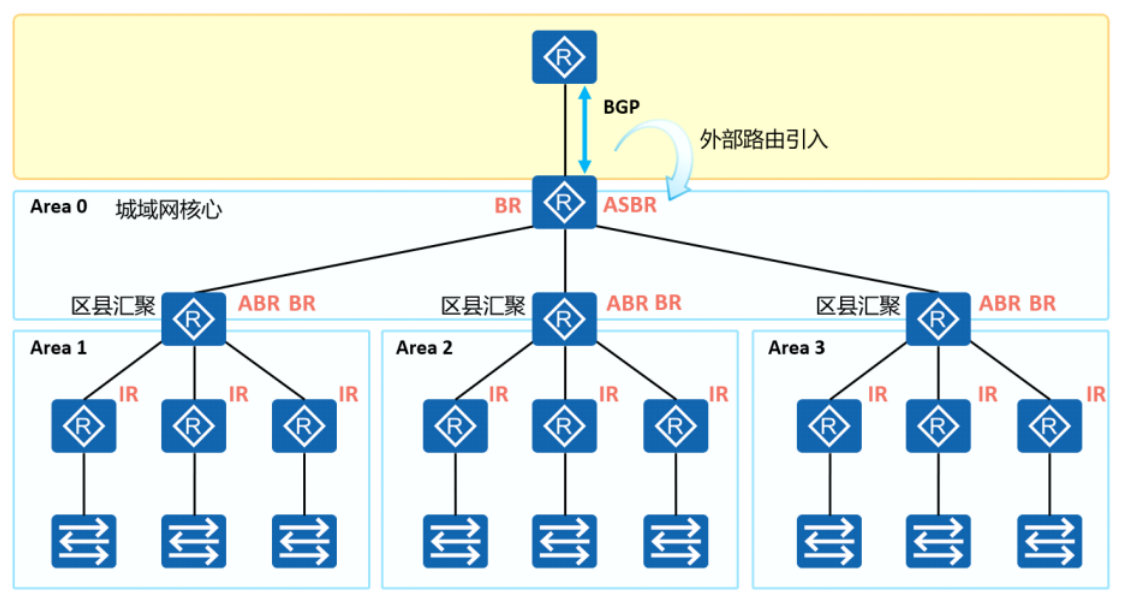

OSPF的路由器类型：

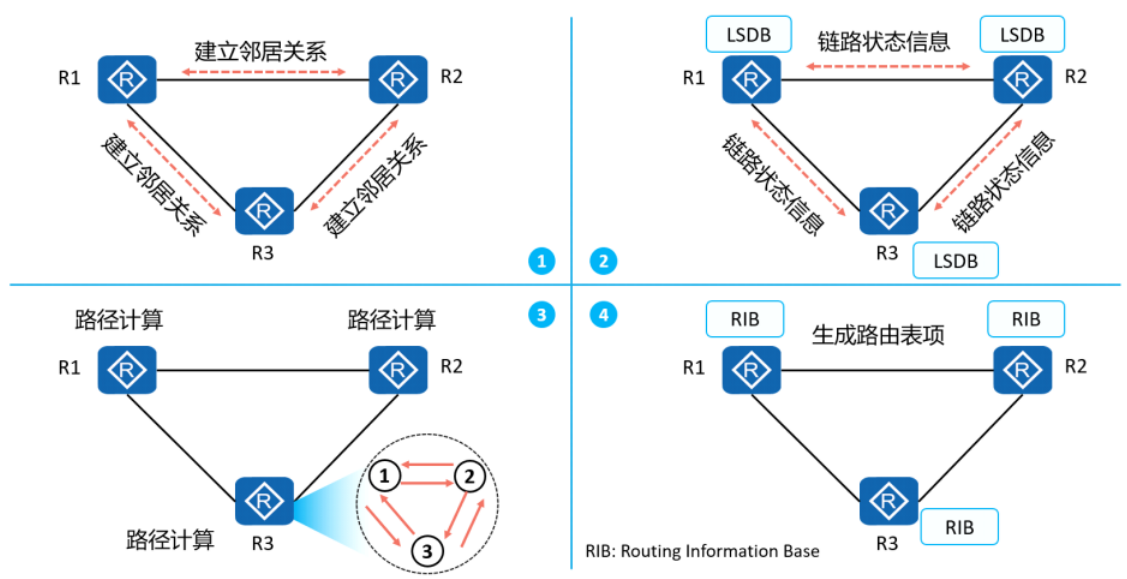

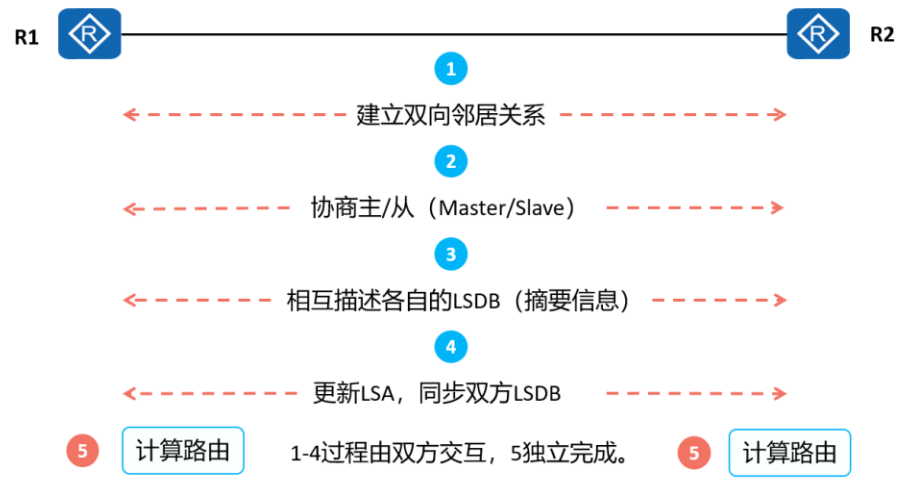

OSPF核心工作流程：

1. 发现并建立邻居

2. 邻居之间交互链路状态信息并同步LSDB（链路状态数据库、地图）

3. 使用SPF算法计算到每个目标网络的最短距离

4. 生成路由表项加载路由表中

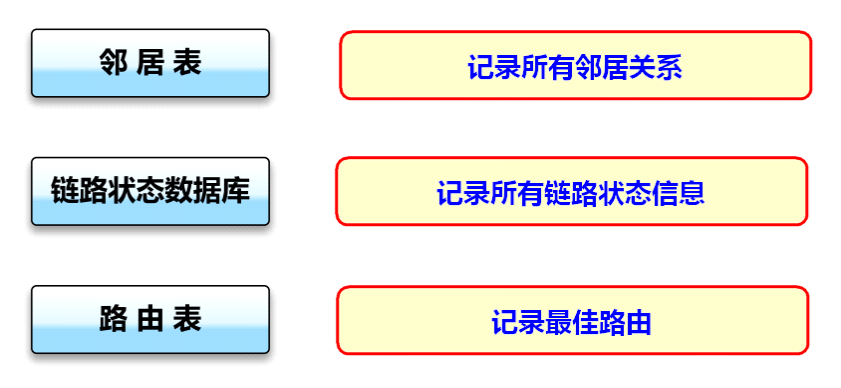

OSPF三张表：

Router ID：

• 运行OSPF协议前，必须选取一个RID

• 用来唯一标识一台OSPF路由器

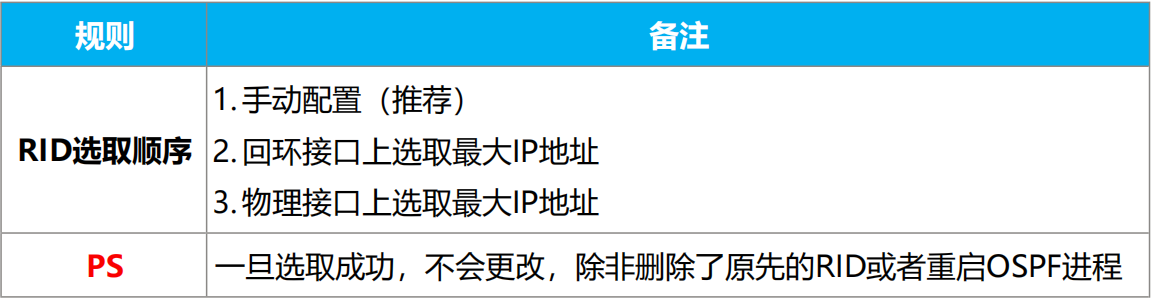

• RID可以手动配置，也可以自动生成，选取规则如下：

PS：在OSPF网络设计和实施中，考虑的第一点就是Router ID的选择。

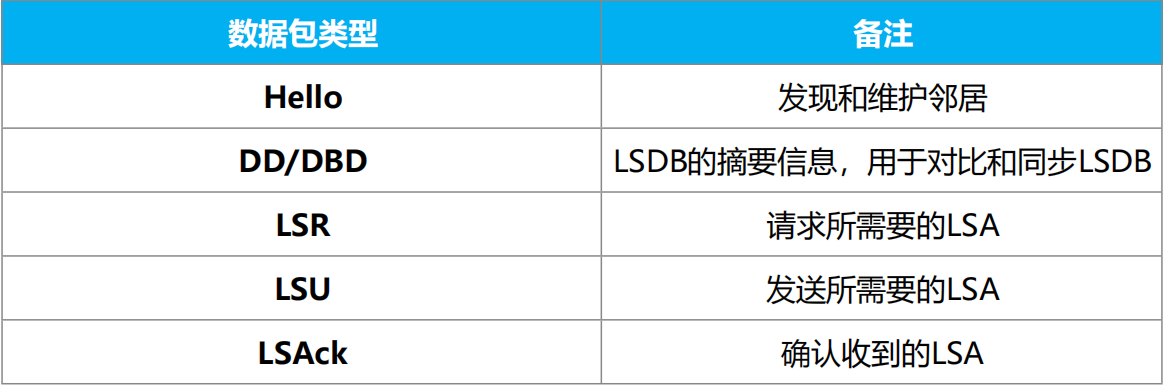

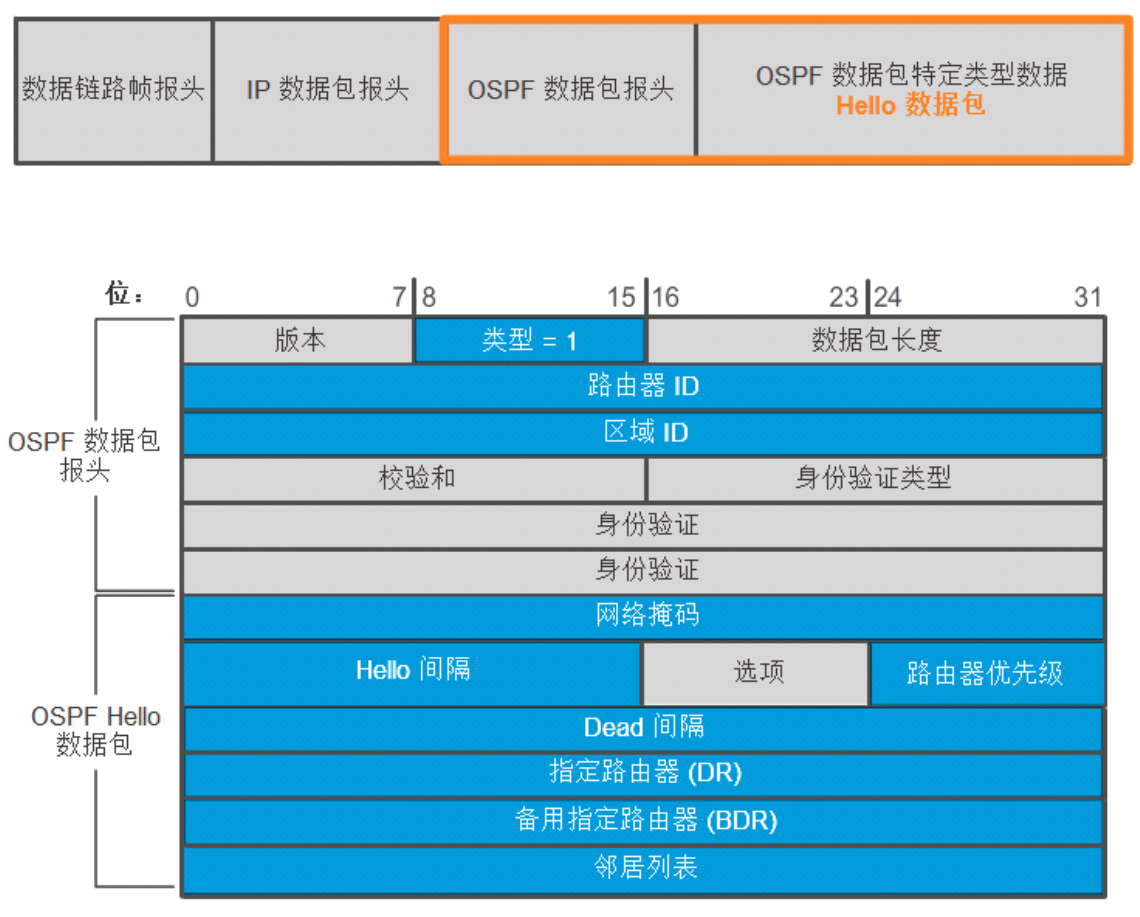

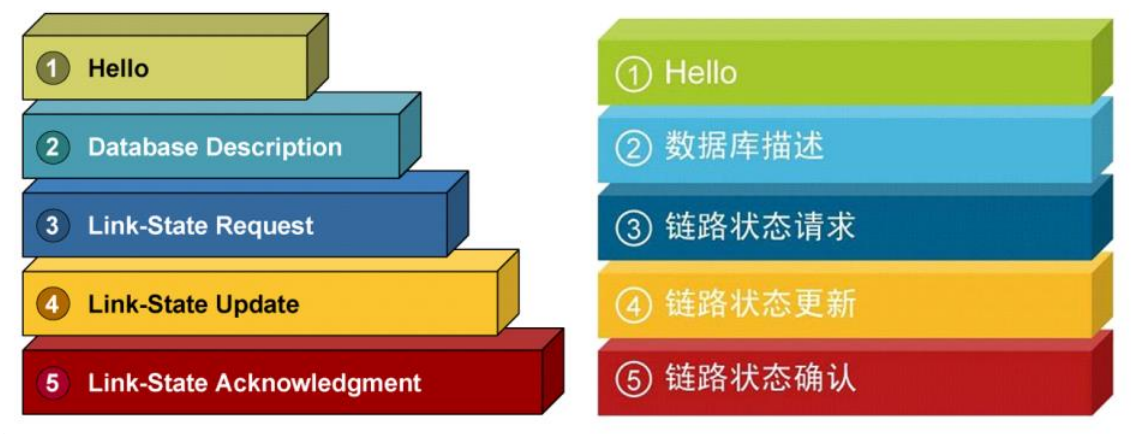

OSPF数据包结构和类型：

• OSPF直接运行于IP协议之上，使用IP协议号89

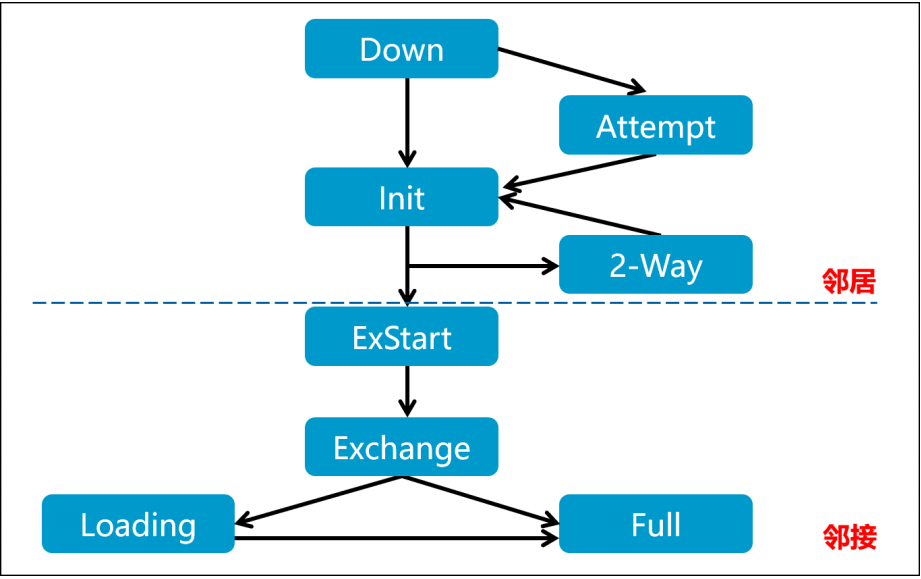

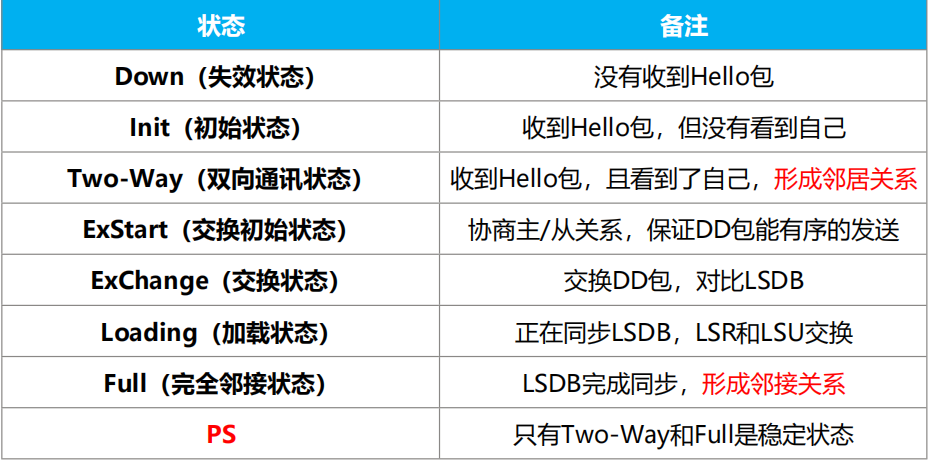

OSPF状态机制：

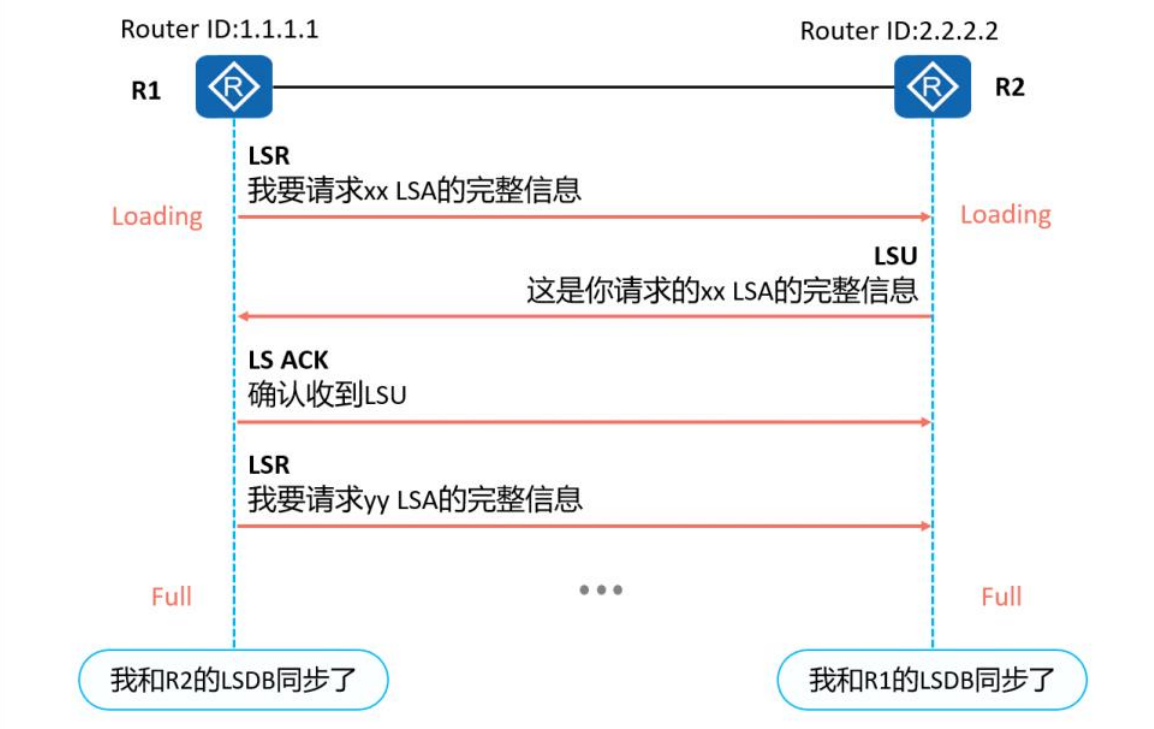

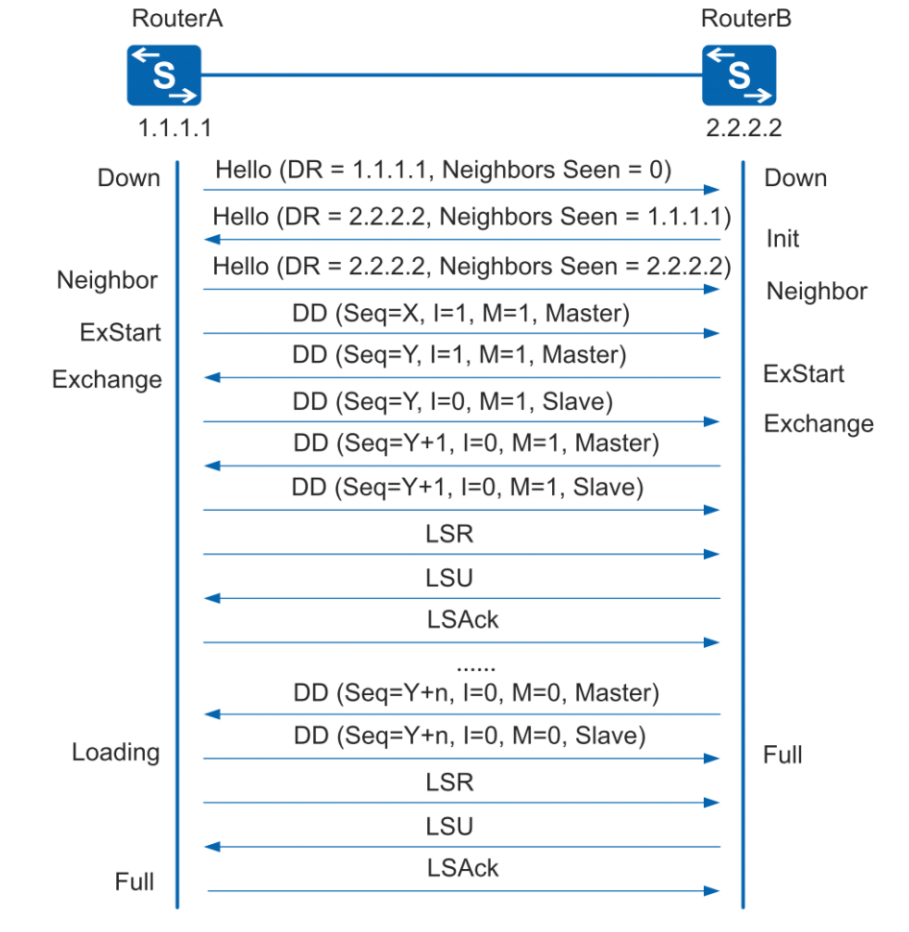

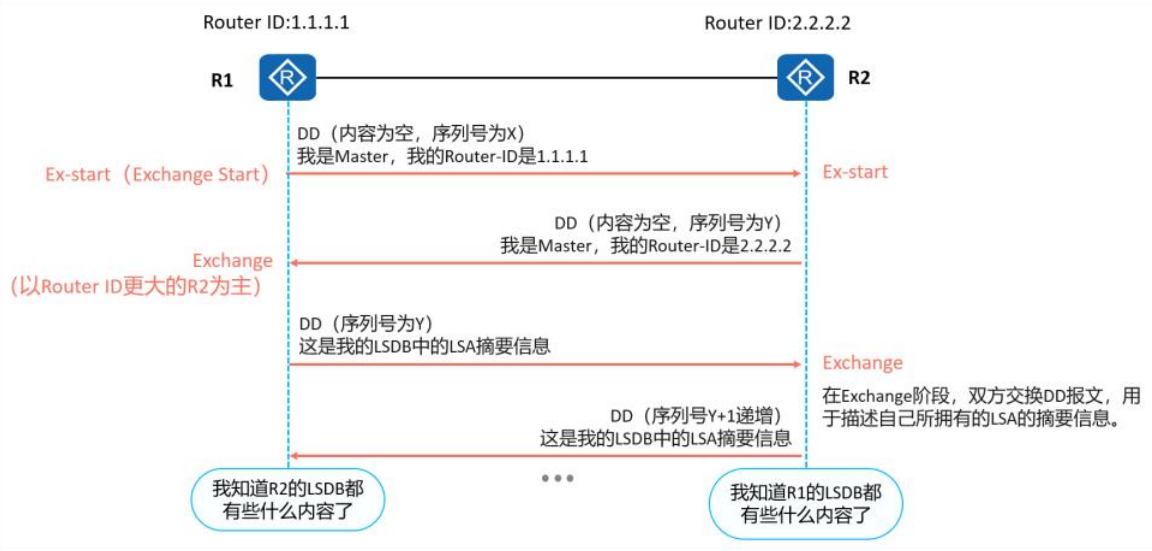

OSPF工作流程（数据包和状态切换过程）：

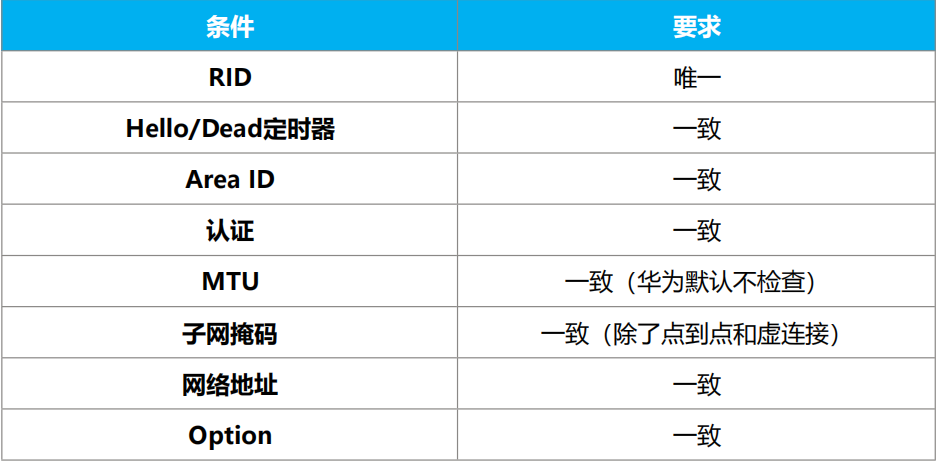

OSPF邻居建立条件：

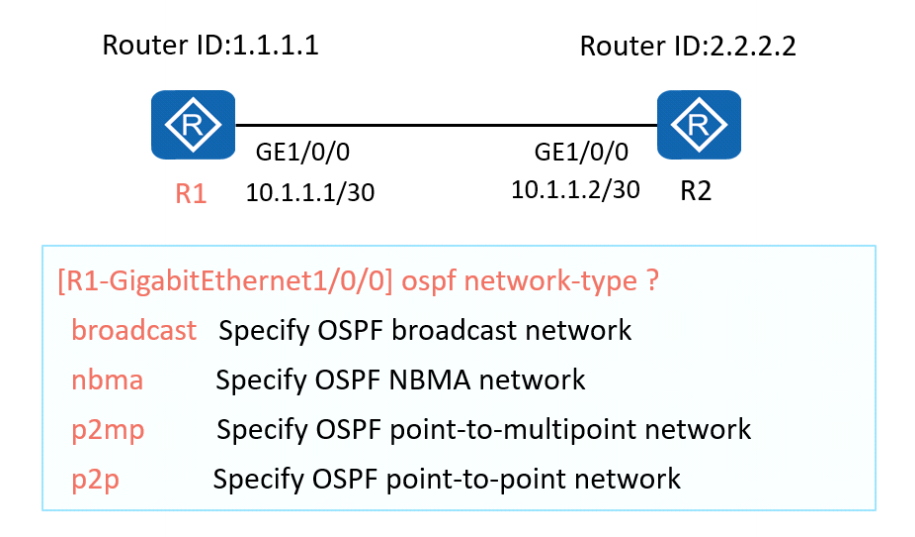

OSPF网络类型：

一种接口变量，这个变量将影响OSPF在接口上的操作，如：发送报文

的方式，是否选举DR、BDR等。

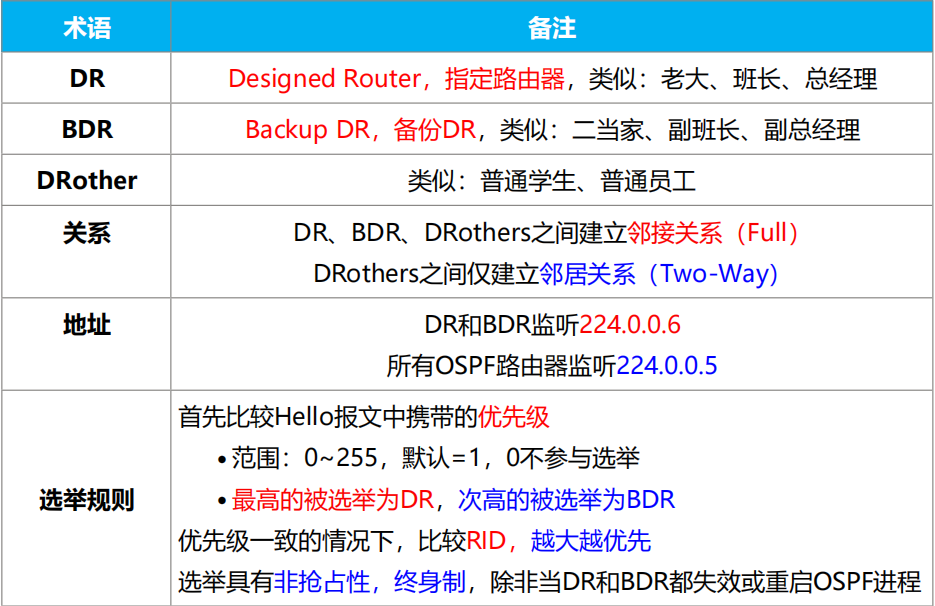

DR和BDR：

在MA（BMA和NBMA）网络类型，为了减少邻接关系的数量，从而减少数据包交

换次数，最终节省带宽，降低对路由器处理能力的压力，选举DR和BDR。

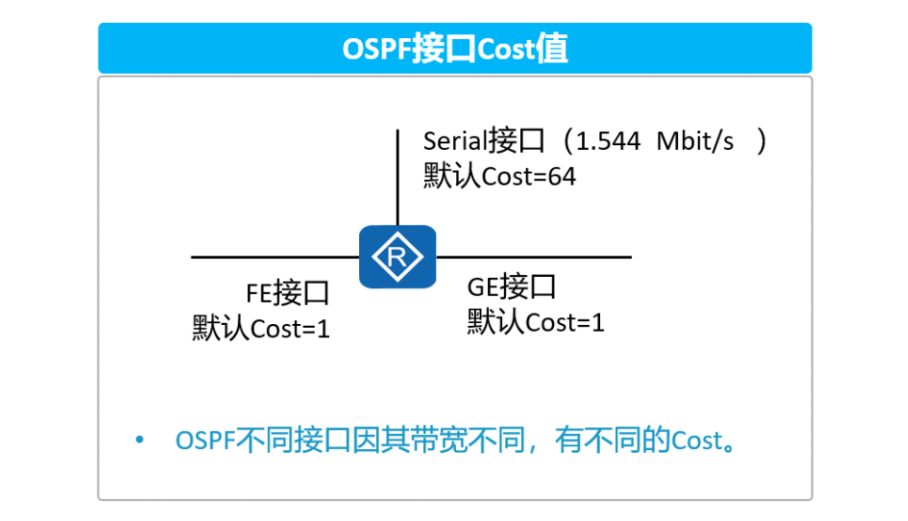

OSPF度量值：Cost=开销

• 在每一个运行OSPF的接口上，都维护着一个接口Cost

• Cost = 10^8/BW（bps）= 100Mbps/BW = 接口带宽参考值/接口带宽

• 到一个目标网络的度量值 =

○ 从源到目标所有出站接口的Cost值累加（数据方向）

○ 从源到本路由器沿途所有入站接口的Cost值累加（路由方向）

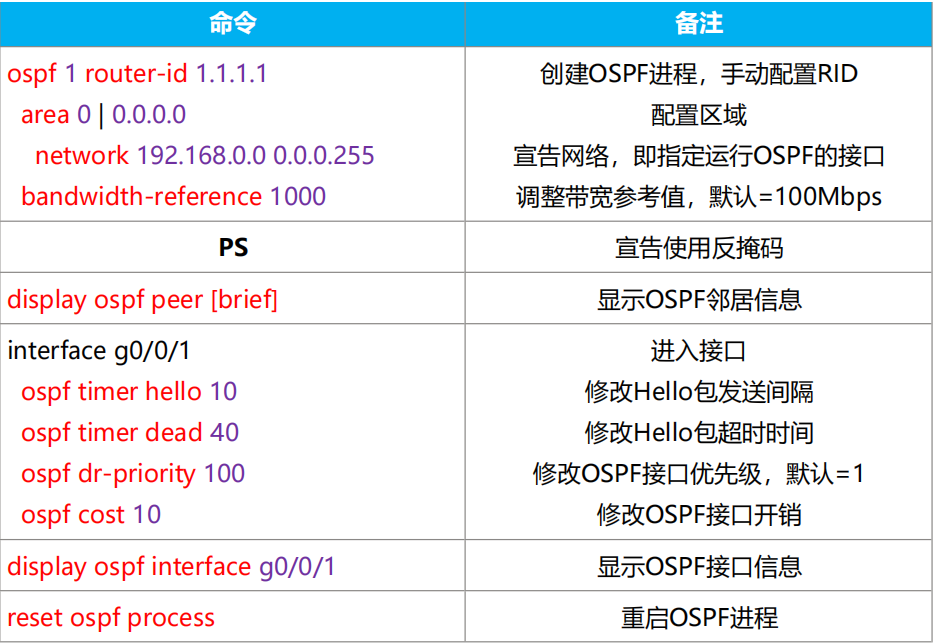

OSPF基本配置：
