磁盘的管理与文件系统

目录

一、磁盘的结构

1、磁盘的物理结构

2、硬盘的数据结构

3、硬盘存储容量

4、磁盘接口类型

5、MBR与磁盘分区表示

 6、磁盘分区结构

二、文件系统管理

1、XFS文件系统

2、SWAP，交换文件系统

3、Linux支持的其他文件系统类型

4、默认使用的文件系统优点

三、检测并确认新硬盘

1、fdisk命令

2、创建文件系统

3、挂载文件系统

4、卸载文件系统

5、添加硬盘的方法

四、实验

 五、总结

---



一、磁盘的结构

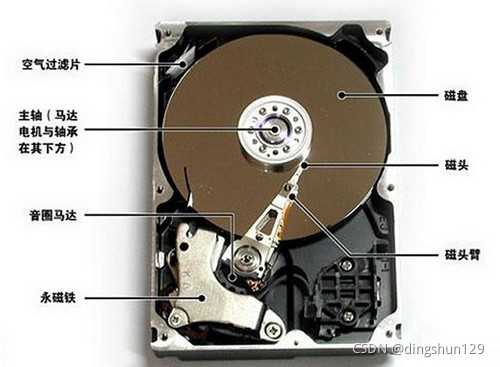

1、磁盘的物理结构

1.盘片：硬盘有多个盘片，每个盘片2面

2.磁头：每面一个磁头

2、硬盘的数据结构

1.扇区：盘片被分为多个扇形区域，每个扇区存放512字节数据，硬盘的最小存储单位

2.磁道：同一盘片不同半径的同心圆

3.柱面：不同盘片相同半径构成的圆柱面，由同一半径圆的多个磁道组成

3、硬盘存储容量

硬盘存储容量=磁头数 X 磁道（柱面）数 X 每道扇区数 X 每扇区字节数

可以用柱面/磁头/扇区来唯一定位磁盘上每一个区域

4、磁盘接口类型

IDE、SATA、SCSI、SAS、光纤通道

SATA：散热性告、抗干扰能力强、支持热插拔、速度快

SCSI：CPU占用率小、转速快

5、MBR与磁盘分区表示

MBR位于硬盘第一个物理扇区处

MBR中包含硬盘的主引导程序446bytes和硬盘分区表

分区表有4个分区记录区，每个分区记录区占16个字节

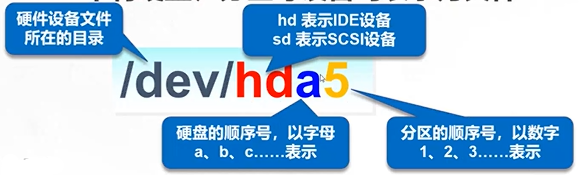

Linux中将硬盘、分区等设备均表示为文件

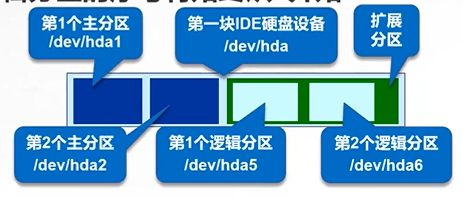

 6、磁盘分区结构

硬盘中的主分区数目只有4个

主分区和扩展分区的序号限制在1~4

扩展分区再分为逻辑分区

逻辑分区的序号将始终从5开始



二、文件系统管理

1、XFS文件系统

存放文件和目录数据的分区

高性能的日志文件系统

CentOS 7系统中默认使用的文件系统

2、SWAP，交换文件系统

为Linux系统建立交换分区

3、Linux支持的其他文件系统类型

FAT16、FAT32、NTFS

EXT4、JFS......

4、默认使用的文件系统优点

1.处理大文件

2.支持百万级存储量

3.会产生日志，备份修复

三、检测并确认新硬盘

1、fdisk命令

查看或管理磁盘分区

fdisk -l [磁盘设备] 或 fdisk [磁盘设备]

交换模式中常用的指令

n：新建一个分区

p：打印出当前硬盘的分区表

t：修改分区的系统号码

w：保有修改量，并退出

d：删除一个分区

2、创建文件系统

mkswap--创建交换文件系统

mkeswap  分区设备

3、挂载文件系统

mount--挂载文件系统、ISO镜像到指定文件夹

mount [-t类型]  存储设备  挂载点目录

mount -o loop ISO镜像文件 挂载点目录

4、卸载文件系统

umount--卸载已挂载的文件系统

umount  存储设备位置

umount  挂载点目录

5、添加硬盘的方法

1.先添加硬盘并让系统识别

echo "- - -"> /sys/class/scsi_host/host0/scan

echo "- - -"> /sys/class/scsi_host/host1/scan

echo "- - -"> /sys/class/scsi_host/host2/scan

2.fdisk分区，方便使用，加大硬盘性能，最大化利用硬盘性能

3.格式化后确定文件系统

4.挂载

1）.最好文空文件

2）.解挂载，如果在挂载目录下，是无法解挂载

3）.不能一个目录挂多个设备

5、设置文件系统的自动挂载

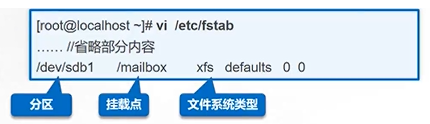

/etc/fstab配置文件

包含需要开机后自动挂载的文件系统目录



四、实验

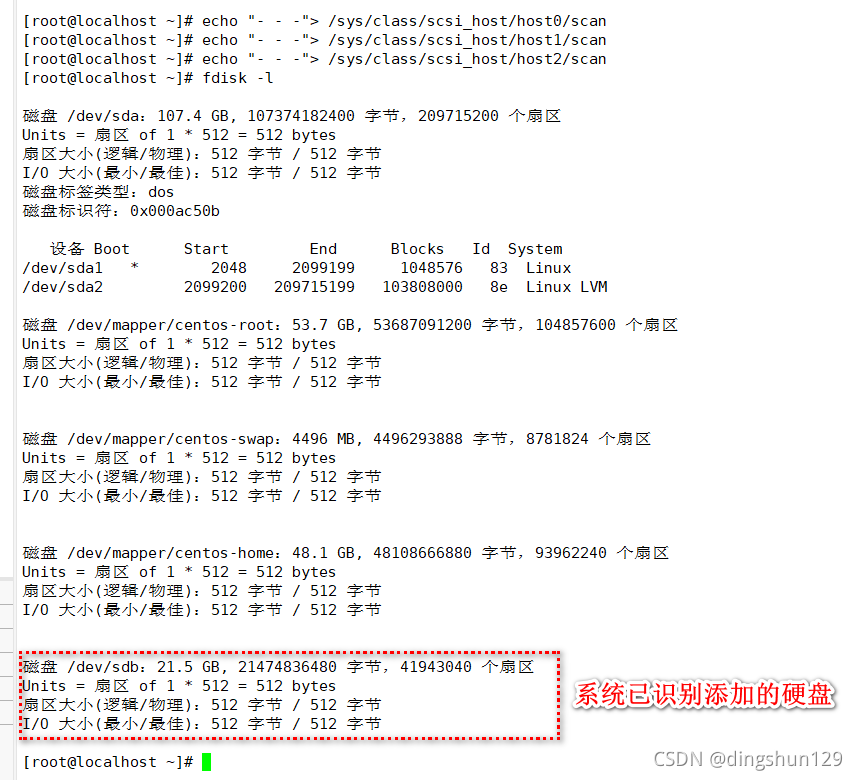

添加硬盘并让系统识别

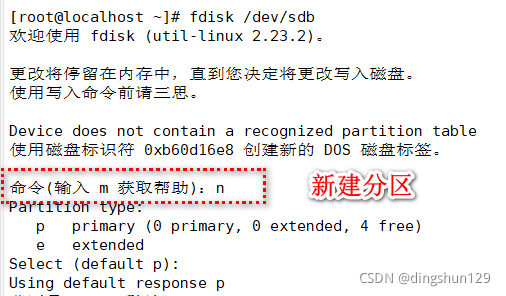

 fdisk分区

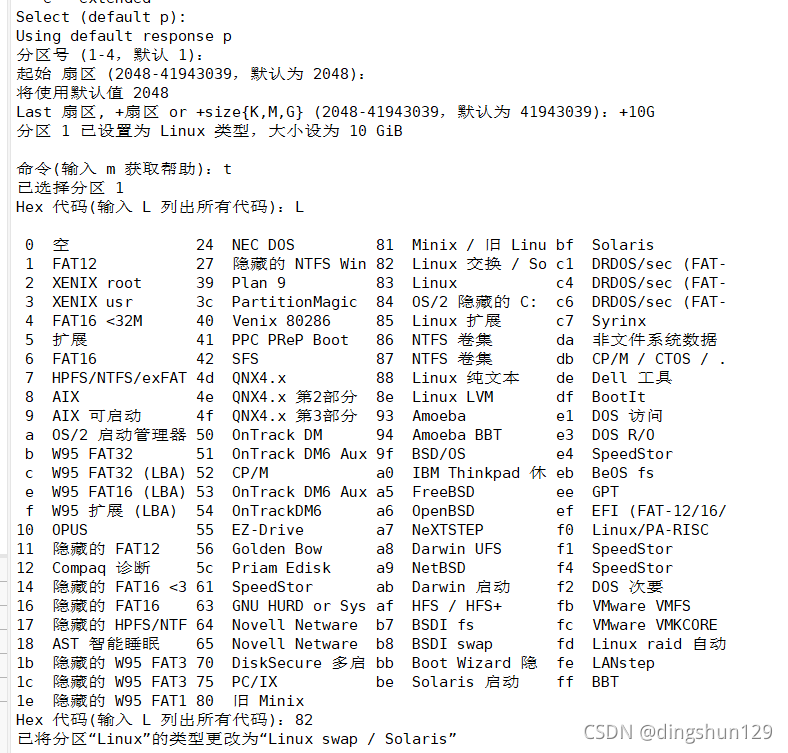

设置分区

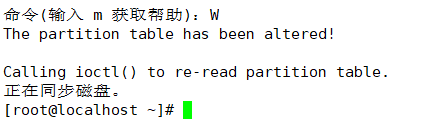

 保存退出







 格式化硬盘

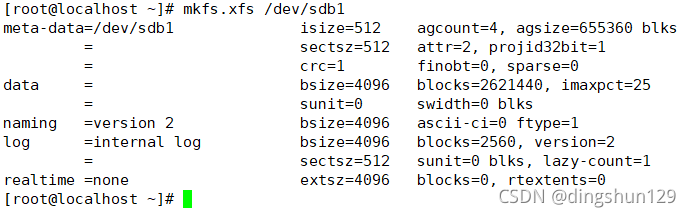

mkfs.xfs /dev/sdb1

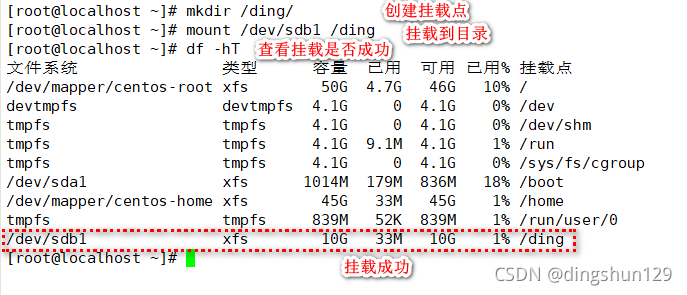

挂载







 五、总结

熟练掌握硬盘添加的过程
