番外篇2.4：图像处理与深度学习：图像检测（R-CNN, Fast Rcnn, Faster Rcnn, R-FCN, SSD, Yolo）

所谓图像检测（目标检测 whatever）就是在一幅图像中，找到我们所希望检测到的东西（可能是多目标），并把它圈出来。

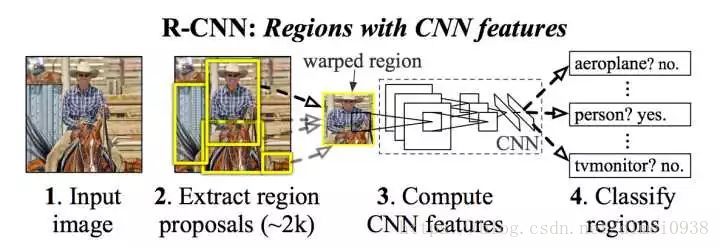

1.1 R-CNN

这个问题的思路有很多，先说最直接的一种：取到图像中所有的框，不同大小，不同位置（遍历），对每一个框进行识别，（对应一种目标）选择若干个极大值点（当然也要大于阈值）对应的框作为这种目标的大小和位置。
当然，一幅图像大大小小的框加起来过于多，靠暴力试错是没有前途的。所以要先得到一些可能是目标的候选区域，方法有比如Selective Search和Edge Boxes什么的，这里暂时不仔细总结。
然后我们就可以把得到的这些候选框框修正一下大小，直接加到设计好的神经网络架构中进行学习了。

不过这个也有一个问题，就是框和框之间会有很多重叠，对应的卷积计算我们就要重复做很多次，大大拖慢了我们的学习效率。那怎么办呢？为了解决这个问题，SPP-Net的概念就被使用了。

1.2 SPP-Net/Fast R-CNN

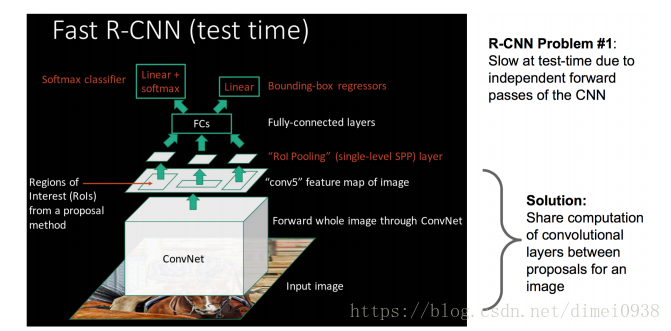

SPP-Net（空间金字塔池化）本来不是用在这里的，不过在这里使用的spp-net有一个很重要的核心思想，就是输入的时候我们输入整个图像，在最后得到整张图像的feature map。然后我们找到候选框框之后，可以直接在feature map上找到对应的patch，然后我们再用这个方法来把得到的patch中的数据池化成我们需要的统一大小再输出。我们可以很简单的猜测到，这个spp-net（我们成之为ROI pooling）直接放在最后一个卷积层和全连接层之间。（这就是Fast R-CNN）

1.3 RPN/Faster R-CNN

不过显然，找候选框也需要大量的计算，约几秒钟吧，完全没办法实现实时分类的要求。为了解决这个问题，RBG与何恺明设计了新的方法提取候选框框，这种方法就是RPN网络。

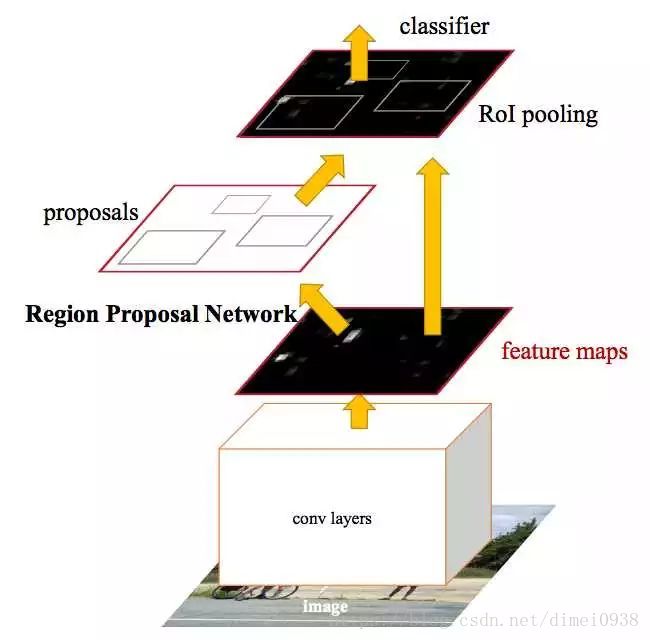

这种方法就是让候选框也通过CNN来得到，我们可以看到，候选框的选择也是需要把图像作为输入的。那干脆把图像输入到一个cnn网络中，只是输出的时候分别对两个全连接层（打比方，用卷积层也ok）分别输入，分别得到输出不就ok了吗！（Faster R-CNN）

候选区域生成网络（Region Proposal Network, RPN）工作方式如下：
先通过对输入图像的数层卷积得到一个特征图像，然后在特征图像上生成候选区域。它使用一个n*n（n=3）的滑动窗口，将局部的特征图像转换成一个低维特征, 预测k个的区域（cls层，2k个输出）是否为候选区域和对应的k个边
