关于串口的补充，今天有点事情，没有及时的给兄弟们分享笔记。

三. 串口

串口基本认知

        串行接口简称串口，也称串行通信接口或串行通讯接口（通常指COM接口），是采用串行通信方

式的扩展接口。串行接口（Serial Interface）是指数据一位一位地顺序传送。其特点是通信线路简

单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线），从而大大降低了成

本，特别适用于远距离通信，但传送速度较慢

        是设备间接线通信的一种方式

        数据一位一位地顺序传送

        双向通信，全双工

        传送速度相对较慢

关于电器标准和协议

串行接口按电气标准及协议来分包括RS-232-C、RS-422、RS485等。RS-232-C、RS-422与RS-485

标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。

RS-232

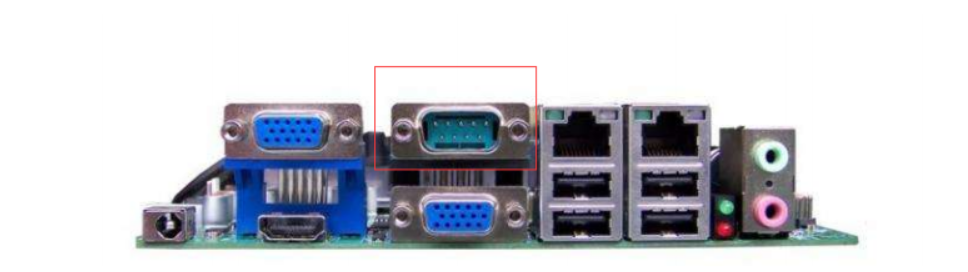

也称标准串口，最常用的一种[串行通讯接口,比如我们的电脑主机的9针串口 ，最高速率为20kb/s

RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其传送距离最大为约15米。所以RS-232适 合本地设备之间的通信

RS-422

由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接 收节点，最多可接10个节点。即一个主设备（Master），其余为从设备（Slave），从设备之间不能通 信，所以RS-422支持点对多的双向通信。

RS-422的最大传输距离为1219米，最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比

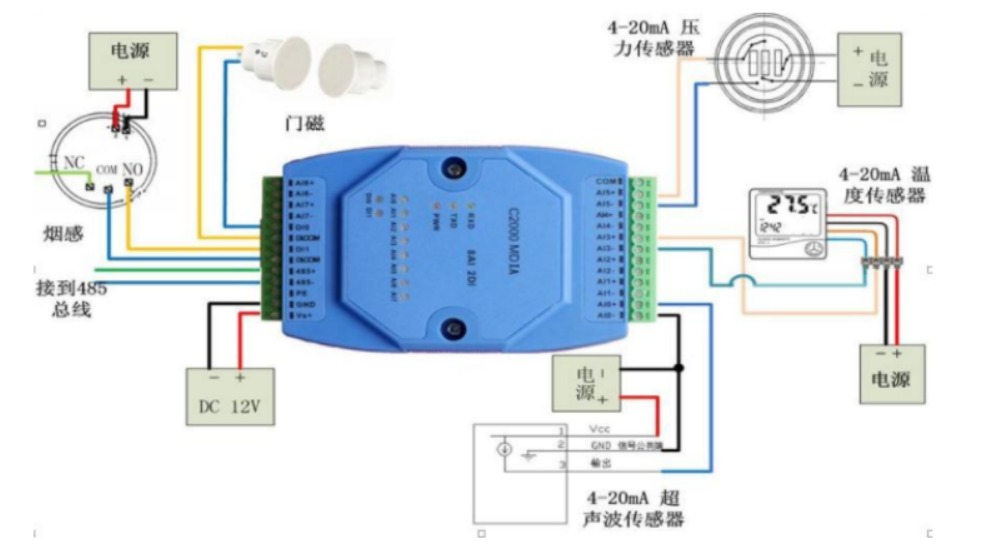

RS-485

是从RS-422基础上发展而来的，无论四线还是二线连接方式总线上可多接到32个设备。

关于串口的电平

经常听说的UART

异步串行是指UART（Universal Asynchronous Receiver/Transmitter），通用异步接收/发送。

UART包含TTL电平的串口和RS232电平的串口

RS232电平

逻辑1为-3~-15V的电压, 逻辑0为3~15V的电压

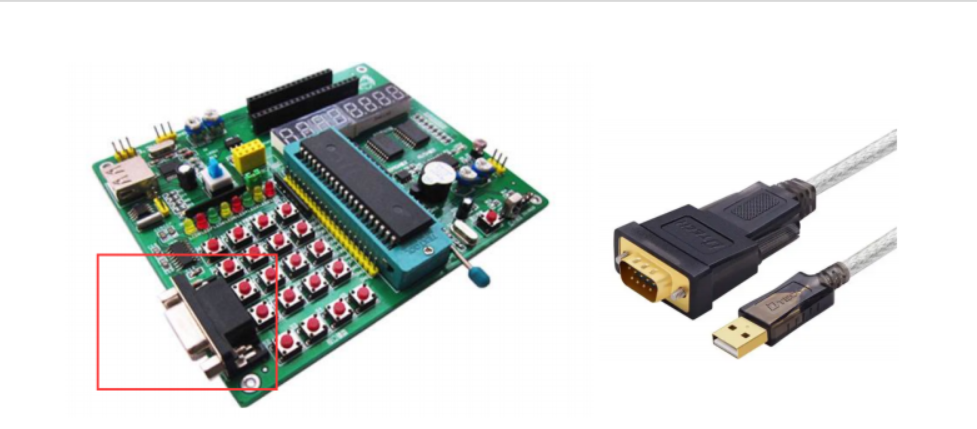

笔记本通过RS232电平和单片机通信

TTL电平

TTL是Transistor-Transistor Logic，即晶体管-晶体管逻辑的简称，它是计算机处理器控制的设备

内部各部分之间通信的标准技术。TTL电平信号应用广泛，是因为其数据表示采用二进制规定，

+5V等价于逻辑”1”，0V等价于逻辑”0”。

数字电路中，由TTL电子元器件组成电路的电平是个电压范围，规定：

输出高电平>=2.4V，输出低电平<=0.4V；

输入高电平>=2.0V，输入低电平<=0.8V

笔记本电脑通过TTL电平与单片机通信

        TX发送线（端口）3.1

        RX接收线 (端口）3.0

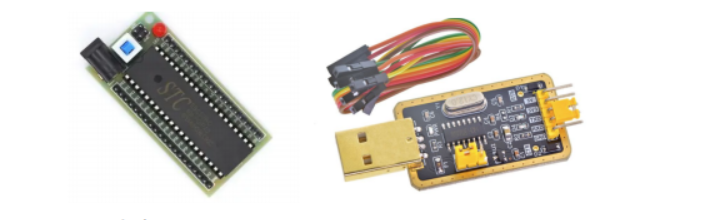

USB转TTL，使用ch340通信

串口通信

3.2.1 串口接线方式

RXD：数据输入引脚，数据接受；STC89系列对应P3.0口，上官一号有单独引出

TXD：数据发送引脚，数据发送；STC89系列对应P3.1口，上官一号有单独引出

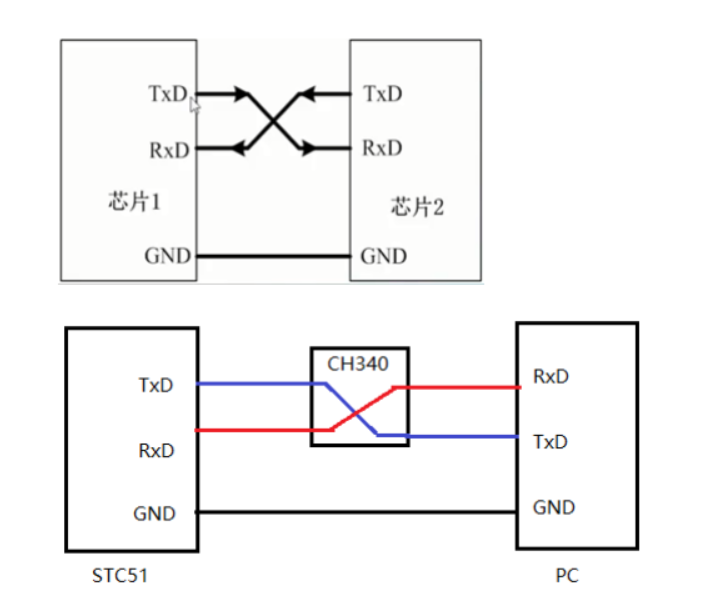

接线方式

3.2.2 串口编程要素

印象塑造

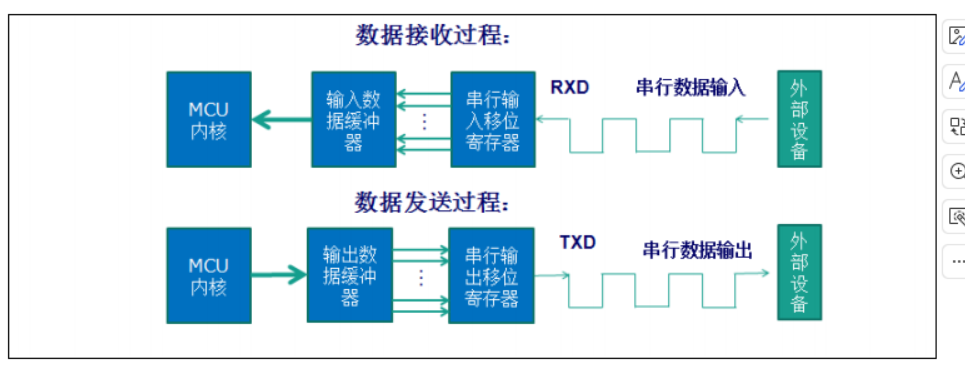

输入/输出数据缓冲器都叫做SBUF, 都用99H地址码，但是是两个独立的8位寄存器

代码体现为： 想要接收数据 char data = SBUF 想要发送数据 SBUF = data

       回忆UART是异步串行接口，通信双方使用时钟不同，因为双方硬件配置不同，但是需要约定通信 速度，叫做波特率 对于电脑来说，别人做好了软件，鼠标点点点就能配置好，而苦逼单片机的波特率配置需要我们写 代码

点点点配置什么，我们代码也要配置对应参数
