学习STC51单片机09（芯片为STC89C52RC）

现在开始学习很重要的部分了，不会这些后面基本做不了了

二. 定时器

1. 简介

C51中的定时器和计数器是同一个硬件电路支持的，通过寄存器配置不同，就可以将他当做定时器

或者计数器使用。

确切的说，定时器和计数器区别是致使他们背后的计数存储器加1的信号不同。当配置为定时器使

用时，每经过1个机器周期，计数存储器的值就加1。而当配置为计数器时，每来一个负跳变信号

(信号从P3.4 或者P3.5引脚输入)，就加1，以此达到计数的目的。

标准C51有2个定时器/计数器：T0和T1。他们的使用方法一致。C52相比C51多了一个T2

1.1 概念解读

定时器和计数器，电路一样

定时或者计数的本质就是让单片机某个部件数数

当定时器用的时候，靠内部震荡电路数数

当计数器用的时候，数外面的信号，读取针脚的数据

1.2 定时器怎么定时

定时器的本质原理： 每经过一个机器周期，就加1 :寄存器

思考：

什么是晶振 ？？？

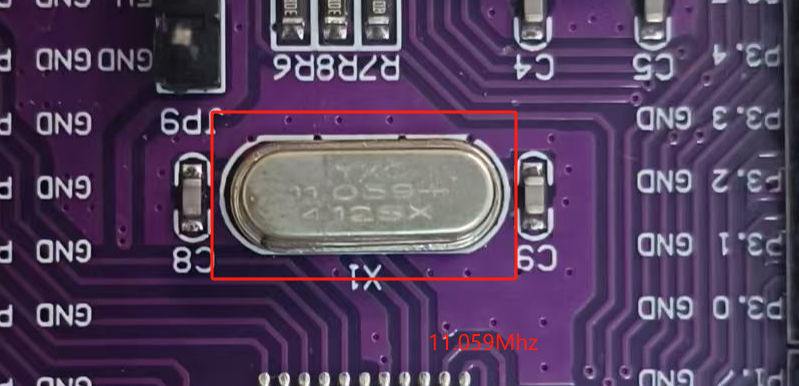

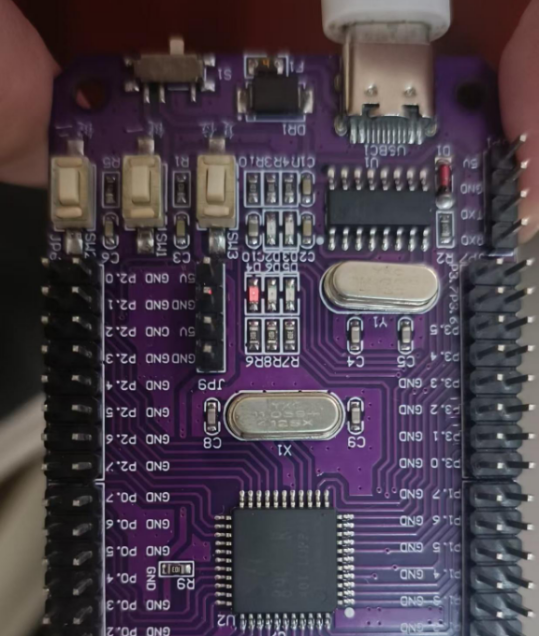

晶振在板子上是长这样的，上面写了数字写的是他的频率，这块板子的晶振频率为11.059Mhz

晶振(晶体震荡器)，又称数字电路的“心脏”，是各种电子产品里面必不可少的频率元器件。数字电

路的所有工作都离不开时钟，晶振的好坏、晶振电路设计的好坏，会影响到整个系统的稳定性。

什么是时钟周期 ？？？

时钟周期也称为振荡周期，定义为时钟频率的倒数。时钟周期是计算机中最基本的、最小的时间单

位。在一个时钟周期内，CPU仅完成一个最基本的动作。时钟周期是一个时间的量。更小的时钟周

期就意味着更高的工作频率

什么是机器周期 ？？？

机器周期也称为CPU周期。在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶

段（如取指、译码、执行等），每一阶段完成一个基本操作。完成一个基本操作所需要的时间称为

机器周期。一般情况下，一个机器周期由若干个时钟周期组成 （一般是12T或者是6T）

这个是芯片手册上面的数据（显示）12T就是 12个时钟周期 = 1个机器周期

                                                           6T就是 6个时钟周期 = 1个机器周期

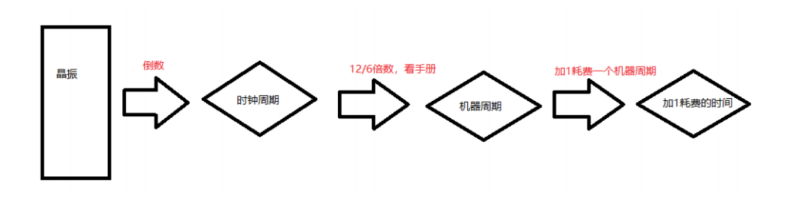

加1经过了多少时间

当晶振频率是11.0592MHz的时候，等于11059.2KHz = 11059200Hz

机器周期 = 12 x 时钟周期 =12 x (1/时钟频率) 秒 = 12 / 时钟频率 秒 = 12 / 11059200 秒 = 12 000 000 / 11059200 微秒 = 1.085 微秒

1.3 定时器编程

相关寄存器：

在哪里加1，最大计数时间，也就是爆表了能计算多长

在TH0/1和TL0/1寄存器中加1，默认是从0开始数数，最多能数65536下，累计计时71ms

如何算出10ms定时器的初值

就不让他从0开始数数，10ms需要数9216下，你让他从65536-9126=56320（16进制表示为

0xDC00）开始数数

这样TL0=0x00；TH0=0xDC

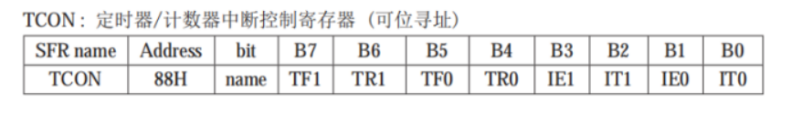

关于TCON

怎么知道爆表

TCON寄存器的bit5（TF0）能表示爆表：当爆表的时候，硬件会修改bit5(TF0)位上面的数据，改成 1（置1），如果不用中断，我们代码清零

怎么开始计时

TCON寄存器的bit4，通过编程让这个位为1的时候，开始计时，相当于按下了闹钟

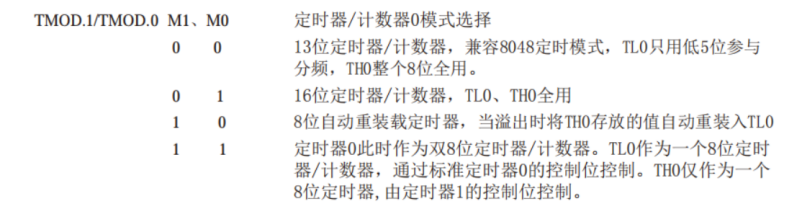

定时器使用是有很多种模式的

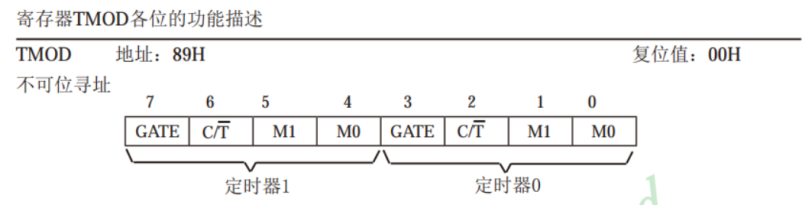

定时器模式寄存器：TMOD来选择定时器模式，选择工作方式1，TMOD的bit0 bit1配置成0 1 ：16

的定时器功能

四个二进制数表示一位的16进制数

8421法进制的转换（方便人类来看，对计算机底层来说，不关心进制010101010）

配寄存器推荐用按位操作，清零的时候，对应的需要清零的位与上0，不需要清零的位与上1

置1的时候，需要置1的位置或1，不需要置一的位置或0

现在开始都是很重要的需要好好的吸收！！！
