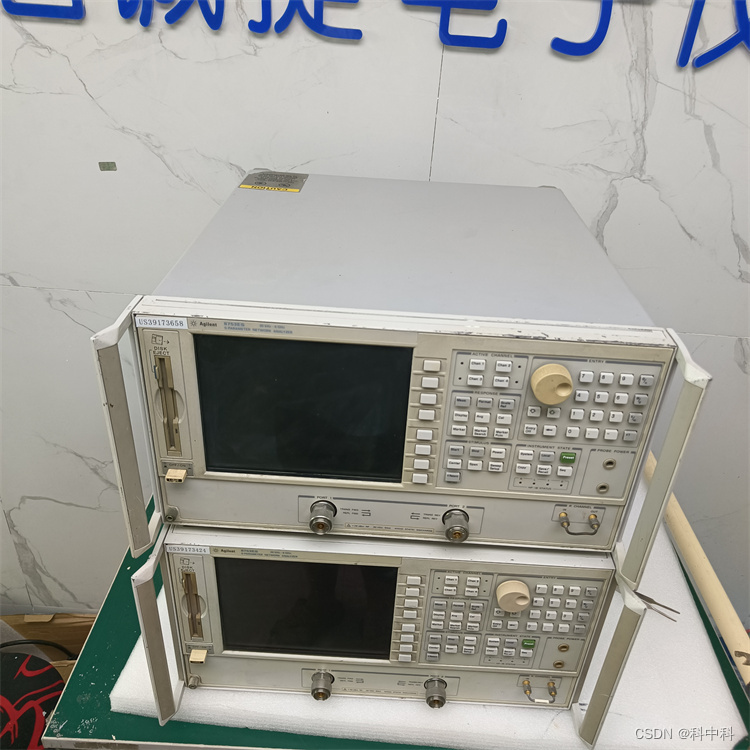

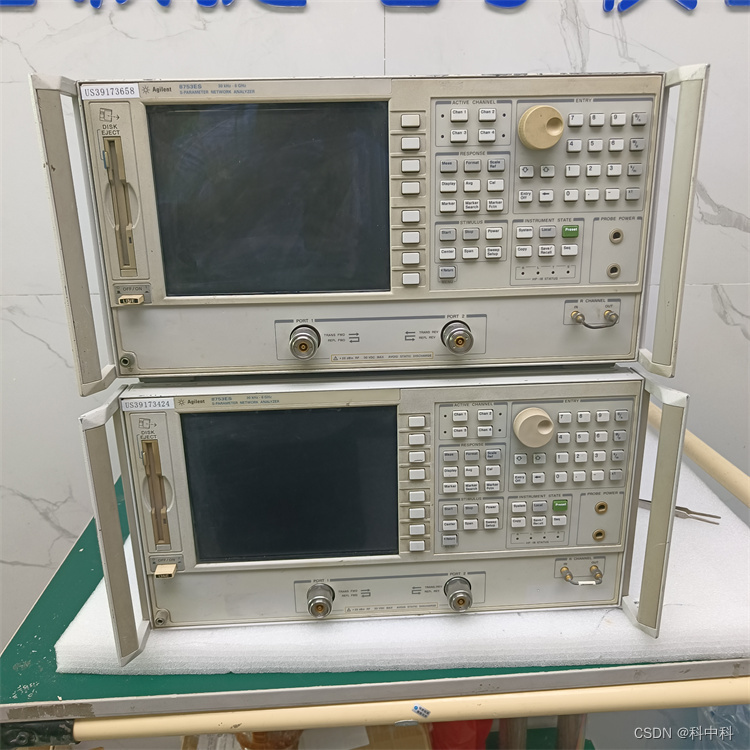

HP8753ES 安捷伦/惠普/8753ES网络分析仪

最新推荐文章于 2025-12-02 14:24:53 发布

原创最新推荐文章于 2025-12-02 14:24:53 发布 · 495 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#集成测试

本文介绍了8753ES和8753ET网络分析仪的特性，包括内置测试装置、频率范围、选件如谐波测量、步进衰减器和频率扩展等，强调了其高精度及配置灵活性。同时提及了与之配套的85046A/B和85047A/BS参数测试装置以及可升级配件选项。

部署运行你感兴趣的模型镜像

8753ES的特点是有一个能提供各种各样幅度和相位测量的内置50或75ΩS参数测试装置。全二端口误差修正功能提供*的精度水准，S参数测试装置则便于进行正、反向扫频测量，而无需倒置被测件。为了提高配置的灵活性，选件011取消了内置测试装置，以便能选择自己所需的测试装置。8753ES选件011可与85046A/B和85047A S参数测试装置以及供其它特殊应用的测试装置配套使用。选件014为获得zui大灵活性提供了可配置的测试装置。为了在非同轴系统中进行方便而精确的测量，特提供了TR*/LRM*校准。利用内置适配置器移去校准技术，还能实现对非插入式器件的高精度测量。
主要技术资料
8753 ET/ES网络分析仪产品手册，P/n 5968-5159E
8753 ET/ES网络分析仪技术指标，P/n 5968-5160E
8753 ET/ES网络分析仪配置指南，P/n 5968-5158E

8753ET网络分析仪，300KHz～3GHz
　　选件002 谐波测量功能
　　选件004 内置步进衰减器
　　选件006 6GHz频率扩展
　　选件010 时域功能
　　选件1D5 高稳定度频率基校
8753ES网络分析仪，30KHz～3GHz
　　选件002 谐波测量功能
　　选件006 6GHz频率扩展
　　选件010 时域功能
　　选件011 除去内置测试装置
　　选件014 可配置的测试装置
　　选件075 75Ω阻抗
　　选件01D5 高稳定度频率基准
85047A 50ΩS参数测试装置，6GHz
　　选件009 机械测试端口开关
　　选件913 机架安装配件（5062-4069）
85046A 50ΩS参数测试装置，3GHz
　　选件009 机械测试端口开关
　　选件913 机械安装配件（5062-4069）
85046B 75ΩS参数测试装置，300KHz,2GHz
　　选件009 机械测试端口开关
　　选件913 机架安装配件（5062-4069）
初始购货之后，通过订购下列升级配件之一，可以将选件添加到8753E系统网络分析仪上。订购升级配件时，要在仪器的型号数之后加表明升级的“U"以及您想更改的选件。
