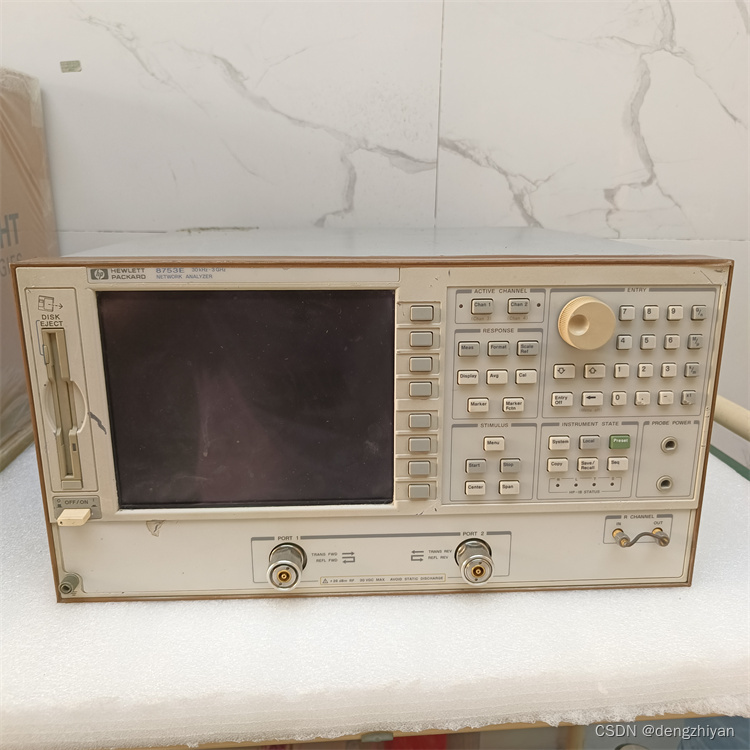

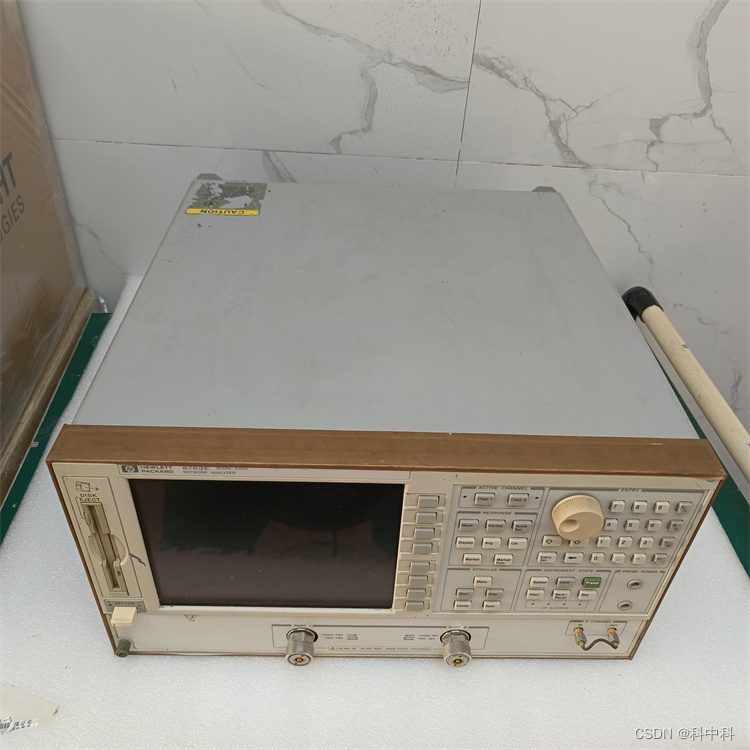

安捷伦/惠普8753E/ HP8753E矢量网络分析仪

技术指标
测试装置
集成化的S参数测试装置以50Ω(标准)或75Ω(选件075)提供完满的正向和反向测量。外部测试装置由HP 8753E选件011提供。

测试端口输出
频率特性
范围：
30kHz~3GHz(标准)
30kHz~6GHz(选件006)
300kHz~3GHz(选件011)
30kHz~6GHz(选件011、006)
分辩率：1Hz
精度：±10ppm(在25℃±5℃时)

输出特性
功率范围：
－85~+10dBm；
－85~+8dBm(选件075)
分辩率：0.05dB
扫描范围：25dB
电平精度：±1.0dB(相对于0dBm输出电平)
电平线性(30kHz~300kHz典型值)
(－15~+5dBm)±0.2dB
(+5~+10dBm)±0.5dB
阻抗：50Ω(标准)；75Ω(选件075)
二次谐波：在+10dBm处<－25dBc(16MHz~3GHz)
三次谐波：在+10dBm处<－25dBc(16MHz~2GHz)
非谐波寄生信号(典型值)
与混频器有关的非谐波寄生信号：在+10dBm处<－30dBc

测试端口输入特性
频率范围：30kHz~3GHz(标准) 30kHz~6GHz(选件006)
平均噪声电平
3kHz BW: －82dBm(<3GHz), －77dBm(3~6GHz)
10Hz BW: －102dBm(<3GHz), －97dBm(3~6GHz)
输入电平：+10dBm
损坏电平：±26dBm或35Vdc
阻抗：50Ω(用选件075时为75Ω)
谐波：(选件002)
二次谐波：在+8dBm处为<－15dBc
三次谐波：在+8dBm处为<－30dBc
谐波测量精度（在25℃±5℃时）：
16MHz~3GHz: ±1dB
3GHz~6GHz: ±3dB(带选件006)
谐波测量动态范围 －40dBc(输出=－10dBm，输入<－15dBm)

群延迟特性
范围：1/(2×最小孔径)
孔径(可以选择的)
：频率间隔的20%
最小：(频率间隔)/(点数-1)
群延迟精度(单位为秒)： ±(相位精度)(单位为度)/(360×孔径(Hz))
