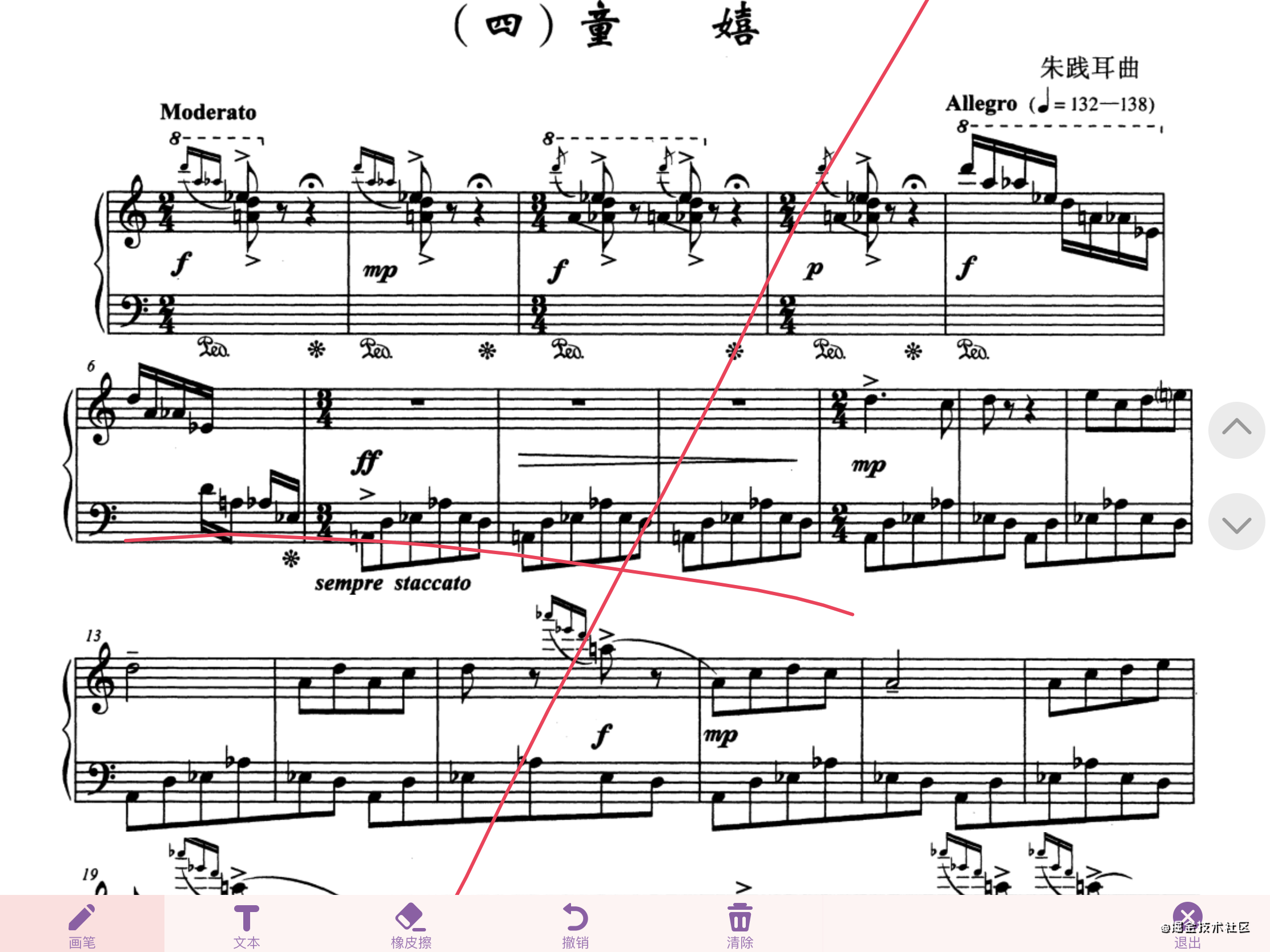

可撤销草图绘制的跨平台解决思路

iOS 开发草图绘制，简单

可参照前文 iOS 开发简单的手绘应用

思路：

* 绘图的步骤可撤销

那么绘图的每一个步骤，都要保存。建设一个行为栈，撤销操作，对应栈的后进先出。

本文保存三种行为，文书框、画线、与橡皮擦。

橡皮擦也是画线，那线的颜色为背景色，即可。

保存文本框

struct PaintItem: Codable {

    var id: Int
    var action: Int
    var text: String?  // 内容

    var pos: MyPoint?   // 坐标

}

文本框的行为，分为新建，和移动已有的文本框位置，通过 action 区分

保存两种画线

struct PaintItem: Codable {

    var id: Int
    var action: Int
    var pointList: [MyPoint]?    // 采集到的点

}

* 跨平台，绘图可以在安卓、iPhone 和 iPad 都呈现

思路是，做一个坐标转换，

将采集的点的坐标，转换为相对坐标

原 point -> CGPoint(x: point.x/canvasWidth, y: point.y/canvasHeight)

拿到服务端下发的相对坐标，再转化为用于绘制的坐标

* 大图绘制，本文例子是在一个 scrollView 上绘制

绘制时，不可滚动。画完后，可以滚动。

* 本文中的图片，特别大，频繁绘制，遇到性能问题，

优化原则，耗费性能的事件，少做

(easy + heavy) X n -> easy X n + heavy

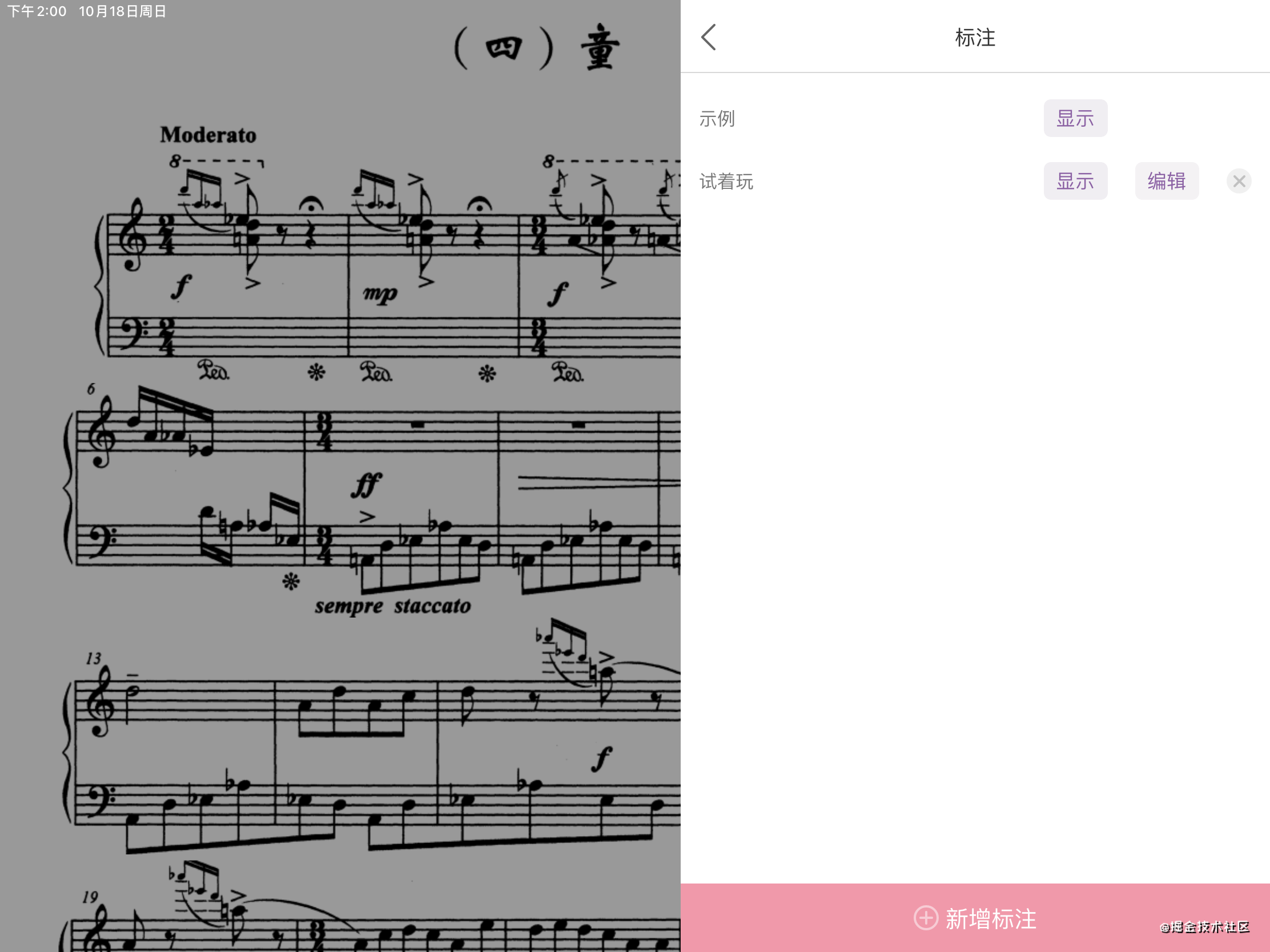

* 本文支持编辑与查看的 list

为了逻辑简单，用两个草图，一个读，一个写

读，相对于写，不用采集坐标，文本框不可输入，不可移动

读，相对于写，逻辑差异比较大。

单独拎出来，代码会直观很多

---

实现流程简述：

功能实现

有两个视图，一个读，一个写

class DrawManager: NSObject{
    lazy var painterView = BoardX() // 绘制， 编辑

    lazy var painterReadOnly = BoardReadOnly()  // 只读
}

加载完成，就把这两个视图，添加到内容视图 map 上。

这里计算内容高度，有点特别，

采用的是图片切片，每一栏五线谱，是一个图片切片，是一个 cell, 累计起来，成了图片高度

     func addDrawBottom(){

        map.addSubs([drawAdmin.painterView, drawAdmin.painterReadOnly])

        var height: CGFloat = 200
        guard let heights = self.score?.data.heights else {
            return
        }
        for item in heights {
            height += item.value
        }
        drawAdmin.painterView.snp.makeConstraints { (m) in
            m.leading.top.width.equalTo(map)
            m.height.equalTo(height)
        }


        drawAdmin.painterReadOnly.snp.makeConstraints { (m) in
            m.leading.top.width.equalTo(map)
            m.height.equalTo(height)
        }
    }

编辑、新建与显示，就是控制这两个视图的隐藏与显示

* iOS 开发草图绘制，简单

可编辑的画板，用于新建，和编辑已有的

class BoardX: UIImageView {

    // 累计的操作
    var actionList = [PaintItem]()
    // 文本框
    var textFieldList = [PainterTextField]()
    // touch 状态记录
    private var drawingState: DrawingState!
    // 画笔
    var brush = Brush(type: .pencil)
    // 缓存图片
    var realImage: UIImage?
    // 当前行为
    var action: PaintItem?
    // 何时是，新建文本框操作
    var isTextModeOpen = false
    // ...

}

可参照前文 iOS 开发简单的手绘应用

* 放置文本框

这里处理的，比较简单，

文本框，放置在画板上，

移动文本框，就是给文本框，添加平移手势

    /**
     创建一个放置在画板上的 textview
     */
    func createTextField(id: Int) -> PainterTextField {
        let tv = PainterTextField(id: id, dele: self)

        let panGesture = UIPanGestureRecognizer(target: self, action: #selector(handlePanGesture))
        tv.addGestureRecognizer(panGesture)
        return tv
    }


    @objc func handlePanGesture(sender: UIPanGestureRecognizer) {
    	let tran = sender.translation(in: self)
        var x = (sender.view?.center.x)! + tran.x
    	var y = (sender.view?.center.y)! + tran.y

        sender.view?.center = CGPoint(x: x, y: y)
        sender.setTranslation(.zero, in: self)

    }

* 撤销操作，就是去除最新的行为，然后重新绘制

画布是一个 UIImageView,

先初始化，去除可见的图片 image，去除缓存的属性 realImage

有行为，才可以撤销

撤销，就是出栈，去除最新的行为。

接着初始化，去除所有的文本框。

重新绘制，done

    func rollback(){
        painterView.image = nil
        painterView.realImage = nil
        guard painterView.actionList.count > 0 else{
            return
        }
        let _ = painterView.actionList.removeLast()


        painterView.textFieldList.forEach {
            $0.removeFromSuperview()
        }
        painterView.textFieldList.removeAll()
        painterView.drawList(actionList: painterView.actionList)
    }

* 清除操作

将图片，重置为透明背景图，

去除所有的文本框

    func clearBoard(){

        painterView.drawEmpty()
        painterView.textFieldList.forEach {
            $0.removeFromSuperview()
        }
        painterView.textFieldList.removeAll()
        painterView.actionList.removeAll()
    }

图片重置，为透明背景

func drawEmpty(){
        UIGraphicsBeginImageContextWithOptions(self.bounds.size, false, 0)
        self.realImage = UIGraphicsGetImageFromCurrentImageContext()
        UIColor.clear.setFill()
        UIRectFill(self.bounds)
        self.image = self.realImage
        UIGraphicsEndImageContext()
    }

遇到的问题：

文本介绍两种，性能瓶颈，和文本框手势边界处理

pad 开发，相对于 iPhone 开发，性能问题，更加明显

* 性能问题 1， 初始化内存打爆

当绘图的尺寸很大的时候， UIGraphicsGetImageFromCurrentImageContext 方法，非常消耗性能， 不能频繁调用

需要把所有的绘制相关逻辑，单独拎出来，集中绘制，统一渲染

(easy + heavy) X n -> easy X n + heavy

func drawList(actionList: [PaintItem]) {
        var actionQueue = [PaintItem]()
        for behave in actionList{
            if [0, 2].contains(behave.action){
                actionQueue.append(behave)
            }
        }

        UIGraphicsBeginImageContextWithOptions(self.bounds.size, false, 0)
        UIColor.clear.setFill()
        UIRectFill(self.bounds)

        let context = UIGraphicsGetCurrentContext()!
        context.setLineCap(.round)
        for item in actionQueue{
            var points = [MyPoint]()
            if let ps = item.pointList{
                points.append(contentsOf: ps)
            }
            let brush: Brush
            if item.action == 0{
                brush = Brush(type: .pencil)
            }
            else{
                brush = Brush(type: .eraser)
            }

            context.setLineWidth(brush.strokeWidth)
            context.setStrokeColor(brush.strokeColor.cgColor)


            // 4.
            brush.draw(in: context, pairs: points)

            context.strokePath()
        }
        realImage = UIGraphicsGetImageFromCurrentImageContext()
        actionQueue.removeAll()
        // ...
}

* 不能采集到点，就进行绘制

因为采集到点，就进行绘制与渲染，等于频繁调用 UIGraphicsGetImageFromCurrentImageContext

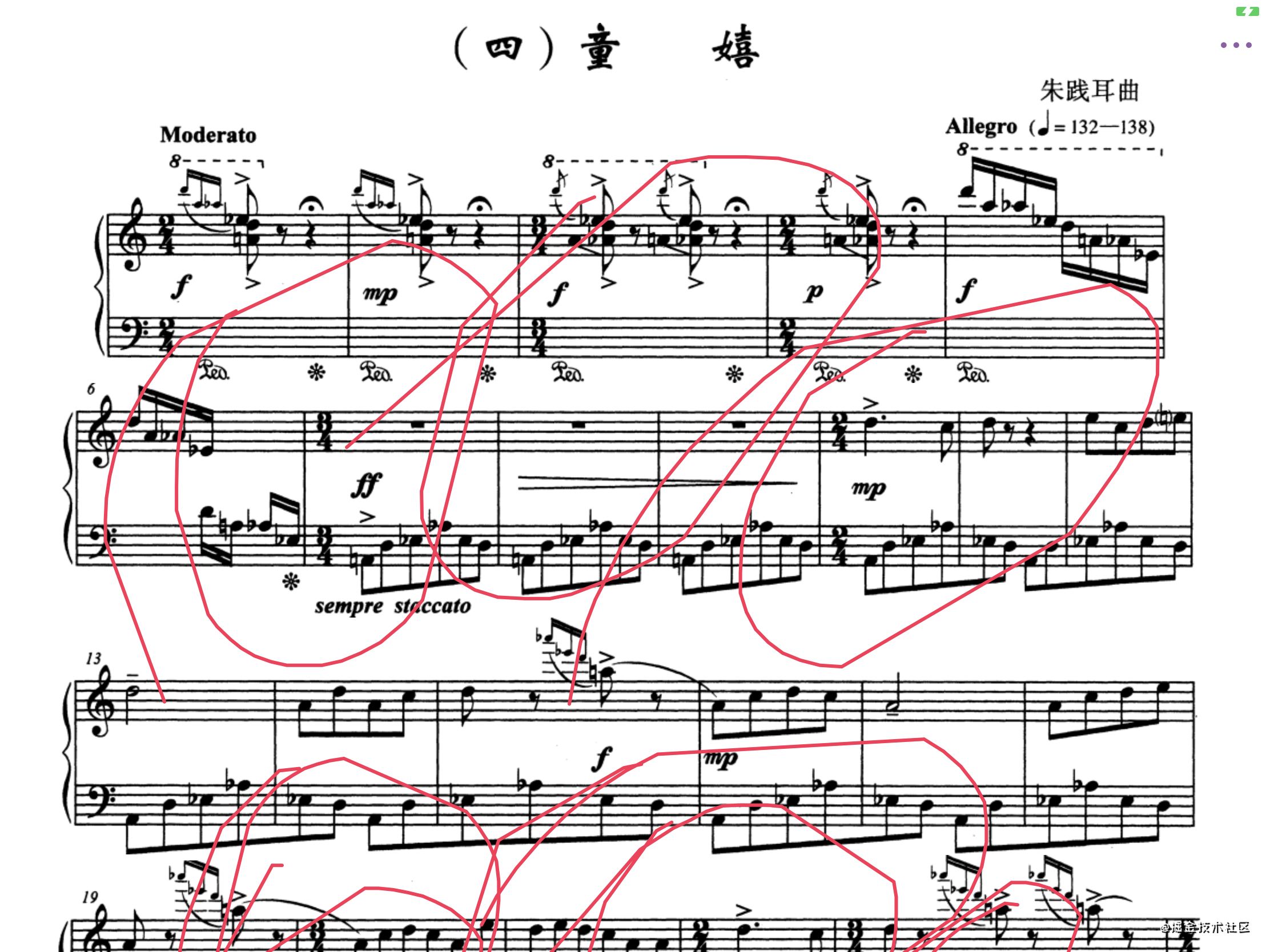

造成性能问题，体现是画出来的是多边形，不是流畅的曲线

因为频繁调用消耗性能的方法，丢帧严重，下面的采点方法，单位时间内采集到的点，严重不足

override func touchesMoved(_ touches: Set<UITouch>, with event: UIEvent?) {

}

采用计时器，将采集点的方法，与绘制渲染调度的逻辑分开

// 跑，就绘制
var runs = false
let intervalSpan: TimeInterval = 0.15


func trigger(){
        timer = Timer.scheduledTimer(withTimeInterval: intervalSpan, repeats: true) { (t) in
            guard self.runs else{
                return
            }
            self.drawingImage()
        }
    }

前文 iOS 开发简单的手绘应用 ，采集到一个点，就绘制渲染，是实时渲染

这里是把 0.15 秒内的点，一次绘制，算是弱实时渲染

// 采集到的很多点

var actionDotsQueue = [CGPoint]()

let intervalSpan: TimeInterval = 0.15

private func drawingImage() {
        guard let context = ctx else {
            return
        }


        context.setLineWidth(brush.strokeWidth)
        context.setStrokeColor(brush.strokeColor.cgColor)

        // 3.
        if let realImage = self.realImage {
            realImage.draw(in: self.bounds)
        }

        // 4.
        brush.draw(in: context, dots: actionDotsQueue)
        context.strokePath()

        // 5.
        image = UIGraphicsGetImageFromCurrentImageContext()
        if self.drawingState != .ended {
            self.realImage = image
        }
        brush.lastPoint = brush.endPoint
        let lastP = actionDotsQueue.last
        actionDotsQueue.removeAll()
        if let oneTouch = lastP{
            actionDotsQueue.append(oneTouch)
        }
    }

采用计时器， 需要注意的是

结束触摸事件，计时器不跑了，但是还有点，没绘制渲染，

需最后补一个绘制

上一次绘制，过了 0.5 s, 结束了，

已经结束了， 最后 0.5 s 的数据，计时器的调度方法，不会执行的

所以手动补下

override func touchesEnded(_ touches: Set<UITouch>, with event: UIEvent?){
        self.runs = false

        drawingImage()
        actionDotsQueue.removeAll()
}

* 文本框手势，的边界处理

文本框，添加在画布上，

如果不检测边界，文本框拖出画布，就手势失效，拖不动了

为了简化逻辑，文本框高度固定，并初始化了一个最小宽度

边界检测，需要检测其上下左右

• 检测左右，比较简单，

原点有一个极大值和极小值，

x 小于极小值，等于极小值，

x 大于极大值，等于极大值

• 检测上下，稍微复杂

文本框，添加在画布上，

我们在意的，不仅仅是，文本框在画布上的位置，

在意的，是文本框在可视区域中的位置，

这里要做一个坐标转化，

转化后，判断 yRelative 的极小值，

yRelative 小于极小值，等于极小值，

再把 yRelative 转换为新的 y

转化后，还要判断 yRelative 的极大值，

yRelative 大于极大值，等于极大值，

再把 yRelative 转换为新的 y

y 的极大值，还有一个异常处理

底部拉出去了，1 s 内的底部拖动，忽略

var boundary = true


@objc func handlePanGesture(sender: UIPanGestureRecognizer) {
        let point = sender.location(in: self)
        if point.y < 0 || point.y > self.bounds.size.height {
            return
        }
        let tran = sender.translation(in: self)
        var x = (sender.view?.center.x)! + tran.x
        // 计算左右
        if x < PaintLayout.s.width/3 {
            x = PaintLayout.s.width/3
        }
        if x > UI.width - PaintLayout.s.width/3 {
            x = UI.width - PaintLayout.s.width/3
        }
        var y = (sender.view?.center.y)! + tran.y
        let oldY = y
        var reY = convert(CGPoint(x: 0, y: y), to: nil)
        let relativeOldY = reY
        if relativeOldY.y < PaintLayout.s.height/2{
            reY.y = PaintLayout.s.height/2
            y = oldY + reY.y - relativeOldY.y
            print(y)


        }
        // 计算上下
        var stdY = UI.height - 70
        let gg = convert(frame.end, to: nil)
        let ggY = gg.y - PaintLayout.s.height/2
        if stdY > ggY{
            stdY = ggY
        }
        var goodCondition = false
        if relativeOldY.y > stdY{
            reY.y = stdY
            y = oldY + reY.y - relativeOldY.y
            print(y)
            if boundary{
                goodCondition = true
                boundary = false
                DispatchQueue.main.asyncAfter(deadline: .now() + 1) {
                    self.boundary = true
                }
            }

        }
        sender.view?.center = CGPoint(x: x, y: y)
        sender.setTranslation(.zero, in: self)
        if sender.state == UIPanGestureRecognizer.State.ended{
            goodCondition = true
        }
        if goodCondition, let origin = sender.view?.frame.origin{
            let tf = sender.view as! PainterTextField

            let item = PaintItem(id: tf.id_Dng, action: 3, pointList: nil, text: nil, pos: origin.toMyPoint())
            self.actionList.append(item)
        }
    }

github 链接
