原文链接：http://www.cnblogs.com/Ph-one/p/4860590.html

，，，

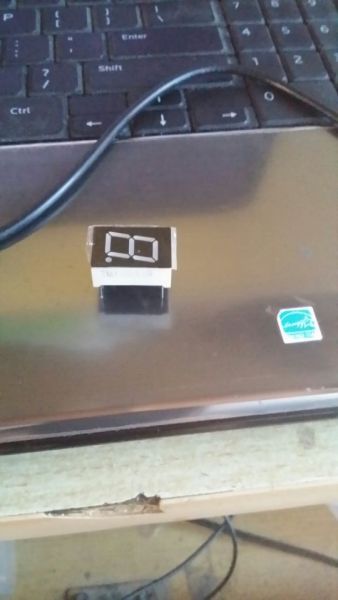

SM110501N型号，10个引脚，两边个5个，我只知道中间分别是3,8引脚，，公共脚，，其他引脚怎么排列的，有图

向左转|向右转

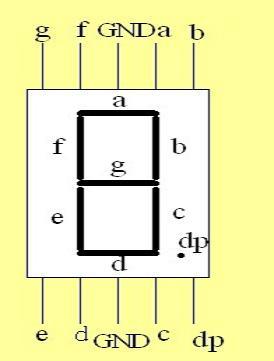

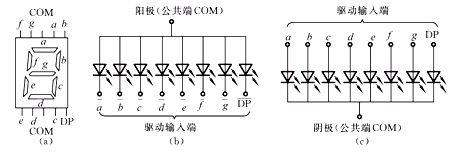

上下各5引脚，

向左转|向右转

转载于:https://www.cnblogs.com/Ph-one/p/4860590.html
