vtkRibbonFilter技术解析：从线单元到定向带状几何体的核心实现与工程应用

一、类概述：定位与核心价值

vtkRibbonFilter是VTK（Visualization Toolkit）中线单元可视化增强的核心过滤器，归属Filters/General模块，定义于vtkRibbonFilter.h。其核心功能是将输入vtkPolyData中的线单元（如线段、折线、流线）转换为带方向的带状几何体（Ribbon），通过控制宽度、角度、法线方向等参数，实现线结构的可视化增强（如流线速度编码、管线建模、生物纤维可视化等场景）。

1.1 继承体系

遵循VTK标准类层级，继承关系如下：
vtkObjectBase → vtkObject → vtkAlgorithm → vtkPolyDataAlgorithm → vtkRibbonFilter

• 继承vtkPolyDataAlgorithm：确保输入输出均为vtkPolyData，天然兼容VTK多边形数据管线（如与vtkLineSource、vtkStreamTracer等过滤器配合）；
• 继承vtkAlgorithm：获得端口管理、进度更新、错误处理等基础管线能力。

1.2 典型应用场景

• 流场可视化：将流线（vtkStreamTracer输出）转换为带状结构，通过VaryWidth按速度标量调整宽度，直观反映流速大小；
• 工程建模：生成管道、线缆的带状简化模型，替代复杂的圆柱网格，降低渲染成本；
• 生物医学：可视化血管、神经纤维等线性结构，通过Angle调整带状方向，突出结构走向；
• 数据标注：为折线标注（如路径、边界）添加带状背景，提升可视化辨识度。

二、核心工作原理：从线到带状几何体的转换逻辑

vtkRibbonFilter的核心是 基于线单元的方向和法线，生成两侧对称的点集，再连成三角形条带，具体分为4个关键步骤，其中“法线处理”是定向的核心。

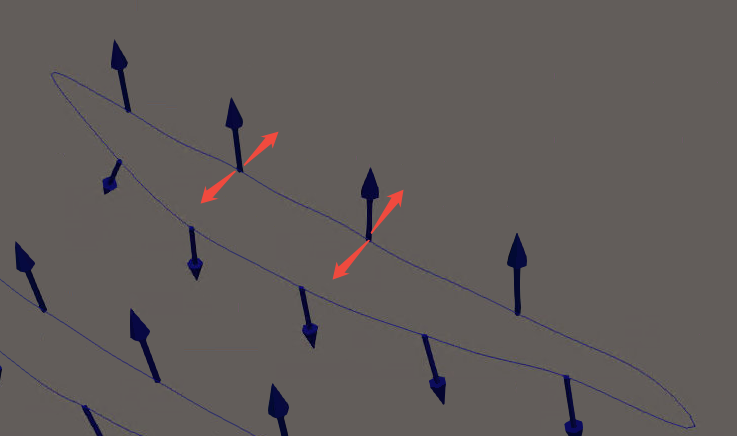

红色箭头表示Ribbon扩展方向

2.1 步骤1：输入线单元预处理

过滤器首先对输入vtkPolyData中的线单元进行合法性检查与预处理：

• 合法性检查：剔除含重复点的线单元（重复点会导致线段方向计算失效，文档明确警告：此类线单元不生成ribbon）；
• 单元拆分：将折线（多段线）拆分为连续的线段单元，确保每个线段的方向可独立计算；
• 标量/法线提取：若开启VaryWidth（按标量变宽），提取输入点的标量数据；若输入含法线，则用于后续带状方向计算，否则启用DefaultNormal。

2.2 步骤2：线段方向与法线投影

带状几何体的“定向”依赖于线段方向与法线方向的垂直约束，这是区别于“圆柱”（vtkTubeFilter）的核心：

1. 线段方向计算：对每个线段（两点P0-P1），计算方向向量dir = P1 - P0并归一化；
2. 法线处理：
   • 若输入含点法线：将法线投影到“垂直于线段方向”的平面（消除法线与线段平行的分量），得到投影法线projNorm；
   • 若输入无法线且UseDefaultNormal开启：使用DefaultNormal（默认(0,0,1)）作为基础法线，同样投影到垂直于线段的平面；
3. 角度偏移：通过Angle参数（单位：度）对projNorm进行旋转，控制ribbon相对于法线的偏移方向（如Angle=30表示ribbon绕线段旋转30度）。

2.3 步骤3：带状点集生成

根据线段方向、投影法线、宽度参数，生成ribbon两侧的点集（每个线段对应2个新点，折线对应2×n个点）：

1. 宽度计算：
   • 固定宽度模式（VaryWidth=Off）：直接使用Width参数（注意：Width是半宽度，总宽度为2×Width）；
   • 可变宽度模式（VaryWidth=On）：根据输入标量值线性映射宽度，最小宽度为Width，最大宽度为Width×WidthFactor；
2. 点坐标计算：
   对线段中点Pm = (P0+P1)/2，生成两侧点P_left和P_right：
   • 计算垂直于dir和projNorm的向量cross = dir × projNorm（确保在ribbon平面内）；
   • P_left = Pm - cross × 当前宽度；
   • P_right = Pm + cross × 当前宽度；
3. 点数据插值：将输入点的标量、法线等数据插值到新生成的ribbon点上，保证数据连续性。

2.4 步骤4：三角形条带单元构建

通过GenerateStrip方法将连续线段的两侧点连成三角形条带（vtkCellArray）：

• 对n段折线，生成n-1个三角形条带单元；
• 每个条带由2n个点组成，按“左1→右1→左2→右2→…→左n→右n”的顺序排列，确保单元拓扑正确；
• 最终输出的vtkPolyData包含：ribbon点集、三角形条带单元、插值后的点数据（标量、法线、纹理坐标）。

三、关键参数详解：分类与工程化配置

vtkRibbonFilter的参数可分为“外观控制”“宽度动态调整”“法线定向”“纹理坐标生成”四类，不同参数组合适配不同场景，需结合需求精准配置。

3.1 核心参数分类表（含工程化解读）

参数类别	参数名称	核心作用	默认值	工程场景选择
外观控制	Width	设置ribbon的半宽度（总宽度=2×Width），固定宽度模式下为实际半宽；可变宽度模式下为最小半宽	0.5	✅ 固定宽度：管线建模（如设置Width=1.0，总宽2.0）； ❌ 避免混淆“总宽”与“半宽”。
	Angle	控制ribbon相对于投影法线的偏移角度（单位：度），顺时针为正方向	0.0	✅ 调整方向：突出流线分支（如Angle=30使ribbon偏向一侧）； ❌ 勿用弧度（VTK内部自动转弧度）。
宽度动态调整	VaryWidth	开启/关闭“按输入标量值动态调整ribbon宽度”	Off	✅ 开：流场可视化（按速度标量调整宽度，流速大则宽）； ❌ 关：固定宽度场景（如管线建模）。
	WidthFactor	可变宽度模式下，最大半宽与最小半宽（Width）的倍数关系	2.0	✅ 流场场景：设置3.0（最大宽是最小的3倍），增强流速差异辨识度； ❌ 固定宽度模式下无效。
法线定向	DefaultNormal	输入无法线且UseDefaultNormal=On时，使用的基础法线向量	(0,0,1)	✅ 无输入法线：调整为场景适配方向（如XY平面线设(0,1,0)）； ❌ 与线段方向平行（会导致投影法线失效）。
	UseDefaultNormal	开启/关闭“输入无法线时使用DefaultNormal”	Off	✅ 开：输入无法线的简化场景（如基础线段可视化）； ❌ 关：输入含法线的精准定向场景（如流场）。
纹理坐标生成	GenerateTCoords	控制纹理坐标的生成模式（4种：Off/ NormalizedLength/ UseLength/ UseScalars）	Off	✅ NormalizedLength：纹理按ribbon长度归一化（0→1）； ✅ UseScalars：按标量值映射纹理（如流速编码）； ❌ Off：无需纹理映射的场景。
