PaintWorks是一款采用C++11及Qt开发的绘图软件，支持多种基本图形绘制，如直线、圆、椭圆等，并利用OpenGL进行高效渲染。系统还提供图形编辑、填充、裁剪等功能。

摘要

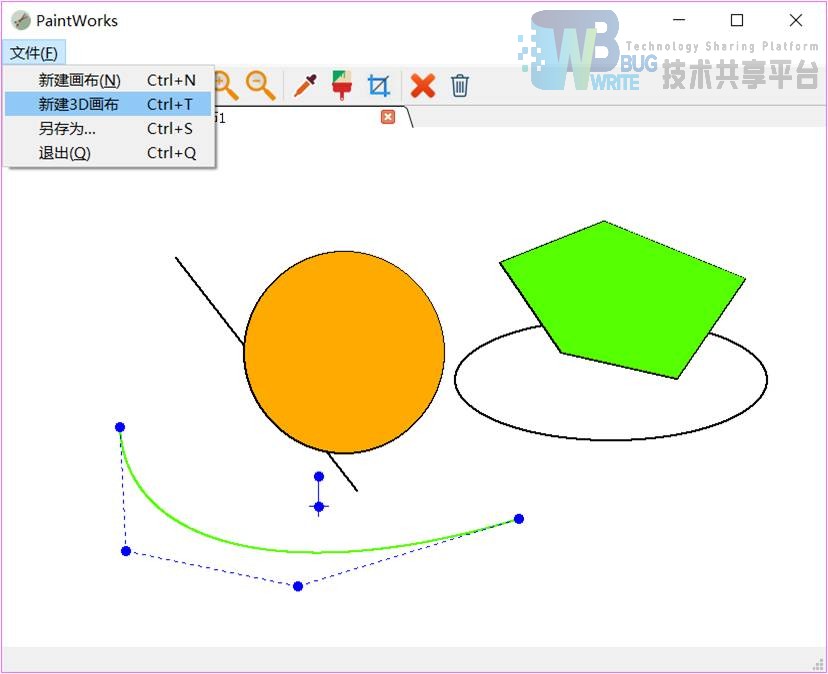

PaintWorks实现了图形数据的输入、编辑、填充、裁剪、变换、显示与保存功能。可绘制图形包括直线、圆、椭圆、多边形、曲线和3D六面体。交互界面简洁美观，操作实用方便。

本绘图系统采用了面向对象设计，以C++11为基础，交互使用了Qt，基础图形的绘制使用了OpenGL，直线绘制使用了Bresenham算法，圆的绘制使用了中点圆生成算法，椭圆绘制用了中点椭圆生成算法，曲线绘制使用了3次Bézier曲线，多边形填充使用了多边形扫描填充算法，线段裁剪使用了梁友栋-Barsky算法，多边形裁剪使用了逐边裁剪算法。
