从零开始“渐进式开发”构建Flask小工具——我的平面地图编辑器开发记录

本文链接：https://blog.youkuaiyun.com/deepever/article/details/146723494

从零开始“渐进式开发”构建Flask小工具——我的平面地图编辑器开发记录

在这里插入图片描述

渐进式开发流程：从零开始逐步构建平面地图编辑器。采用 模块化开发思路，每一步只添加一个小功能。以下是详细步骤：

第一步：初始化项目结构

1. 创建基础目录

F:\deepseek\xiaoshuo\
├── app.py            # 主程序入口
└── static/           # 静态资源
    └── css/
        └── style.css
└── templates/        # HTML模板
    └── index.html

2. 编写最简 Flask 应用

文件: app.py

from flask import Flask, render_template
# 导入Flask模块：用于创建Web应用框架。
# 导入render_template函数：用于渲染HTML模板，将动态数据传递给静态文件。

app = Flask(__name__)
#创建Flask应用实例：__name__表示当前模块的名称，用于Flask调试模式标识。
#作用：作为整个Web应用的核心对象，管理路由、请求等。

@app.route('/')
def home():
    return render_template('index.html')
# 定义根路径路由：当用户访问网站主页时，触发此函数。
# 返回渲染后的模板：render_template加载指定的HTML文件，并将其返回给浏览器。
# 作用：为用户提供一个访问入口，展示绘制界面。

if __name__ == '__main__':
    app.run(debug=True)

文件: templates/index.html

<!DOCTYPE html>
<html>
<head>
    <title>简单地图编辑器</title>
    <link rel="stylesheet" href="{{ url_for('static', filename='css/style.css') }}">
</head>
<body>
    <h1>欢迎使用地图编辑器</h1>
</body>
</html>

运行测试：

python app.py

访问 http://127.0.0.1:5000 确认页面显示正常。

第二步：添加画布基础功能

1. 更新 HTML 添加画布

文件: templates/index.html

<body>
    <div class="canvas-container">
        <canvas id="main-canvas" width="800" height="600"></canvas>
    </div>
</body>

Canvas元素：创建一个800x600像素的画布，作为绘图区域。

2. 添加基础 CSS

文件: static/css/style.css

.canvas-container {
    margin: 20px;
    border: 2px solid #ddd;
}

#main-canvas {
    background: #f8f8f8;
}

3. 添加 JavaScript 画布交互

创建 static/js/script.js：

class SimpleEditor {
    constructor() {
        this.canvas = document.getElementById('main-canvas');
        this.ctx = this.canvas.getContext('2d');
        this.initEventListeners();
    }

    initEventListeners() {
        this.canvas.addEventListener('mousedown', (e) => {
            const rect = this.canvas.getBoundingClientRect();
            const x = e.clientX - rect.left;
            const y = e.clientY - rect.top;
            this.drawDot(x, y);
        });
    }

    drawDot(x, y) {
        this.ctx.fillStyle = '#ff0000';
        this.ctx.beginPath();
        this.ctx.arc(x, y, 5, 0, Math.PI * 2);
        this.ctx.fill();
    }
}

const editor = new SimpleEditor();

定义SimpleEditor类：封装了Canvas绘图功能，便于管理和扩展。
构造函数参数canvas：传入Canvas元素实例。
获取Canvas上下文ctx：通过getContext(‘2d’)方法获得绘图环境，用于执行各种绘制操作。

更新 HTML 引入 JS：

<script src="{{ url_for('static', filename='js/script.js') }}"></script>

测试：点击画布应出现红点。

第三步：逐步添加核心功能

1. 功能1 - 绘制线条

更新 script.js：

class SimpleEditor {
    constructor() {
        this.isDrawing = false;
        this.lastX = 0;
        this.lastY = 0;
        // ...原有代码
    }

    initEventListeners() {
        this.canvas.addEventListener('mousedown', (e) => this.startDrawing(e));
        this.canvas.addEventListener('mousemove', (e) => this.draw(e));
        this.canvas.addEventListener('mouseup', () => this.stopDrawing());
    }

    startDrawing(e) {
        this.isDrawing = true;
        const rect = this.canvas.getBoundingClientRect();
        [this.lastX, this.lastY] = [e.clientX - rect.left, e.clientY - rect.top];
    }

    draw(e) {
        if (!this.isDrawing) return;
        const rect = this.canvas.getBoundingClientRect();
        const x = e.clientX - rect.left;
        const y = e.clientY - rect.top;

        this.ctx.beginPath();
        this.ctx.moveTo(this.lastX, this.lastY);
        this.ctx.lineTo(x, y);
        this.ctx.stroke();

        [this.lastX, this.lastY] = [x, y];
    }

    stopDrawing() {
        this.isDrawing = false;
    }
}

绘制功能实现：startDrawing 方法
作用：当鼠标点击Canvas时，初始化绘制状态。
获取Canvas位置：getBoundingClientRect()方法返回Canvas的边界信息，包括left和top属性，表示Canvas在页面中的实际位置。

测试：按住鼠标拖动可绘制线条。

2. 功能2 - 切换画笔颜色

更新 HTML（添加颜色选择按钮）：

<div class="toolbar">
    <button onclick="editor.setColor('#ff0000')">红色</button>
    <button onclick="editor.setColor('#00ff00')">绿色</button>
</div>

颜色按钮：提供两个按钮，分别设置画笔颜色为红色和绿色。点击按钮会调用JavaScript方法editor.setColor(color)。

更新 script.js：

class SimpleEditor {
    constructor() {
        this.currentColor = '#ff0000';
        // ...原有代码
    }

    setColor(color) {
        this.currentColor = color;
    }

    draw(e) {
        this.ctx.strokeStyle = this.currentColor;
        // ...原有代码
    }
}

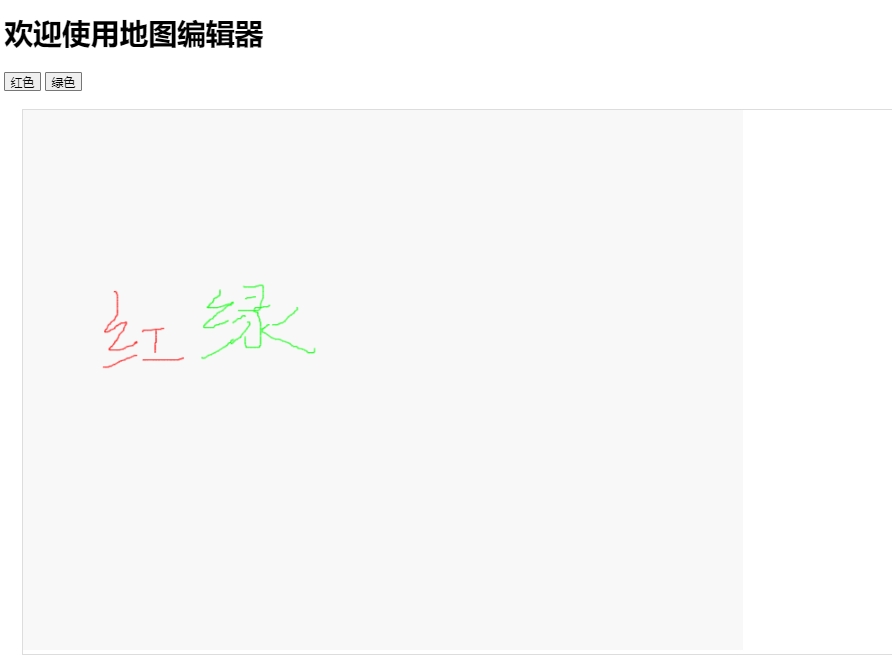

测试：点击按钮切换颜色，绘制不同颜色的线条。
在这里插入图片描述

第四步：模块化扩展（引入蓝图）

1. 创建蓝图目录

xiaoshuo/
└── map_app/
    ├── __init__.py     # 空文件
    └── routes.py

2. 编写蓝图路由

文件: map_app/routes.py

from flask import Blueprint

map_bp = Blueprint('map', __name__)

@map_bp.route('/test')
def test():
    return "蓝图路由测试成功！"

3. 主程序注册蓝图

更新 app.py：

from flask import Flask, render_template
from map_app.routes import map_bp  # 绝对导入

app = Flask(__name__)
app.register_blueprint(map_bp, url_prefix='/map')

# ...原有路由

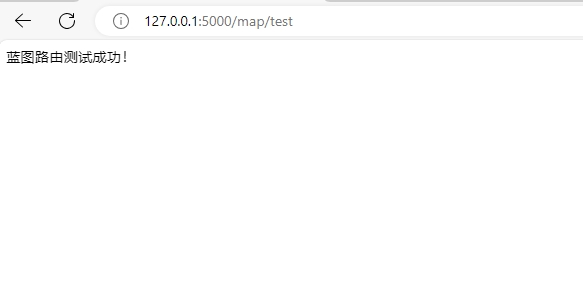

测试：访问 http://127.0.0.1:5000/map/test 应显示测试文本。
在这里插入图片描述

第五步：分阶段开发计划

阶段	目标功能	关键技术点
阶段1	基础绘图（点、线）	Canvas API、事件监听
阶段2	颜色/粗细选择	状态管理、UI交互
阶段3	撤销/重做功能	操作历史栈、数据持久化
阶段4	区域绘制（多边形）	路径闭合算法、坐标存储
阶段5	数据保存与加载	Flask API、文件读写
阶段6	网格系统与吸附功能	数学计算、Canvas 绘制优化
