该博客围绕动态路由实验展开，实验要求包括全网可达、部分环回不宣告、环回汇总、保证更新安全和加快收敛速度等。具体操作有配置端口与环回地址、宣告、手工密文认证、手工汇总、添加缺省路由、加快收敛速度，最后测试实现全网可达。

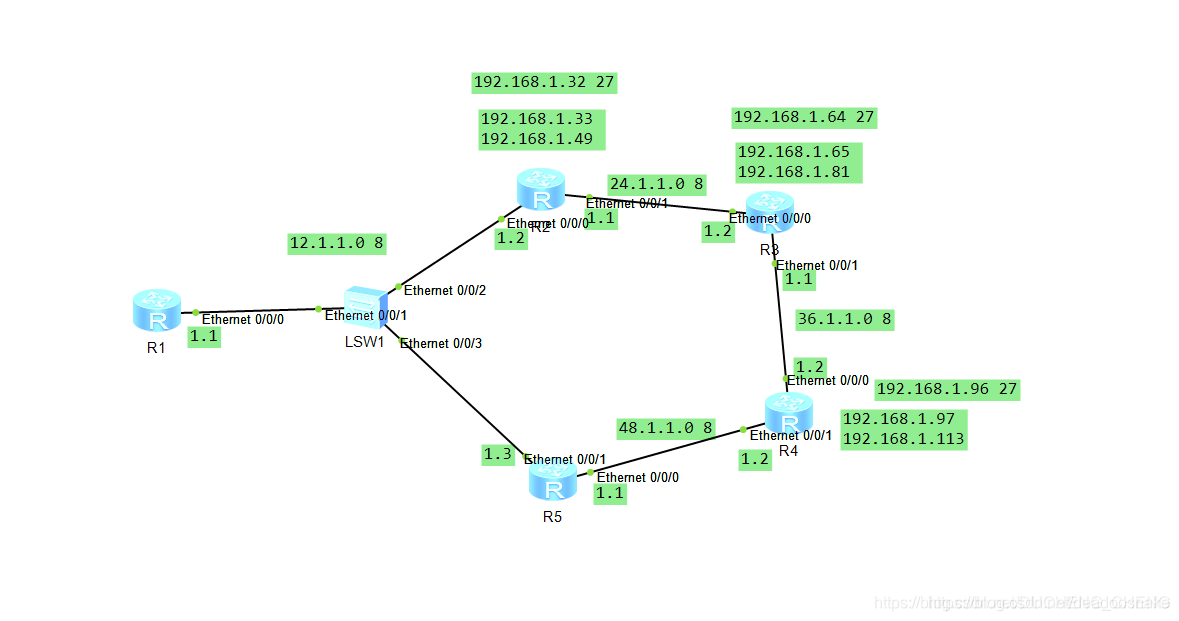

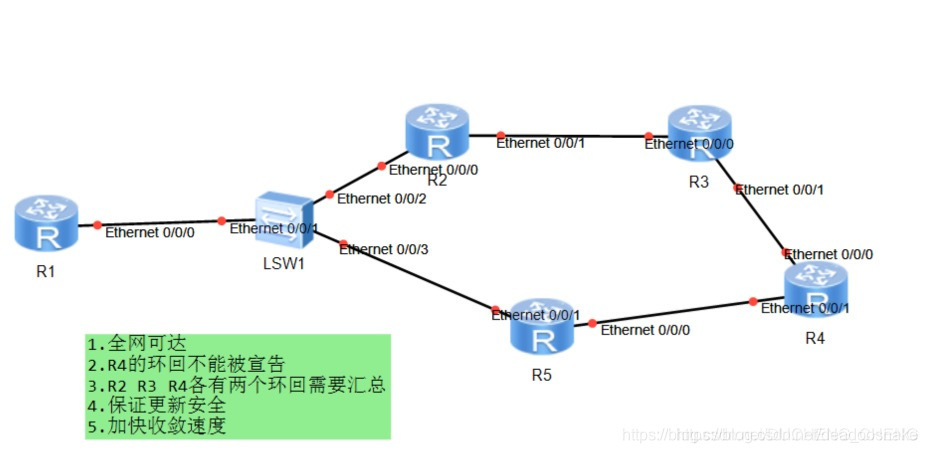

动态路由实验

1.全网可达
2.R4的环回不能被宣告
3.R2 R3 R4各有两个环回需要汇总
4.保证更新安全
5.加快收敛速度
在这里插入图片描述

一。配置端口地址与环回地址
在这里插入图片描述

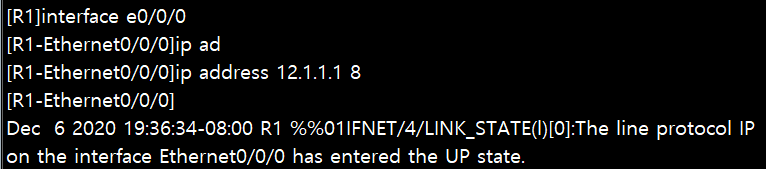

R1如下
在这里插入图片描述

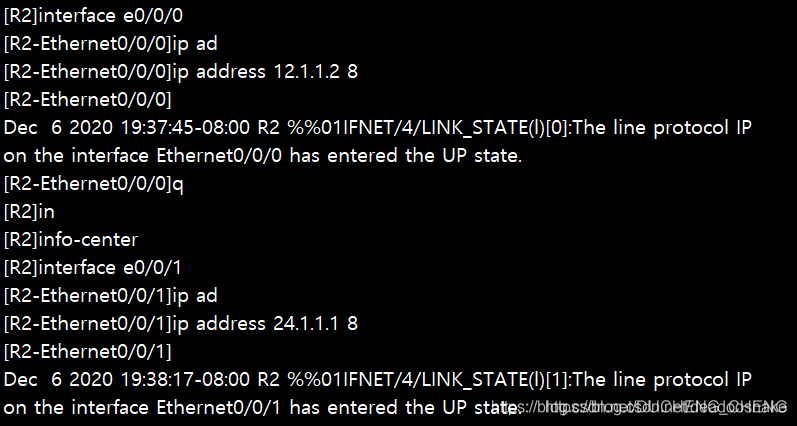

R2如下
在这里插入图片描述

R3如下
在这里插入图片描述

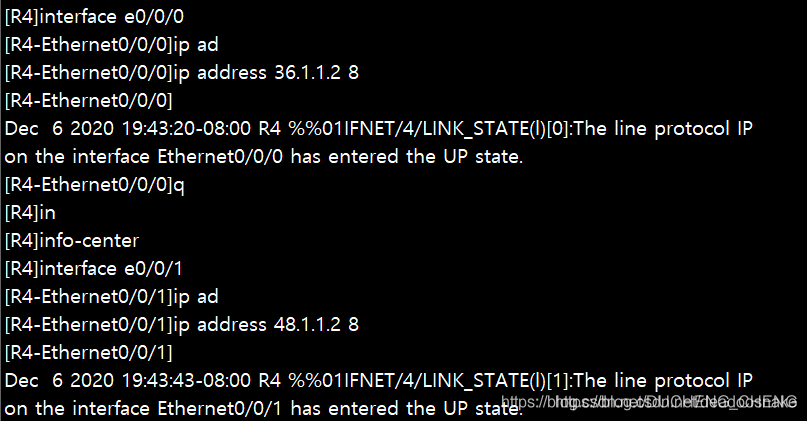

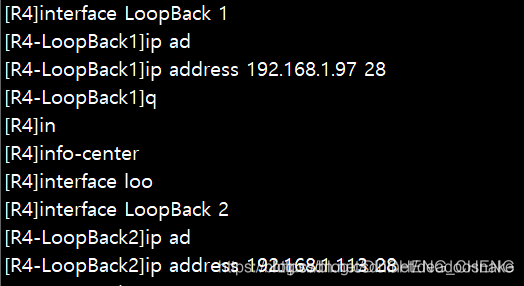

R4如下
在这里插入图片描述

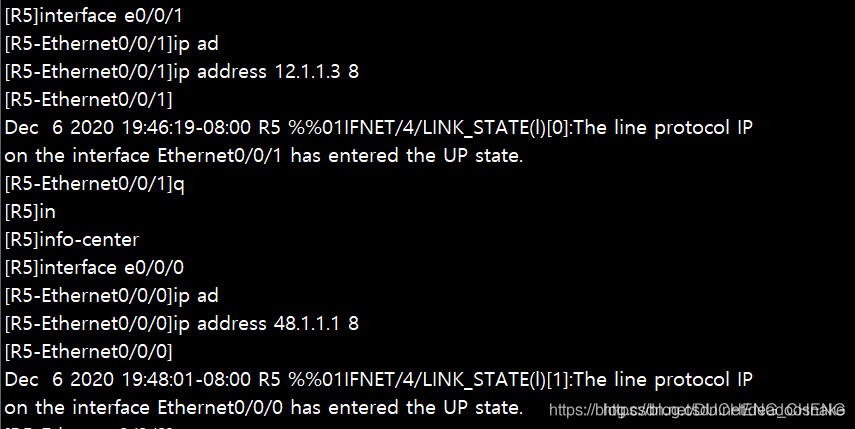

R5如下
在这里插入图片描述

二。宣告

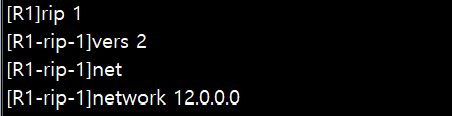

R1如下
在这里插入图片描述

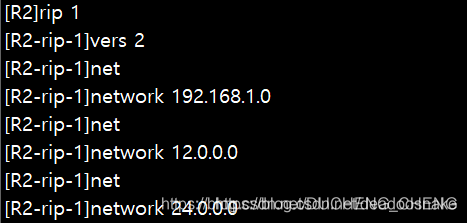

R2如下
在这里插入图片描述

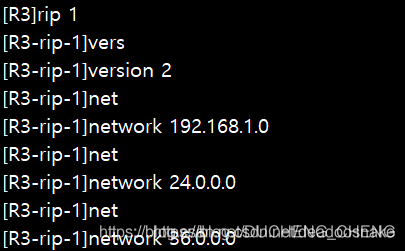

R3如下
在这里插入图片描述

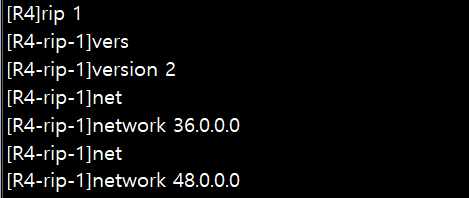

R4如下
在这里插入图片描述

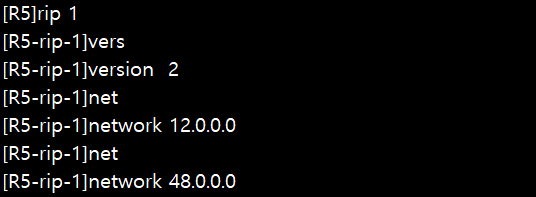

R5如下
在这里插入图片描述

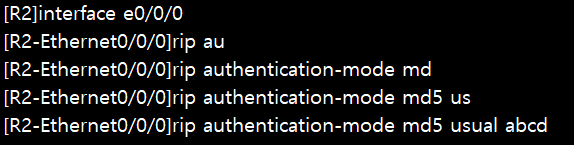

三。手工密文认证
在同邻居直连的接口上使用，保证更新安全
在这里插入图片描述

四。手工汇总
在更新源路由器上向所有更新发出的接口上配置
R2如下
在这里插入图片描述

R3如下
在这里插入图片描述

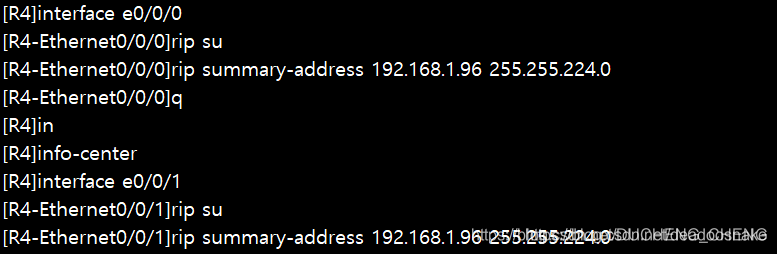

R4如下
在这里插入图片描述

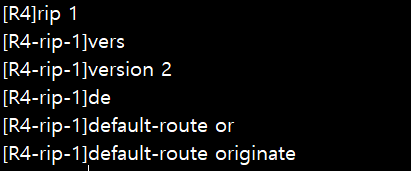

四。添加缺省路由
在边界路由器配置一条缺省指令，那么内网的路由器会自动生成一条指向边界路由器的缺省。边界路由器去往外部的缺省路由，需要手工配置
应在R4上配置，因为R4的环回未被宣告，模拟外网环境，边界路由
在这里插入图片描述

五。加快收敛速度
成比例修改计时器时间，切勿修改的过小，所有设备均需修改

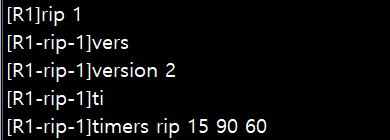

R1如下
在这里插入图片描述

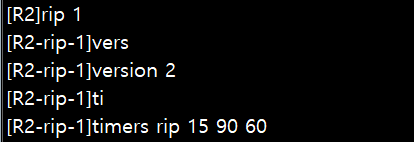

R2如下
在这里插入图片描述

R3如下
在这里插入图片描述

R4如下
在这里插入图片描述

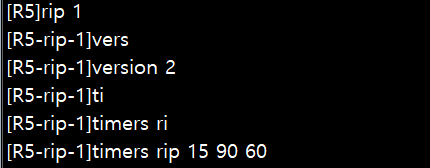

R5如下
在这里插入图片描述

最后测试直连
在这里插入图片描述

当前全网可达
