在Altium Designer中，可以通过快捷键Shift+S或视图配置中的单层模式设置来只显示一个层。
方法一：使用快捷键Shift+S
- 在PCB编辑界面，按下快捷键Shift+S。
- 按一次：弱化其他层的显示，突出当前层。
- 按两次：完全隐藏其他层，仅显示当前层。
- 再次按Shift+S可恢复多层显示模式。
方法二：通过视图配置设置单层模式
- 在PCB界面按下字母L，打开视图配置对话框（View Configuration）。

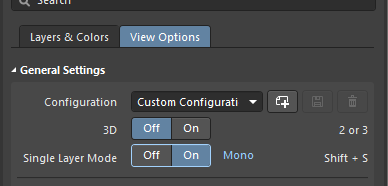

- 在View Options选项卡中，找到Single Layer Mode选项：

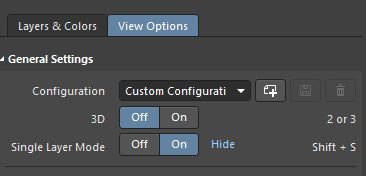

- 选择Hide Other Layers：隐藏其他层，仅显示当前层。默认勾选；

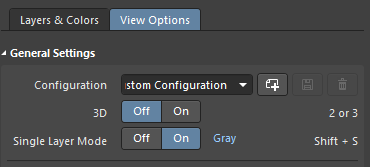

- 选择Gray Scale Other Layers：以灰度显示其他层，突出当前层。默认没有勾选；

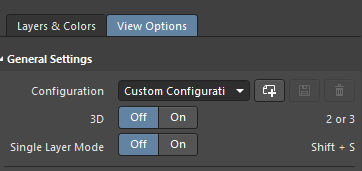

- 取消勾选单层模式即可恢复默认显示。

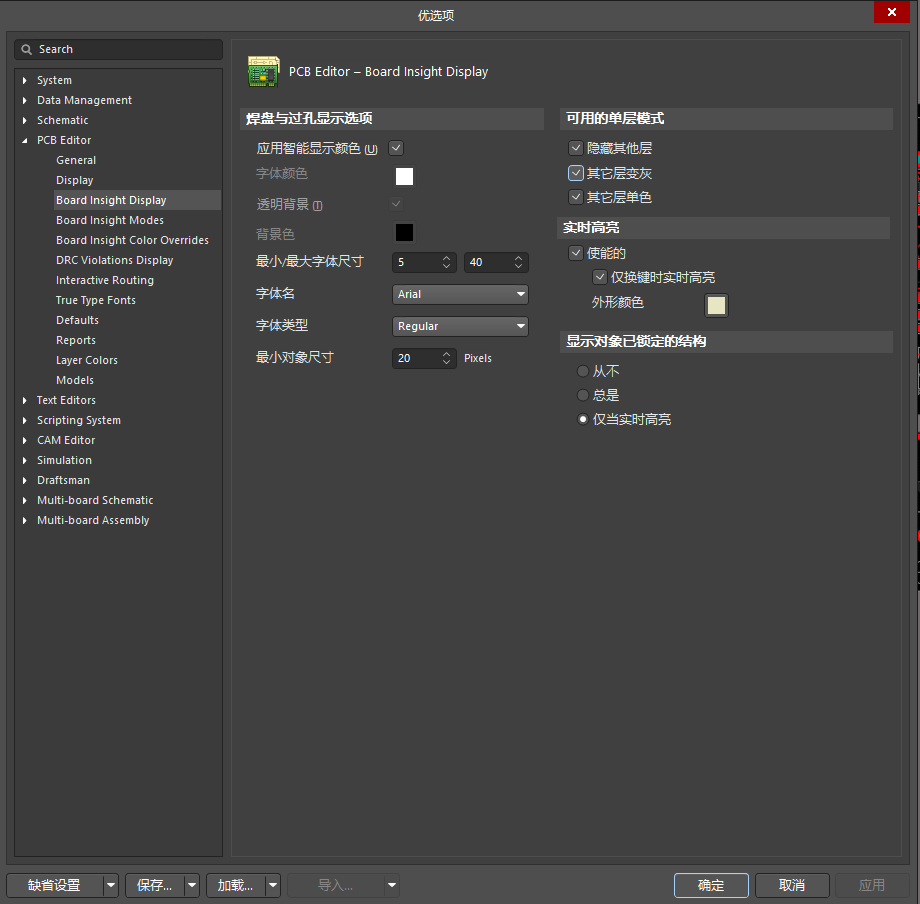

右上角 设置系统参数---》PCB editor---》board insight display---》可用的单层模式---》勾选其他层变灰；
注意事项
- 3D模式下同样支持Shift+S快捷键实现单层显示。
