Pads文件转换Allegro 后，整板封装PAD名字是按照数字命名的，如何按规则重命名？

转换PCB存在的隐患风险

很多PCB工程师应该知道Pads PCB文件转换成ALLEGRO文件后，整板的封装PAD名字会以PAD1，PAD2，… 等等 以此类推以数字结尾的方式命名下去。

这种PAD命名方式，不仅看起来不规范，而且对后续设计也有很大的隐患风险。
比如一开始先从一个Pads文件转换Allegro PCB，后续改版需要新增加封装，增加的封装刚好在另一个Pads PCB中，又需要去转换成Allegro PCB，提取需要的封装，这个时候就不知不觉的埋下了隐患风险。
因为每一个Pads PCB文件转换成ALLEGRO文件后，整板的封装PAD名字都会以PAD1，PAD2，…等等 。这样就会导致上面所说的例子中，新增加封装里面的PAD名称和改版前PCB中PAD名称很有可能存在重复，但是两个焊盘又是完全不一样的大小，这样就会导致设计焊盘出错。
下面就分享一下Pads文件转换Allegro PCB后封装如何按PAD大小规则的重命名，避免设计出错。

封装PAD名字规则重命名

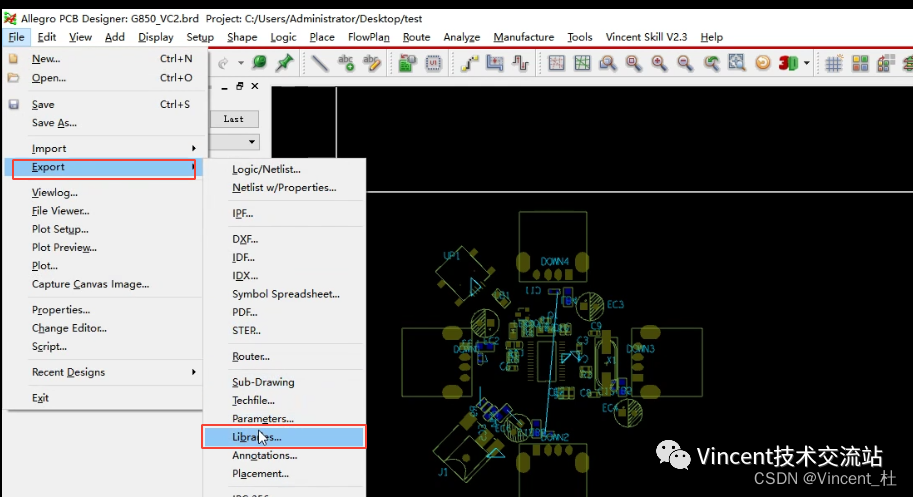

1、导出整板PCB封装到一个新的lib文件路径

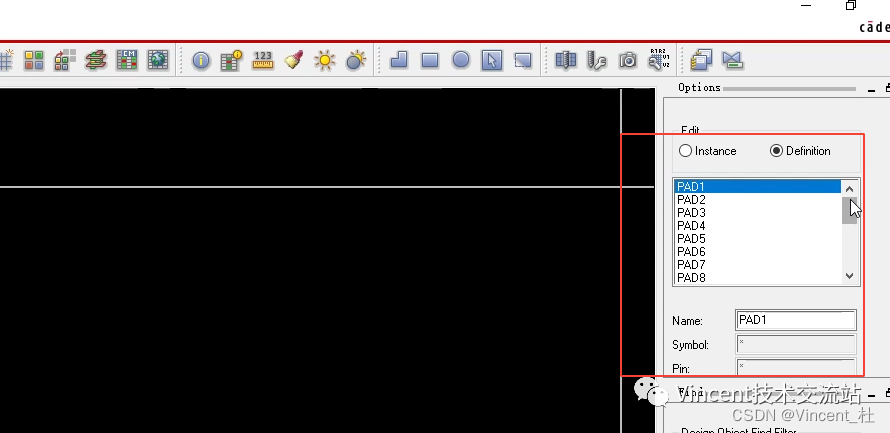

2、任意打开一个封装，可以看出PAD名字是以数字结尾的命名。

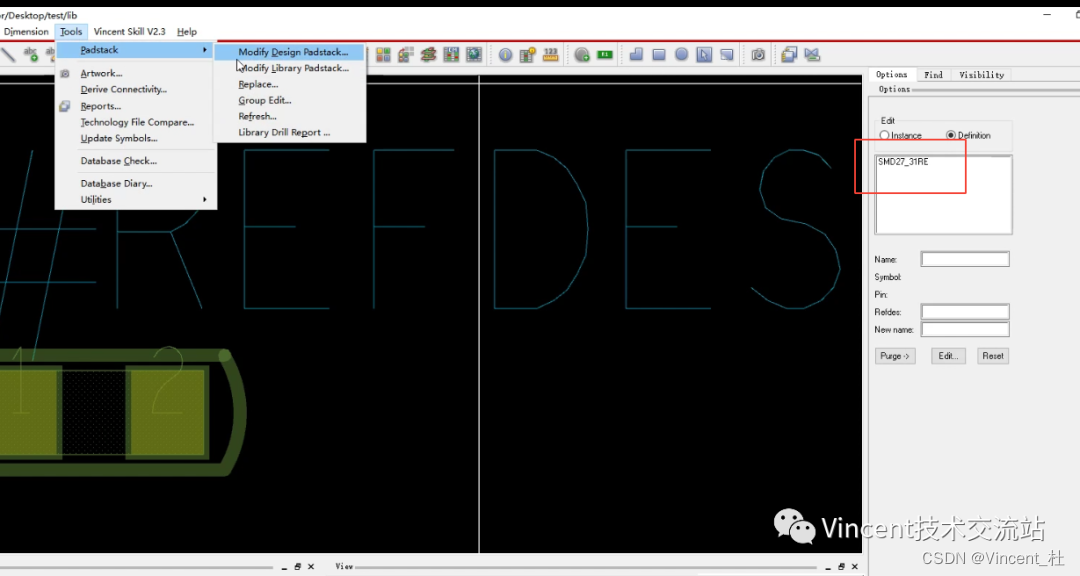

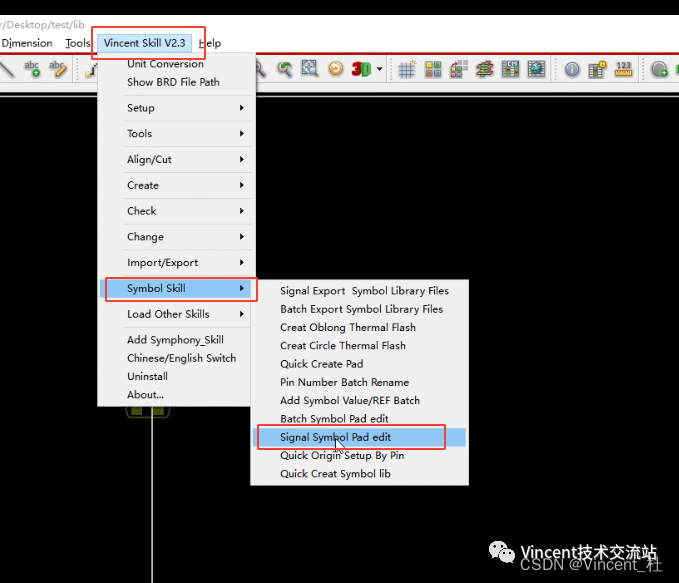

3、执行Vincent Skill V2.3 -->Symbol Skill–> Signal Symbol Pad Edit命令，可以单独对一个封装里PAD规则的重命名。

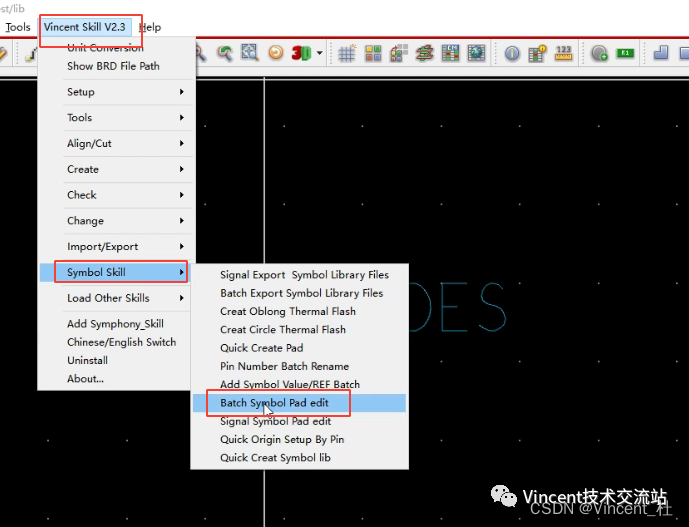

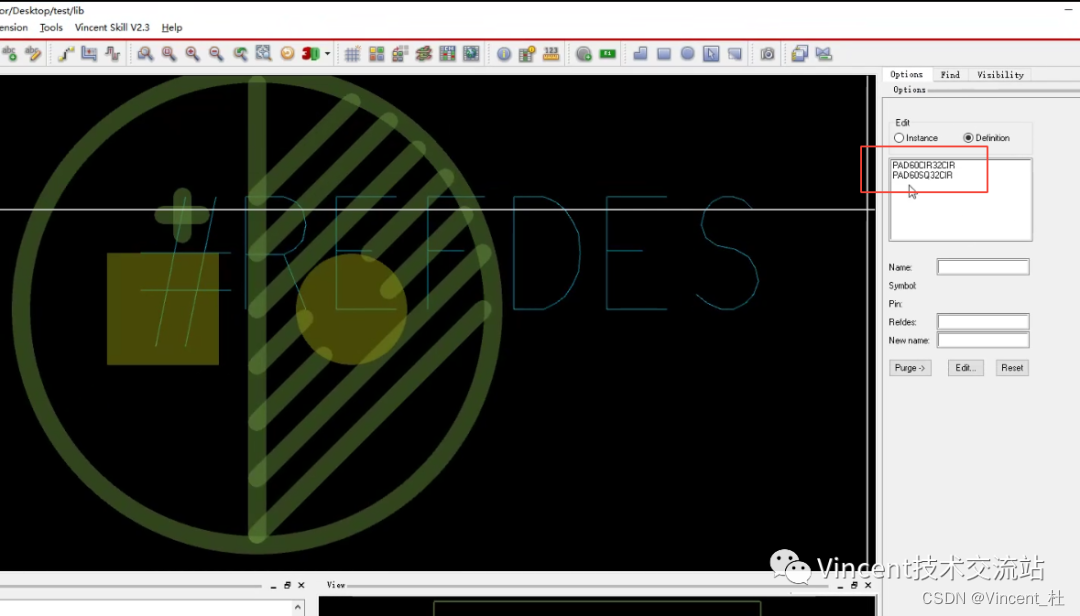

4、执行Vincent SkillV2.3 -->Symbol Skill–> Signal Symbol Pad Edit命令，可以批量的对整个lib路径下所有封装PAD规则的重命名。
