计算机网络_实验1_集线器 & ARP协议

任务

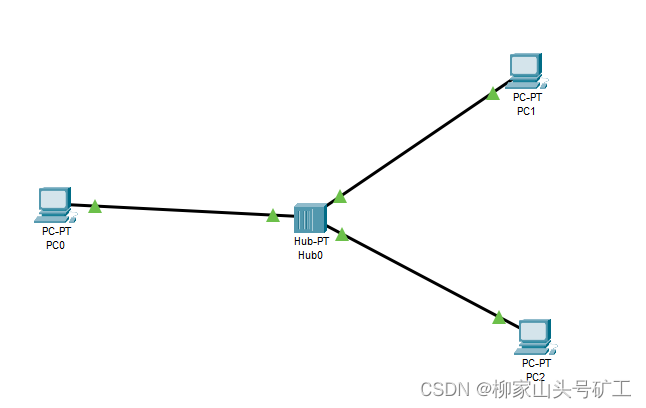

网络拓扑：

操作：
PC0向PC1发送一个ICMP报文

流程

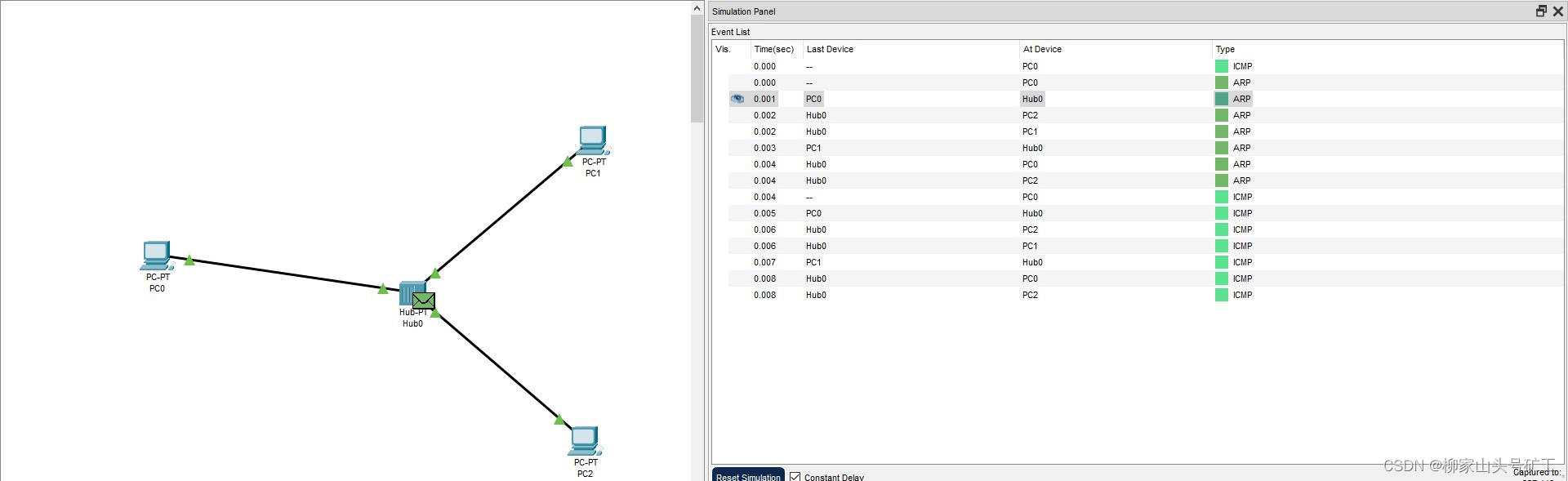

环境初始化

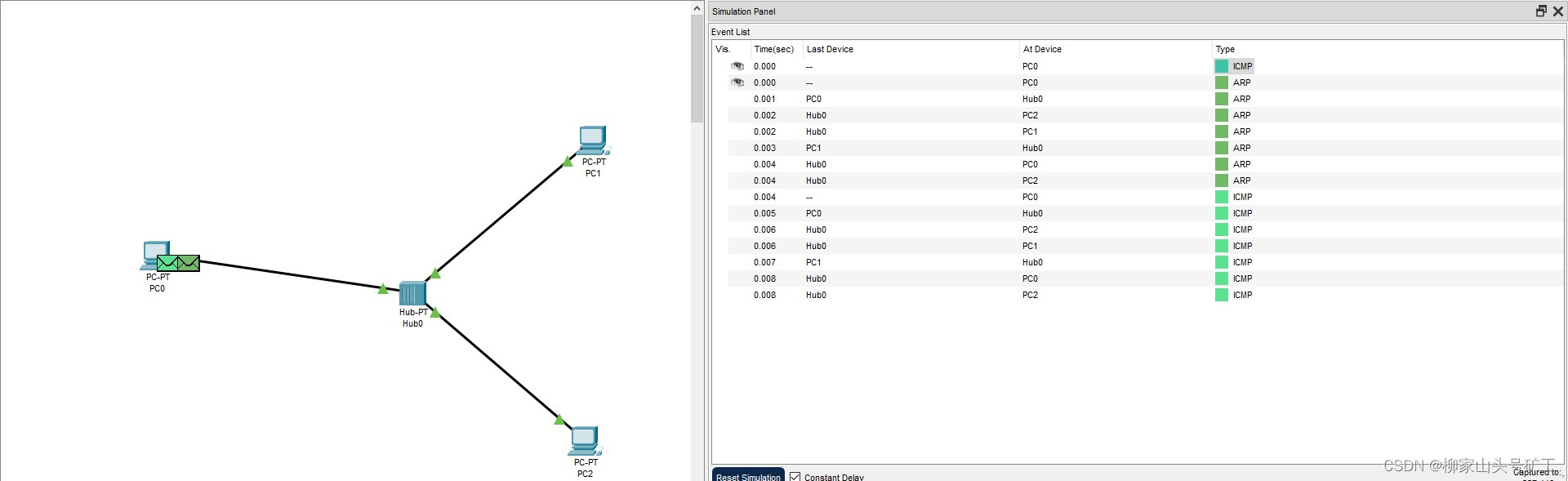

第1步

准备发送ICMP报文，在ARP缓存中查找目标IP地址对应的MAC地址，初次启动的原因，缓存为空，于是使用ARP协议在本网络内广播一个ARP报文，其中包含了目标IP地址、PC0的IP、MAC地址

第2步

PC0将报文发给集线器，集线器工作在物理层，不对ARP报文做任何修改，将接收到的报文向除了接收端口以外的其他端口转发出去

第3步

PC2接收到ARP报文，将其中的目标IP地址提取出来与自身IP地址对比，发现两者不一致，丢弃报文
PC1接收到ARP报文，将其中的目标IP地址提取出来与自身IP地址对比，发现两者一致，则将PC0的IP地址以及MAC地址提取出来先放入自身的ARP缓存中，再将其作为目标地址，并附上自身的IP地址以及MAC地址作为源地址，发送给集线器
