【echarts】ECharts柱状图(横向+双Y轴)-部分配置项

转载 已于 2023-03-24 16:59:35 修改 · 3.4k 阅读 · 16 ·
CC 4.0 BY-SA版权
原文链接：https://blog.youkuaiyun.com/weixin_46917162/article/details/119844275
文章标签：

#echarts #前端 #javascript

于 2022-10-13 07:52:41 首次发布
本文介绍如何使用ECharts配置横向柱状图及双Y轴图表，并提供具体配置代码示例，包括自定义提示信息、图例设置等，适用于网页数据可视化需求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

@TOC

。

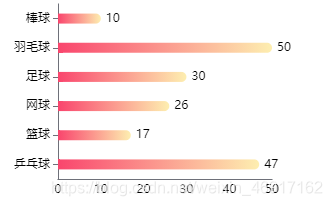

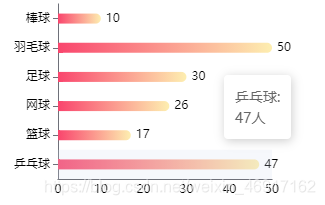

1.横向柱状图+自定义提示信息

1.1效果图:

在这里插入图片描述
在这里插入图片描述
2.option的配置:

var option1 = {
                //提示框，默认显示
                tooltip: {
                    trigger: 'axis',
                    axisPointer: {// 坐标轴指示器，坐标轴触发有效
                        type: 'shadow'// 默认为直线，可选为：'line' | 'shadow'
                    },
                    // 控制提示格式
                    formatter: function(param){
                        return `${param[0].axisValue}: <br/>${param[0].value}人`
                    }
                },
                //控制直角坐标系与容器上下左右的距离
                grid: {
                    left: '2%',
                    right: '12%',
                    bottom: '0',
                    top: '4%',
                    containLabel: true,//gid区域是否包含坐标轴的刻度标签。
                },
                // x轴（指的是水平的那条线）相关配置
                xAxis: [
                    {
                        type: 'value',//x轴数据类型，value时就是值，category时就是分类，可用于区分y轴与x轴
                        axisLabel: {    // 坐标轴标签
                            show: true,  // 是否显示
                            // inside: true, // 标签是否朝内,默认false
                            interval: 0,//设置刻度间间隔，0表示全部显示不间隔；auto:表示自动根据刻度个数和宽度自动设置间隔个数
                            rotate: 0, // 旋转角度
                            margin: 5, // 刻度标签与轴线之间的距离
                            color: '#000',  // 标签颜色默认取轴线的颜色
                            fontSize: 12//标签字号
                        },
                        splitLine: {    // 网格线
                            show: false  // 是否显示，默认为true
                        },
                        axisLine: {    // 坐标轴 轴线
                            show: true,  // 是否显示,默认false
                            lineStyle: {
                            // color: '#FFFFFF',//轴线颜色
                            width: 1,//轴线宽度
                            type: 'solid'//轴线类型
                            }
                        },
                    }
                ],
                // y轴（垂直的那条线）设置
                yAxis: [
                    {
                        type: 'category',
                        data: ['棒球','羽毛球','足球','网球','篮球','乒乓球'],//类目轴数据
                        axisLabel: {    // 坐标轴标签
                            show: true,  // 是否显示
                            inside: false, // 是否朝内
                            color: '#000',
                            fontSize: 12
                        },
                        splitLine: {    // 网格线
                            show: false  // 是否显示，默认为false
                        },
                        axisLine: {    // 坐标轴 轴线
                            show: true,  // 是否显示
                            lineStyle: {
                            // color: '#FFFFFF',
                            width: 1,
                            type: 'solid'
                            }
                        },
                        boundaryGap: true,//显示刻度，默认为 true,只是作为分隔线，标签和数据点都会在两个刻度之间的带中间
                        axisTick: {//坐标轴刻度相关
                            alignWithLabel: true,//类目轴中在`boundaryGap`为`true`的时候有效，可以保证刻度线和标签对齐
                        },
                        inverse:true,//翻转y轴数据
                    }
                ],
                series: [
                    {
                        name: '直接访问',
                        type: 'bar',//表明柱状体，饼图是pie，折线图是line
                        barWidth: 10,//柱子宽度
                        data: [10,50,30,26,17,47],//值数据，与类型数据一一对应
                        itemStyle: {
                            // emphasis: {
                            //     barBorderRadius: 7,
                            // },
                            normal: {//柱子相关设置
                                barBorderRadius: [0,7,7,0],//设置柱子圆角;左上-右上-右下-左下
                                label: {//柱子标签相关
                                    show: true,
                                    position: 'right',//柱子标签位置
                                    textStyle: {//柱子标签文本设置
                                        color: '#000',
                                        fontSize: 12
                                    },
                                },
                                color: new echarts.graphic.LinearGradient(//柱子加渐变色
                                    0, 0, 1, 0,
                                    [
                                        {offset: 0, color: '#F9456D'},//柱图渐变色
                                        // {offset: 0.5, color: '#44C0C1'},//柱图渐变色
                                        {offset: 1, color: '#FDEEB0'},//柱图渐变色
                                    ]
                                )
                            },
                        }
                    }
                ],
            };

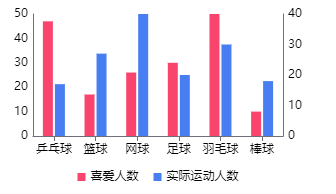

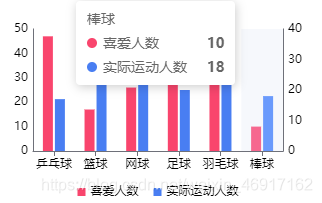

2.双Y轴+图例

在这里插入图片描述
在这里插入图片描述
2.2option的配置:

var option1 = {
                //提示框，默认显示
                tooltip: {
                    trigger: 'axis',
                    axisPointer: {// 坐标轴指示器，坐标轴触发有效
                        type: 'shadow'// 默认为直线，可选为：'line' | 'shadow'
                    }
                },
                //控制直角坐标系与容器上下左右的距离
                grid: {
                    left: '2%',
                    right: '2%',
                    bottom: '15%',
                    top: '14%',
                    containLabel: true,//gid区域是否包含坐标轴的刻度标签。
                },
                //图例相关
                legend: {
                    top:'90%',
                    left:'center',
                    data:['喜爱人数','实际运动人数'],//与series两个对象中的name对应
                    itemGap: 15, // 图例间隔
                    itemWidth: 8, //图例大小(小方块)
                    itemHeight: 8, //图例大小
                    orient: 'vertical',// horizontal   vertical
                    icon: "rectangle", //图例的形状
                    textStyle: { //图例文字的样式
                        color: '#000',
                        fontSize: 12
                    },
                },
                // x轴（指的是水平的那条线）相关配置
                xAxis: [
                    {
                        type: 'category',
                        data: ['棒球','羽毛球','足球','网球','篮球','乒乓球'],//类目轴数据
                        axisLabel: {    // 坐标轴标签
                            show: true,  // 是否显示
                            inside: false, // 是否朝内
                            color: '#000',
                            fontSize: 12,
                            interval: 0,//设置刻度间间隔，0表示全部显示不间隔；auto:表示自动根据刻度个数和宽度自动设置间隔个数
                        },
                        splitLine: {    // 网格线
                            show: false  // 是否显示，默认为false
                        },
                        axisLine: {    // 坐标轴 轴线
                            show: true,  // 是否显示
                            lineStyle: {
                            // color: '#FFFFFF',
                            width: 1,
                            type: 'solid'
                            }
                        },
                        boundaryGap: 'true',//显示刻度，默认为 true,只是作为分隔线，标签和数据点都会在两个刻度之间的带中间
                        axisTick: {//坐标轴刻度相关
                            alignWithLabel: true,//类目轴中在`boundaryGap`为`true`的时候有效，可以保证刻度线和标签对齐
                        },
                        inverse:true,//翻转y轴数据
                    }
                ],
                // y轴（垂直的那条线）设置
                yAxis: [
                    {
                        type: 'value',//x轴数据类型，value时就是值，category时就是分类，可用于区分y轴与x轴
                        axisLabel: {    // 坐标轴标签
                            show: true,  // 是否显示
                            // inside: true, // 标签是否朝内,默认false
                            // interval: 0,//设置刻度间间隔，0表示全部显示不间隔；auto:表示自动根据刻度个数和宽度自动设置间隔个数
                            rotate: 0, // 旋转角度
                            margin: 5, // 刻度标签与轴线之间的距离
                            color: '#000',  // 标签颜色默认取轴线的颜色
                            fontSize: 12//标签字号
                        },
                        splitLine: {    // 网格线
                            show: false  // 是否显示，默认为true
                        },
                        axisLine: {    // 坐标轴 轴线
                            show: true,  // 是否显示,默认false
                            lineStyle: {
                            // color: '#FFFFFF',//轴线颜色
                            width: 1,//轴线宽度
                            type: 'solid'//轴线类型
                            }
                        },
                    },
                    {
                        type: 'value',//x轴数据类型，value时就是值，category时就是分类，可用于区分y轴与x轴
                        axisLabel: {    // 坐标轴标签
                            show: true,  // 是否显示
                            // inside: true, // 标签是否朝内,默认false
                            // interval: 0,//设置刻度间间隔，0表示全部显示不间隔；auto:表示自动根据刻度个数和宽度自动设置间隔个数
                            rotate: 0, // 旋转角度
                            margin: 5, // 刻度标签与轴线之间的距离
                            color: '#000',  // 标签颜色默认取轴线的颜色
                            fontSize: 12//标签字号
                        },
                        splitLine: {    // 网格线
                            show: false  // 是否显示，默认为true
                        },
                        axisLine: {    // 坐标轴 轴线
                            show: true,  // 是否显示,默认false
                            lineStyle: {
                            // color: '#FFFFFF',//轴线颜色
                            width: 1,//轴线宽度
                            type: 'solid'//轴线类型
                            }
                        },
                    }
                ],
                series: [
                    {
                        name: '喜爱人数',
                        type: 'bar',//表明柱状体，饼图是pie，折线图是line
                        barWidth: 10,//柱子宽度
                        data: [10,50,30,26,17,47],//值数据，与类型数据一一对应
                        yAxisIndex: 0,//数据的刻度对应左边
                        itemStyle: {
                            // emphasis: {
                            //     barBorderRadius: 7,
                            // },
                            normal: {//柱子相关设置
                                // barBorderRadius: [7,7,0,0],//设置柱子圆角;左上-右上-右下-左下
                                color: '#F9456D'
                            },
                        }
                    },
                    {
                        name: '实际运动人数',
                        type: 'bar',//表明柱状体，饼图是pie，折线图是line
                        barWidth: 10,//柱子宽度
                        data: [18,30,20,40,27,17],//值数据，与类型数据一一对应
                        yAxisIndex: 1,//数据的刻度对应右边
                        itemStyle: {
                            // emphasis: {
                            //     barBorderRadius: 7,
                            // },
                            normal: {//柱子相关设置
                                color: '#497EF2'
                            },
                        }
                    }
                ],
            };

3.下次遇到需要其他配置的可以查看W3Cschool的教程:

https://www.w3cschool.cn/echarts_tutorial/echarts_tutorial-mec528xa.html

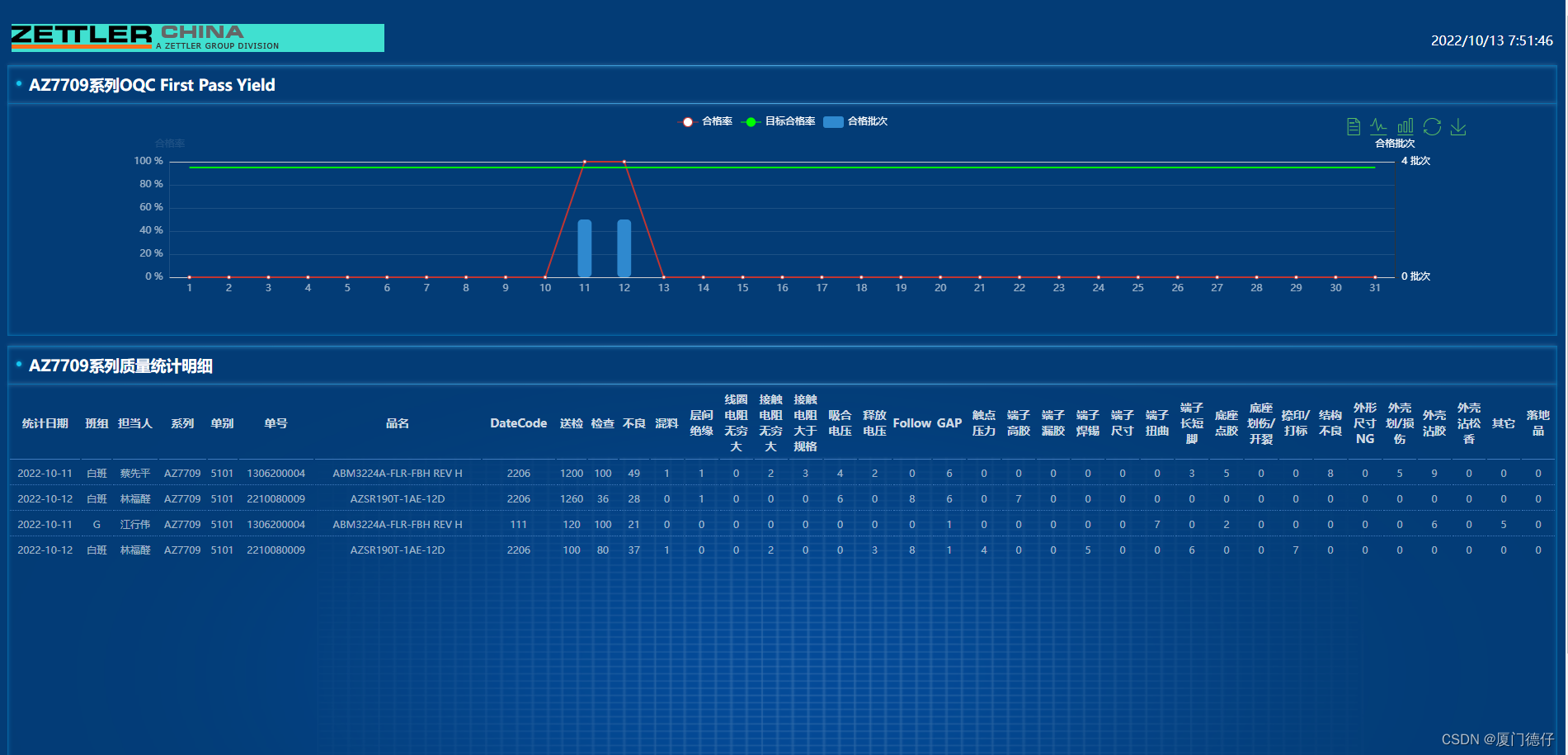

4.测试效果

在这里插入图片描述
