用Excel做排列图

排列图，又叫帕累托图、主次图，是按照发生频率大小顺序绘制的直方图，是QC中不可获取的工具。这里详细介绍一下用Excel做规范的排列图的方法。案例中用的是Excel2016.



比较规范的排列图应该是这样子，也是我们的目标。注意几个点：折线图从0开始；折线图与柱状图的交点；坐标轴；



一、原始数据和准备工作

首先，对于一组想要做排列图的数据，要有类别和频数这两个字段，然后是准备工作，对频数一列降序排列，求频数的频率和累积频率。如果这一步你已经很精通了可以跳到第二步画图。

1、对频数一列降序排列后，对频数求和。

sum函数搞定

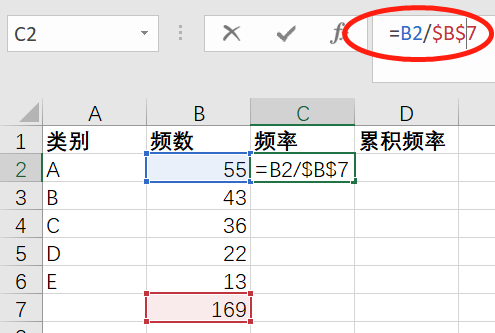

2、求频数对应的频率。

很简单，频数除以总和就可以，这里需要注意的是绝对引用”$”这个符号的运用。$B$7表示B和7都是不变的，往下拉是这样的：B2/B7，B3/B7，以此类推。$B7表示B不变，7会变，往下拉：B2/B7，B3/B8，以此。B$7表示B会变，7不变，往下拉和$B$7是一样的，但横着拉就不一样了，会成：B2/B7，C2/C7，等。这是绝对引用相对引用的一些小内容。



3、求累积频率
