3.2 CPU的自动化

CPU的自动化

• 改造1-使用2进制导线
• 改造2
• 根据整体流程开始改造
• 指令分析
• 指令MOV_A的开关2进制表格
• 手动时钟gif
• 自动时钟gif

根据之前的CPU内部结构改造,制造一个cpu控制单元

改造一

• 之前的CPU全由手动开关自己控制,极度繁琐,而开关能跟二进制一一对应, 开:1, 关:0
• 图1是之前的, 图2是改造后的,图3是改造后的近景图
• 把之前 WE,OE开关 全部替换成 能用二进制控制的导线
• 近景图可以看到改造后的WE,OE使用的导线都被编号了
• 例如: PC的WE:1号,OE:0号, 指令寄存器的WE:2号,OE:3号
• 与左边的二进制开关编号一一对应
• 这样,假设 PC给内存地址寄存器传值的话,也就是开启PC的OE,开启内存地址寄存器的WE,只需要在二进制开关上的第9位,和第0位 置1即可
• 效果图4: 模拟PC给内存地址寄存器传值

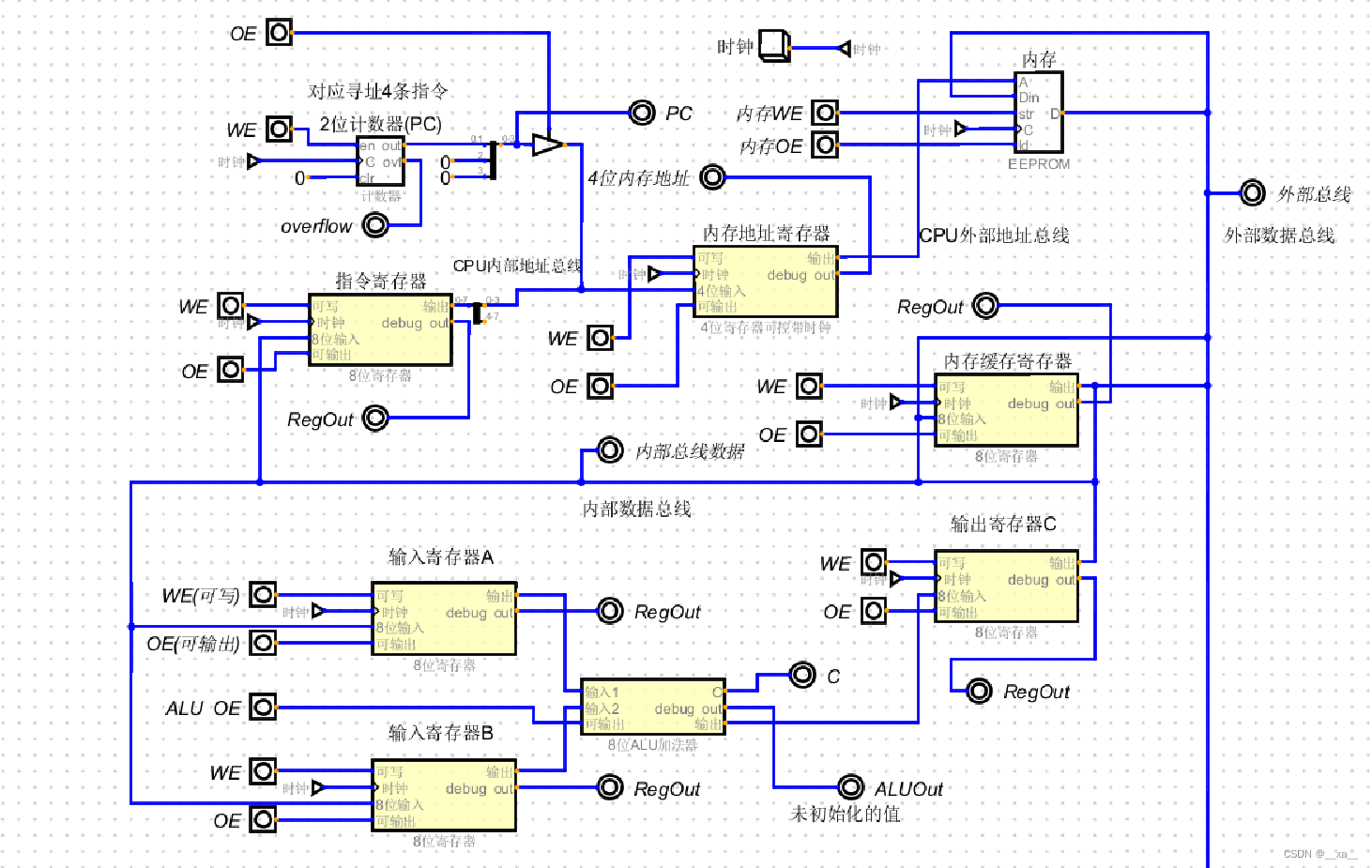

图1 之前的

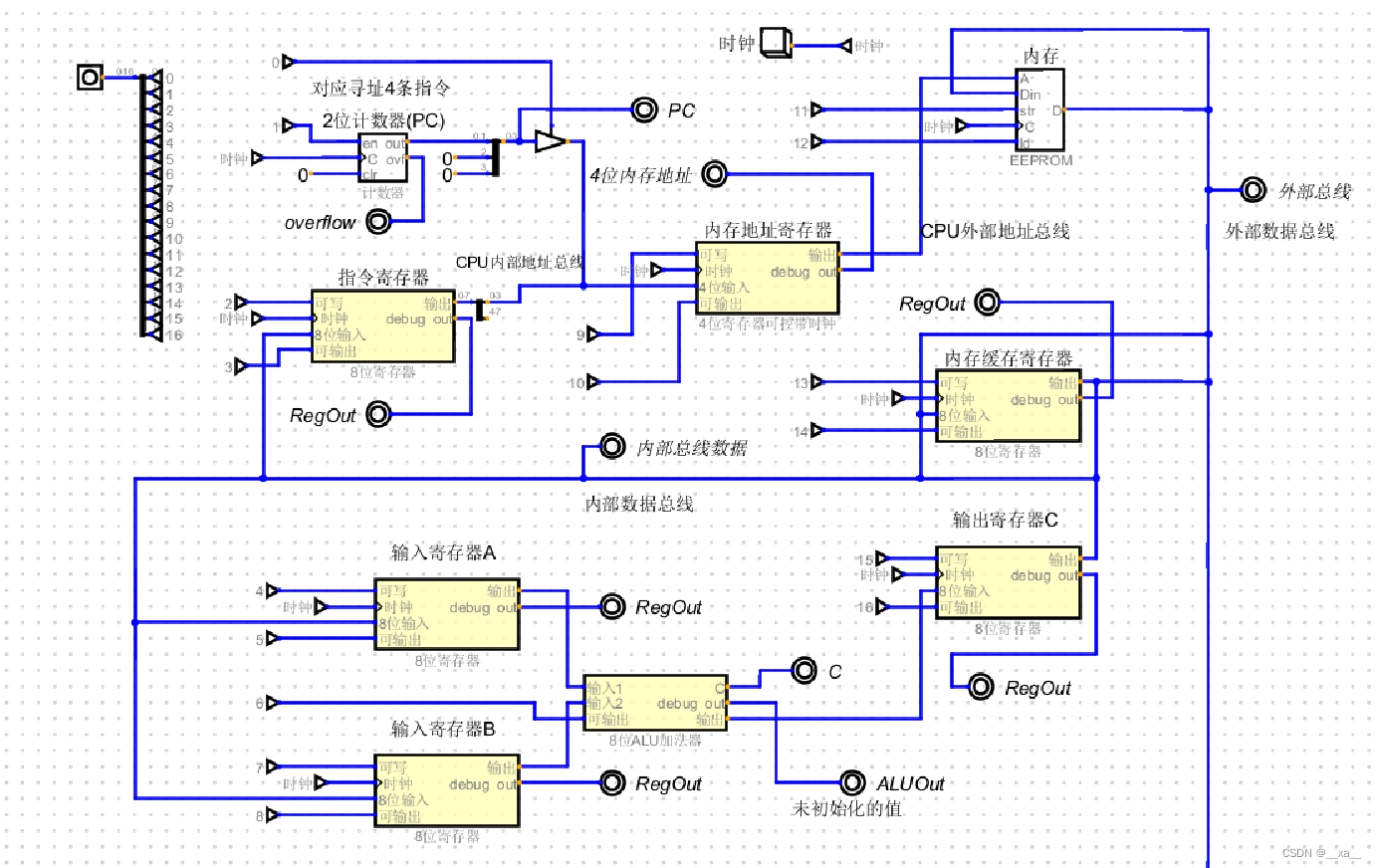

图2 改造后的

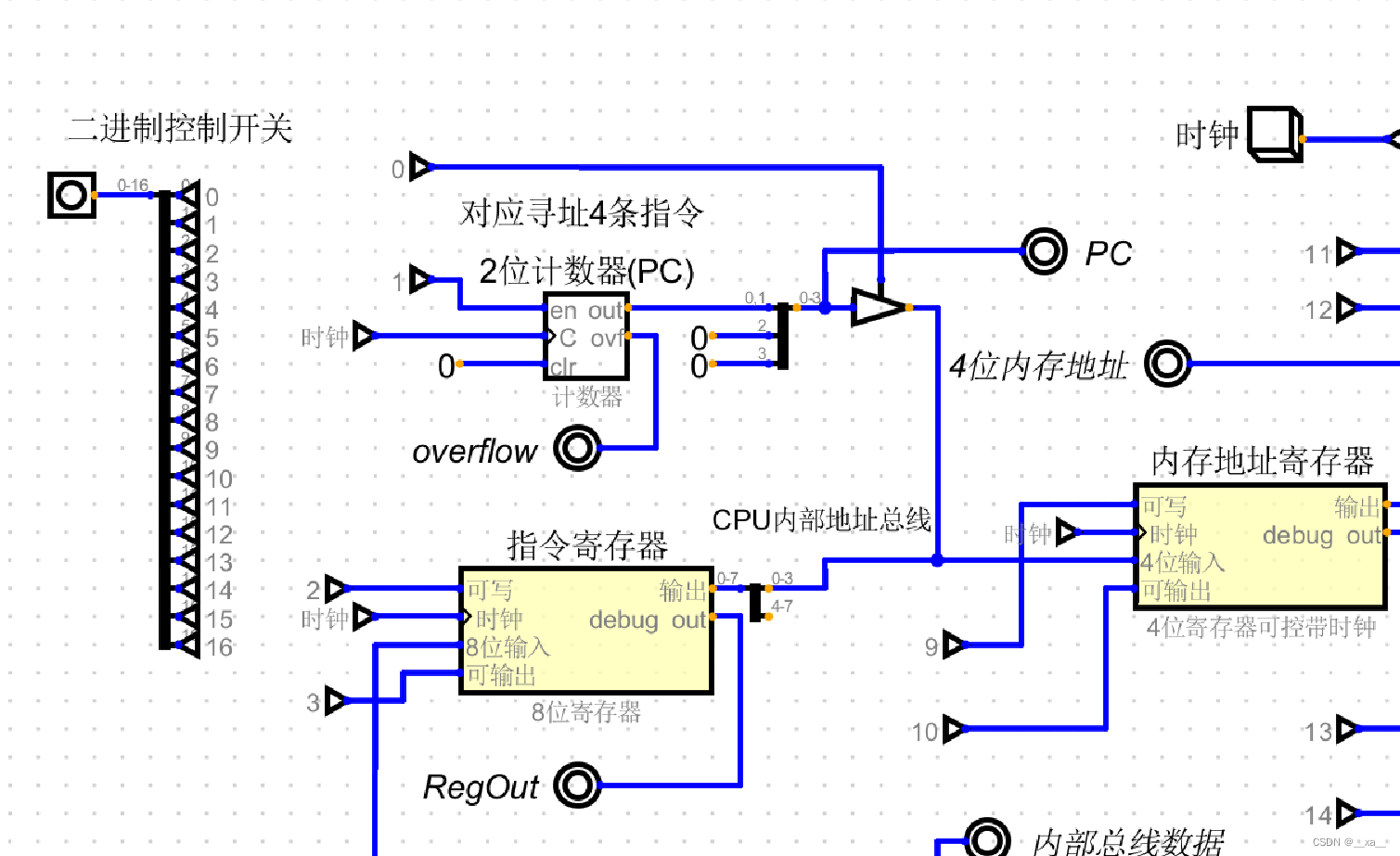

图3 近景图

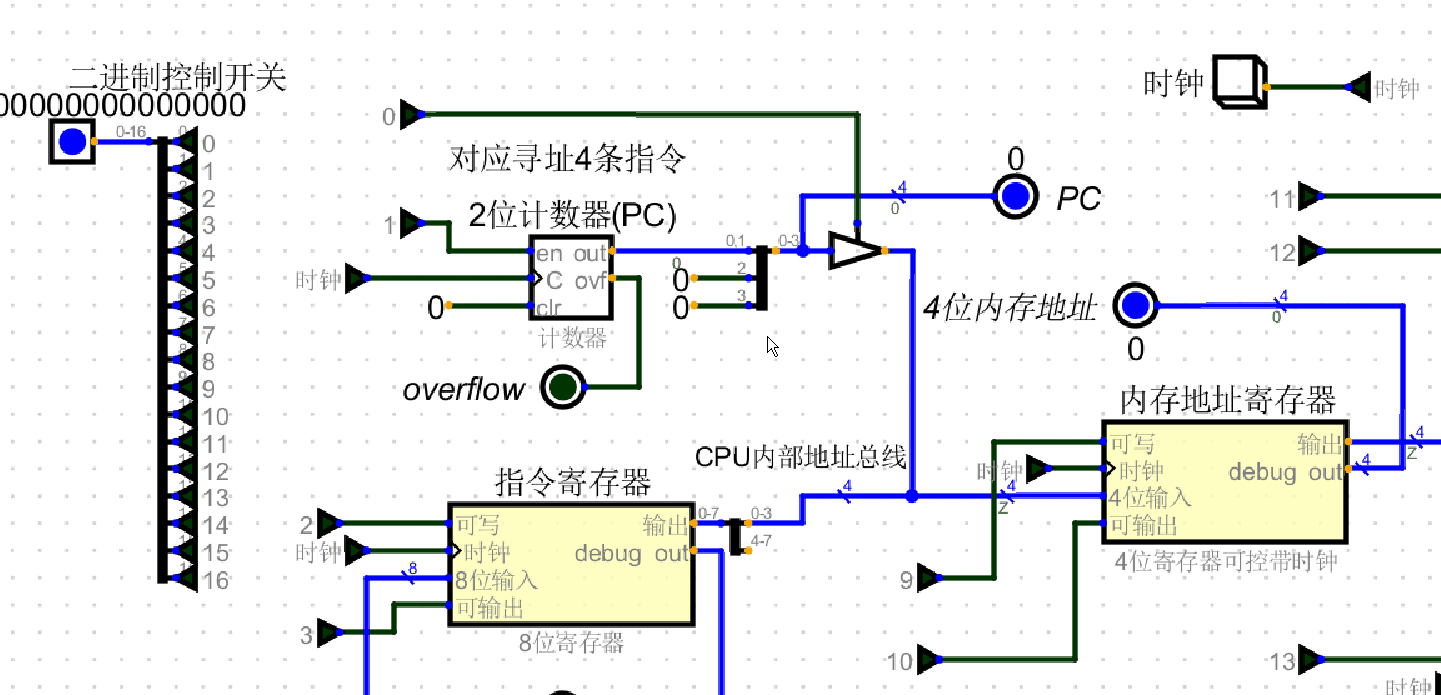

图4 模拟PC计数器 给 内存地址寄存器传值

改造二:

• 上述的改造还需要手动输入二进制,才能实现自动化,因此继续改造

• 根据之前写的整体流程,这里复制过来一份:<
