单臂路由 三层交换机

目录

1.单臂路由

        1.作用

        2.单臂路由表现形式

        3.如何配置单臂路由

    2.三层交换机

        1.作用

        2.本质

        3.原理

        4.实验​编辑

---

1.单臂路由

        1.作用

                实现不同vlan的通信

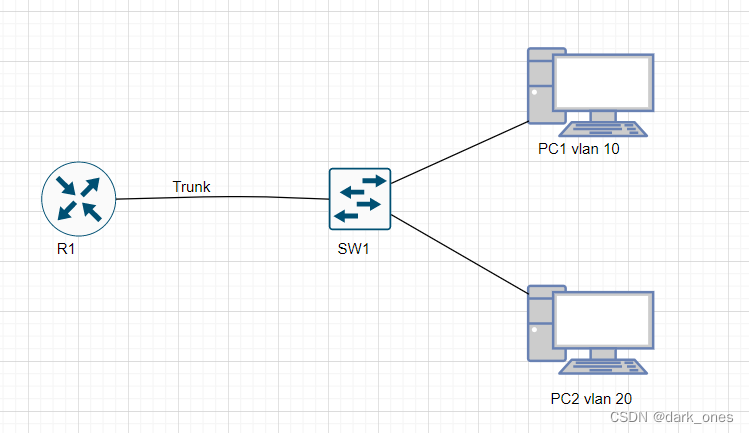

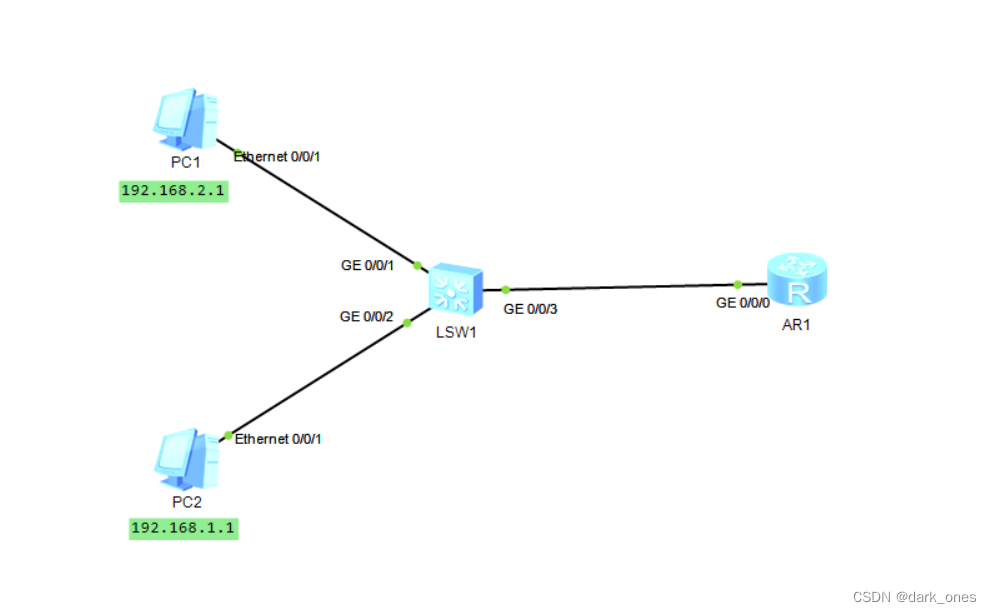

        2.单臂路由表现形式

        3.如何配置单臂路由

                        1.进入子接口                     ##  int g0/0/0.10 dot1q te+Tab vid 10

                        2.配置网关地址                  ##  ip add …………

                        3.将vlan id和关口关联       ##

                        4.开启ARP广播                 ##   arp b+Tab e+Tab

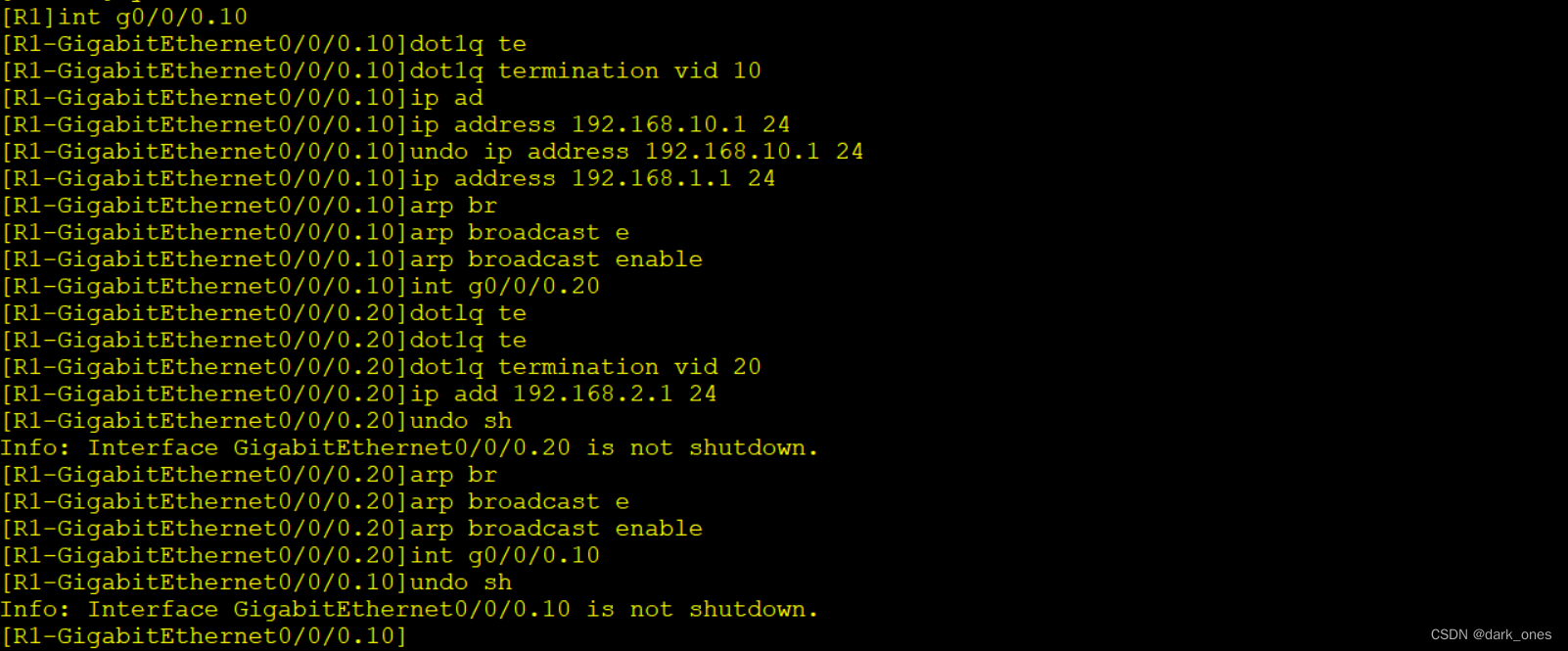

                          进入AR1

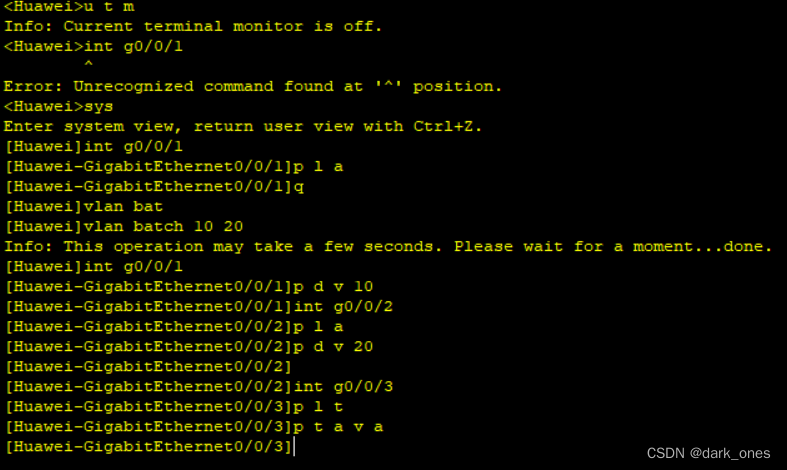

                           进入LSW1

    2.三层交换机

        1.作用

                实现不同vlan通信

        2.本质

                三层交换=二层交换+三层转发        一次路由多次转发

        3.原理

                生成MLS条目  后续跟MLS条目转发

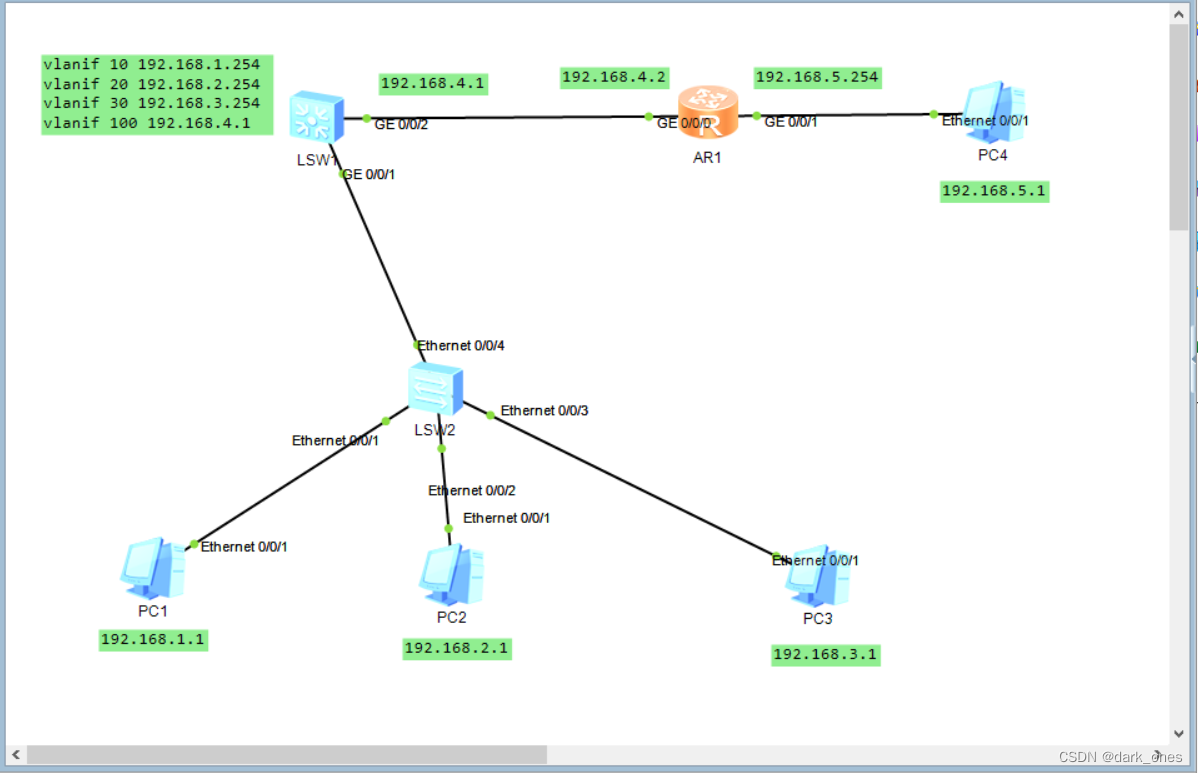

        4.实验

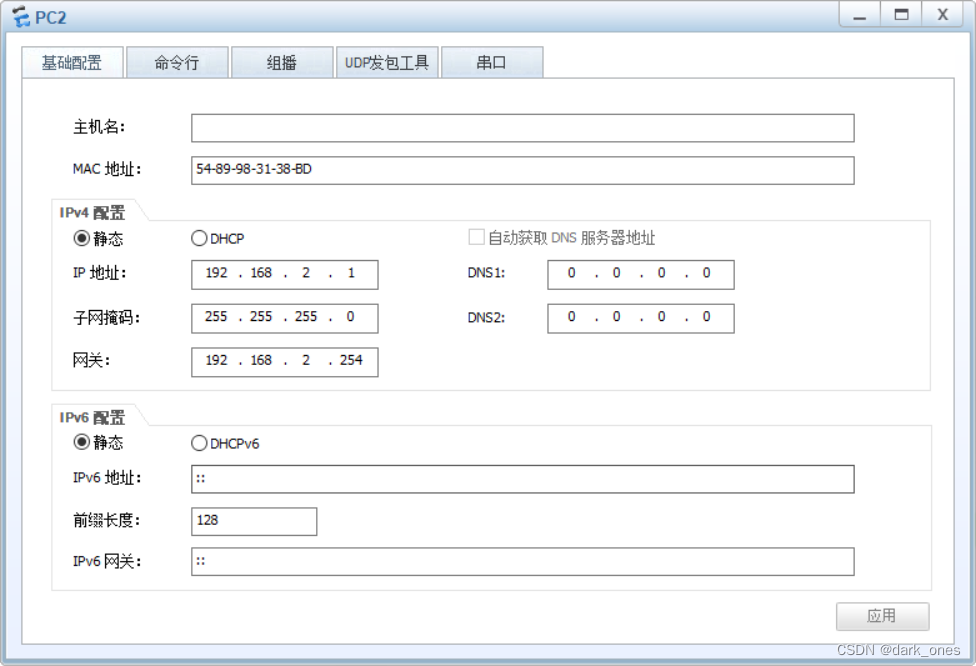

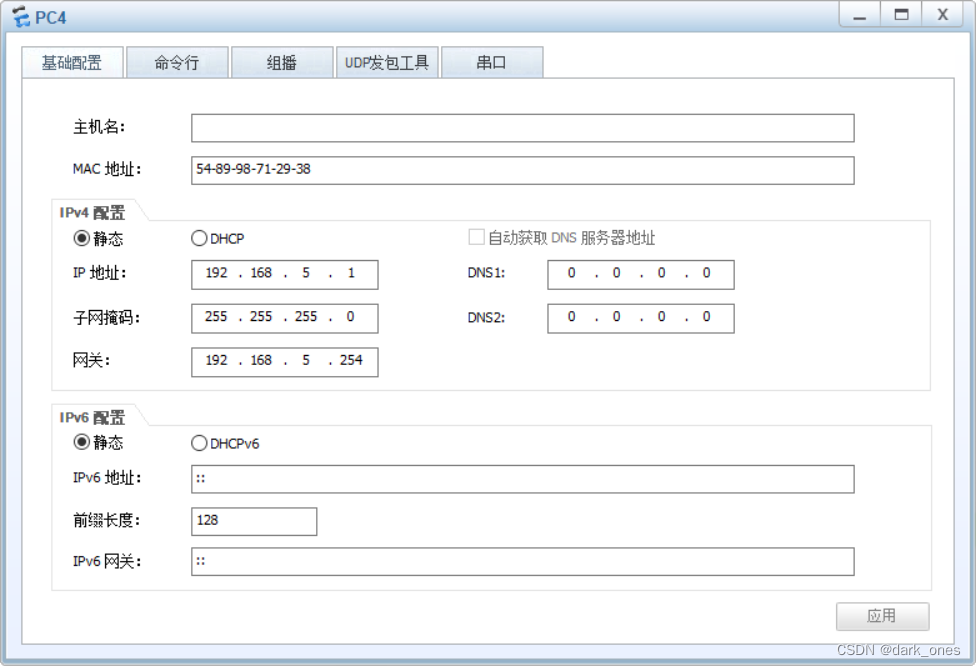

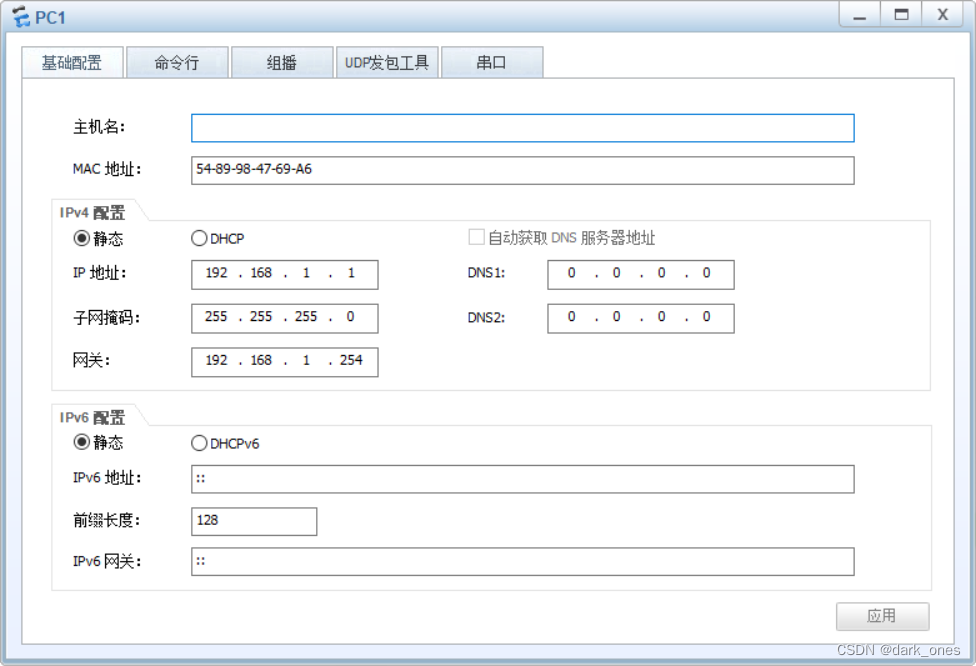

                        1配置PC1 2 3 4

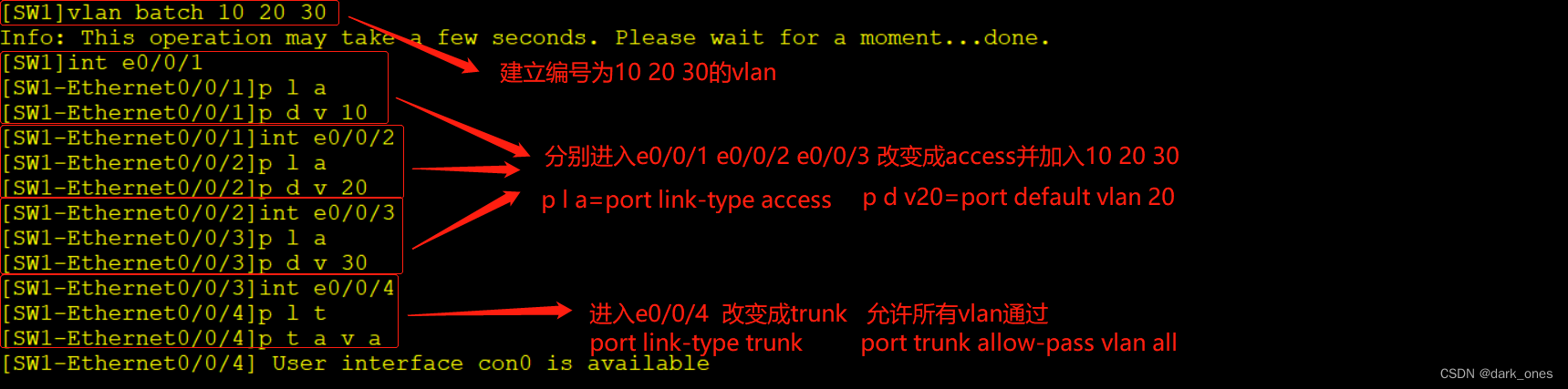

         2进入LSW2改名SW1

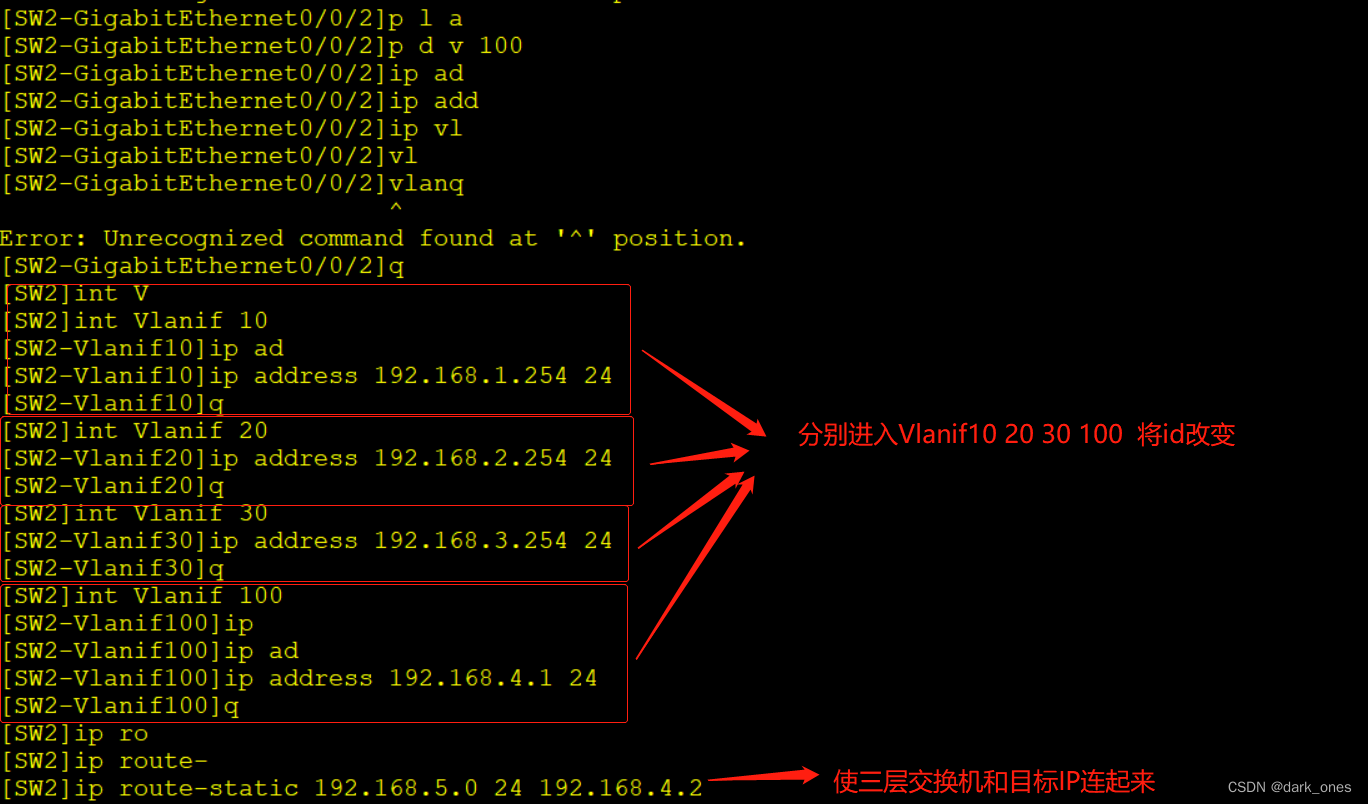

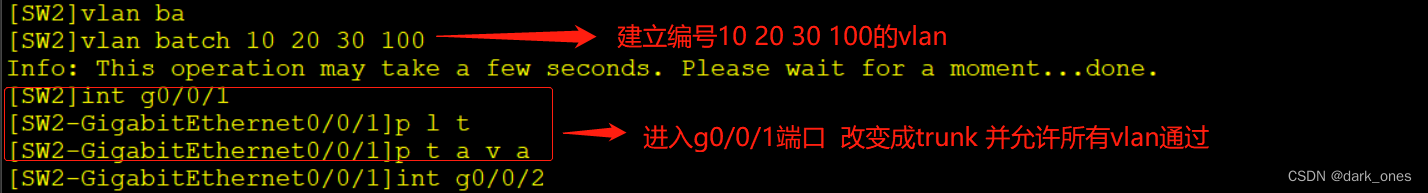

         3进入LSW1改名SW2

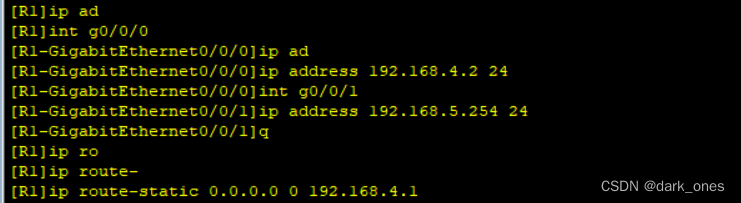

         4进入R1定位端口IP与PC建立默认路由
