一.概述

Otter 阿里巴巴分布式数据库同步系统：https://github.com/alibaba/otter

Otter底层依赖Canal接收和解析mysql binlog日志，提供了可配置化的同步机制，纯java开发，免费开源的，基于数据库增量日志解析，准实时同步到本机房或异地机房的mysql/oracle数据库，是一个分布式数据同步系统。

典型的应用场景：

1.异构库同步
- a. mysql -> mysql/oracle. (目前开源版只支持mysql增量,目标库可以是mysql或oracle,取决于canal的功能)
2.单机房同步 (数据库之间RTT < 1ms, RTT: 往返延迟)
- a.数据库版本升级
- b. 数据表迁移
- c. 异步二级索引
3.异地机房同步 (比如阿里巴巴国际站就是杭州和美国机房的数据库同步，RTT > 200ms)
- a. 机房容灾
4.双向同步
- a. 避免回环算法 (通用的解决方案，支持大部分关系型数据库)
- b. 数据一致性算法 (保证双A机房模式下，数据保证最终一致性)
5.文件同步
- a. 站点镜像 (进行数据复制的同时，复制关联的图片，比如复制产品数据，同时复制产品图片).

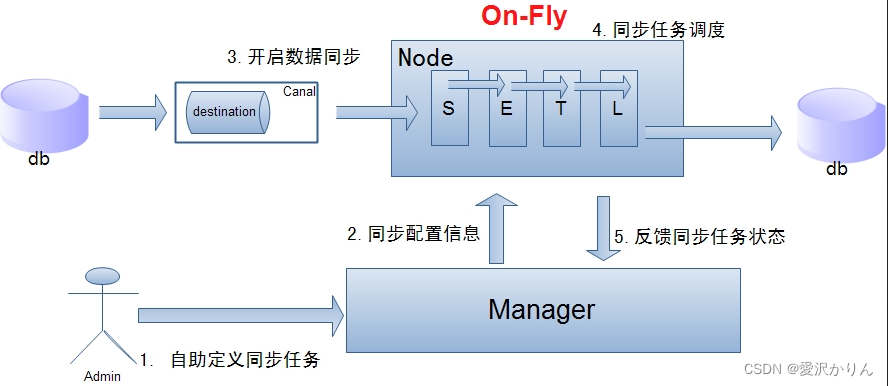

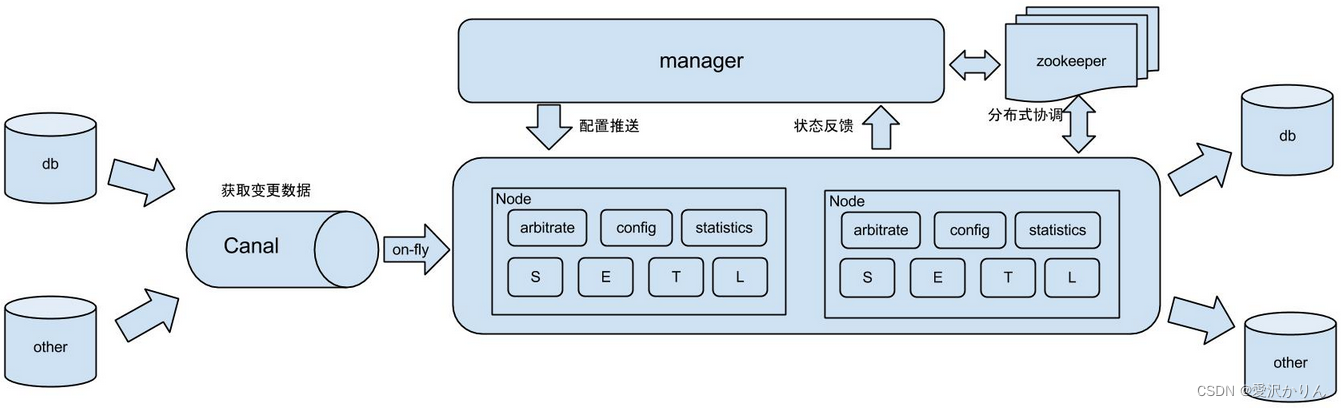

二.架构

请添加图片描述

说明：

db : 数据源以及需要同步到的库
Canal : 获取数据库增量日志，canal支持独立部署和内嵌使用两种模式。otter使用canal的内嵌方法获取数据库增量日志
manager :　配置同步规则设置数据源同步源等
zookeeper : 协调node进行协调工作
node : 负责任务处理，即根据任务配置对数据源进行解析并同步到目标数据库的操作。

原理描述：

基于Canal的开源产品，获取数据库增量日志数据。典型管理系统架构：manager(web管理)+node(工作节点)

1.manager运行时推送同步配置到node节点
2.node节点将同步状态反馈到manager上
3.基于zookeeper，解决分布式状态调度的，允许多node节点之间协同工作

单机房复制示意图：
请添加图片描述
说明：

数据on-Fly，尽可能不落地，更快的进行数据同步.
node节点可以有failover / loadBalancer.

三.前置准备

jdk、docker省略

在这里插入图片描述
可以看到我把’th服务器’克隆了两份，ip分配是
th服务器：192.168.136.160
th克隆1：192.168.136.161
th克隆2：192.168.136.162

四.Otter安装配置

一.MySQL安装

4.1.1创建源数据库

在th克隆1服务器创建数据库作为otter源数据库

cd /mnt
#创建目录，用于存放MySQL源库所需配置文件和数据，后续启动MySQL容器时需要进行目录映射
mkdir mysql_src
cd mysql_src
#conf目录用于存放MySQL数据库配置文件，data用于存放数据
mkdir conf data
cd conf
#创建MySQL数据库配置文件
vim docker.cnf
#文件内容
[mysqld]
server_id=1
character-set-server=utf8
collation-server=utf8_general_ci
binlog_format=row
log-bin=mysql-bin
sql_mode='ONLY_FULL_GROUP_BY,NO_AUTO_VALUE_ON_ZERO,STRICT_TRANS_TABLES,ERROR_FOR_DIVISION_BY_ZERO,NO_AUTO_CREATE_USER,NO_ENGINE_SUBSTITUTION'

#启动MySQL容器
docker run -id --name otter_mysql1 \
-v /mnt/mysql_src/data:/var/lib/mysql \
-v /mnt/mysql_src/conf:/etc/mysql/conf.d \
-p 3306:3306 \
-e MYSQL_ROOT_PASSWORD=123456 mysql:5.7

4.1.2创建目标数据库

在th克隆2服务器创建数据库作为otter目标数据库

cd /mnt
#创建目录，用于存放MySQL目标库所需配置文件和数据，后续启动MySQL容器时需要进行目录映射
mkdir mysql_dest
cd mysql_dest
#conf目录用于存放MySQL数据库配置文件，data用于存放数据
mkdir conf data
cd conf
#创建MySQL数据库配置文件
vim docker.cnf
#文件内容
[mysqld]
server_id=2
character-set-server=utf8
collation-server=utf8_general_ci
binlog_format=row
log-bin=mysql-bin
sql_mode='ONLY_FULL_GROUP_BY,NO_AUTO_VALUE_ON_ZERO,STRICT_TRANS_TABLES,ERROR_FOR_DIVISION_BY_ZERO,NO_AUTO_CREATE_USER,NO_ENGINE_SUBSTITUTION'

#启动MySQL容器
docker run -id --name otter_mysql2 \
-v /mnt/mysql_dest/data:/var/lib/mysql \
-v /mnt/mysql_dest/conf:/etc/mysql/conf.d \
-p 3306:3306 \
-e MYSQL_ROOT_PASSWORD=123456 mysql:5.7

mysql源数据库的binlog必须配置成row，才能够进行数据同步：

-- 必须开启log-bin二进制日志
show variables like 'log_bin';

-- binlong 格式必须是row，以下命令查看当前数据库binlog方式：
show variables like 'binlog_format';

-- 必须有server_id,该参数跟数据库复制有关，详情看官网
show variables like 'server_id';

-- 字符集character_set_server 必须是utf8,否则配置数据源表验证不通过。
show variables like 'character_set_server';

4.1.3初始化Otter配置数据库

在th服务器上创建数据库

cd /mnt
#创建目录，用于存放MySQL目标库所需配置文件和数据，后续启动MySQL容器时需要进行目录映射
mkdir mysql_otter
cd mysql_otter
#conf目录用于存放MySQL数据库配置文件，data用于存放数据
mkdir conf data
cd conf
#创建MySQL数据库配置文件
vim docker.cnf
#文件内容
[mysqld]
server_id=3
character-set-server=utf8
collation-server=utf8_general_ci
binlog_format=row
log-bin=mysql-bin
sql_mode='ONLY_FULL_GROUP_BY,NO_AUTO_VALUE_ON_ZERO,STRICT_TRANS_TABLES,ERROR_FOR_DIVISION_BY_ZERO,NO_AUTO_CREATE_USER,NO_ENGINE_SUBSTITUTION'

#启动MySQL容器
docker run -id --name otter_mysql \
-v /mnt/mysql_otter/data:/var/lib/mysql \
-v /mnt/mysql_otter/conf:/etc/mysql/conf.d \
-p 3306:3306 \
-e MYSQL_ROOT_PASSWORD=123456 mysql:5.7

在准备安装Otter的服务器的MySQL中执行以下SQL，创建名称为otter的数据库

create database otter DEFAULT CHARACTER SET utf8;
CREATE USER 'canal'@'%' IDENTIFIED BY 'canal';
GRANT ALL PRIVILEGES ON `otter`.* TO 'canal'@'%';
flush PRIVILEGES;

在otter数据库中创建表

https://github.com/alibaba/otter/blob/master/manager/deployer/src/main/resources/sql/otter-manager-schema.sql

二. zookeeper安装

在th服务器，安装一个单机的就行

#启动容器：
docker run -id --name my_zookeeper -p 2181:2181 zookeeper:3.4.14
#查看容器运行情况：
docker logs -f my_zookeeper

使用客户端连接zookeeper：

docker run -it --rm --link my_zookeeper:zk zookeeper:3.4.14 zkCli.sh -server zk

三.aria2安装

在th服务器安装，aria2是一个多线程下载工具，运行otter需要aria2的支持

yum -y install epel-release aria2

四.Otter manager

在th服务器安装

https://github.com/alibaba/otter/releases

mkdir /opt/otter
cd /opt/otter
# 将文件下载到/opt/otter目录
wget https://github.com/alibaba/otter/releases/download/otter-4.2.18/manager.deployer-4.2.18.tar.gz
wget https://github.com/alibaba/otter/releases/download/otter-4.2.18/node.deployer-4.2.18.tar.gz
# 解压manager
mkdir manager
tar -zxf manager.deployer-4.2.18.tar.gz -C manager

我建议先开代理下好后再上传到服务器中

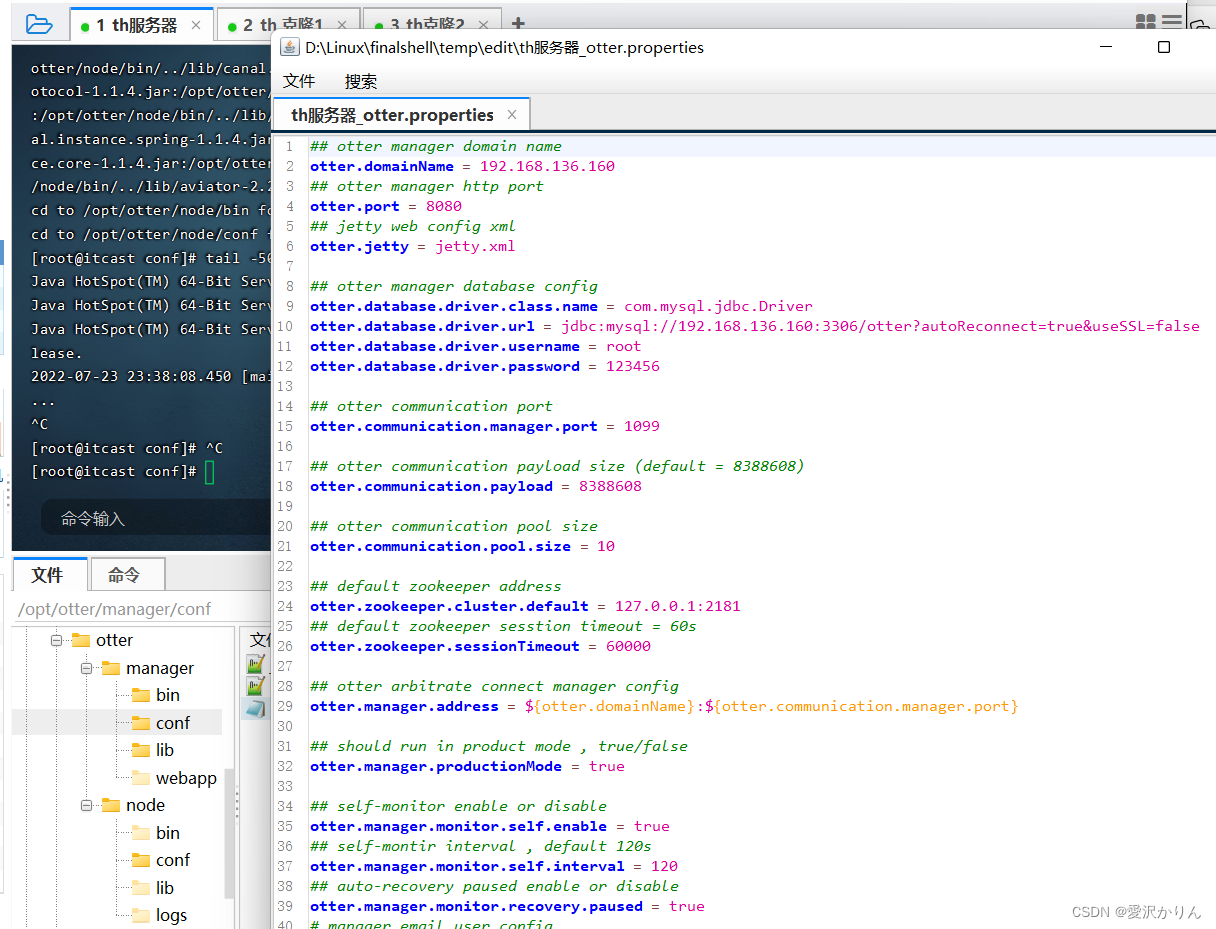

修改otter manager配置文件：
在这里插入图片描述
启动otter manager：

/opt/otter/manager/bin/startup.sh

查看日志：

tail -500f /opt/otter/manager/logs/manager.log

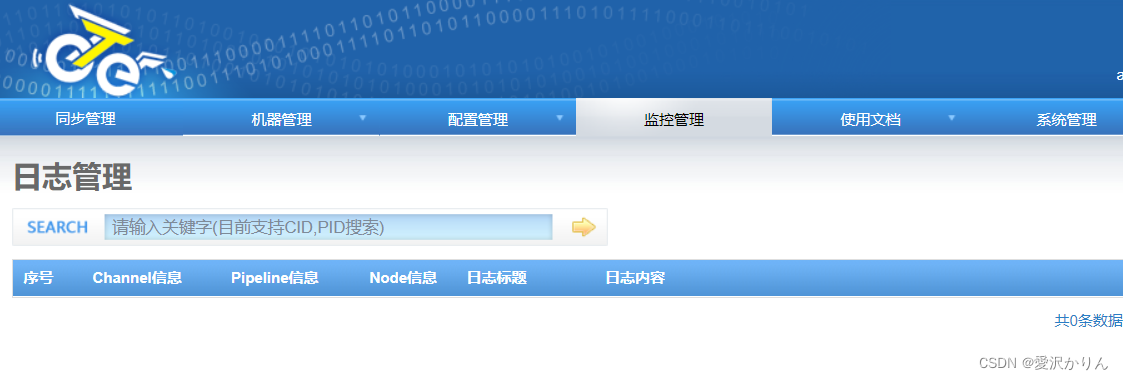

用浏览器打开： http://{otter主机ip}:8080/

默认密码：admin/admin
在这里插入图片描述

五.Manager配置

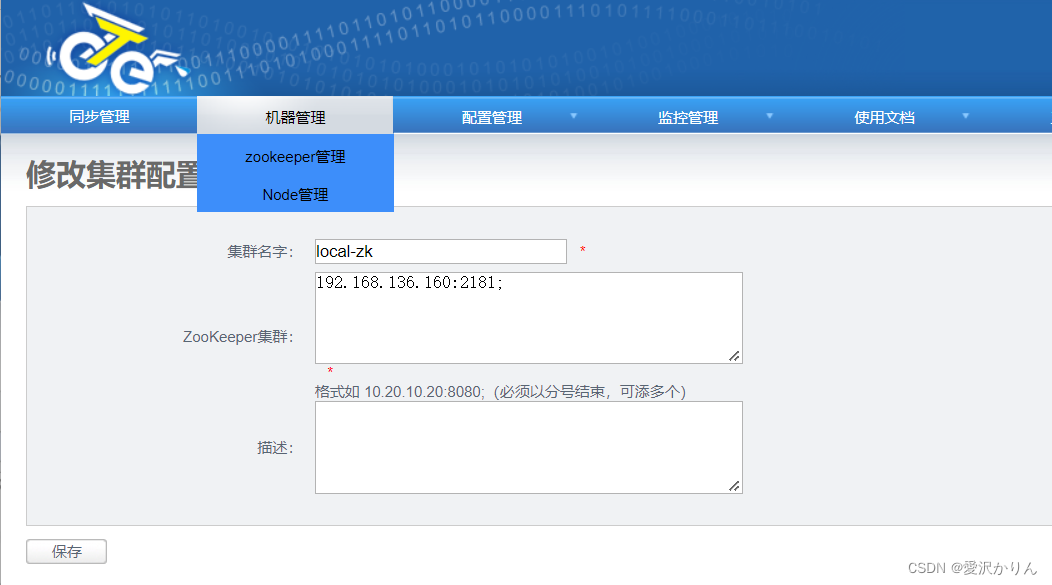

4.5.1配置zookeeper
在这里插入图片描述
我布置的是单机的

4.5.1配置node

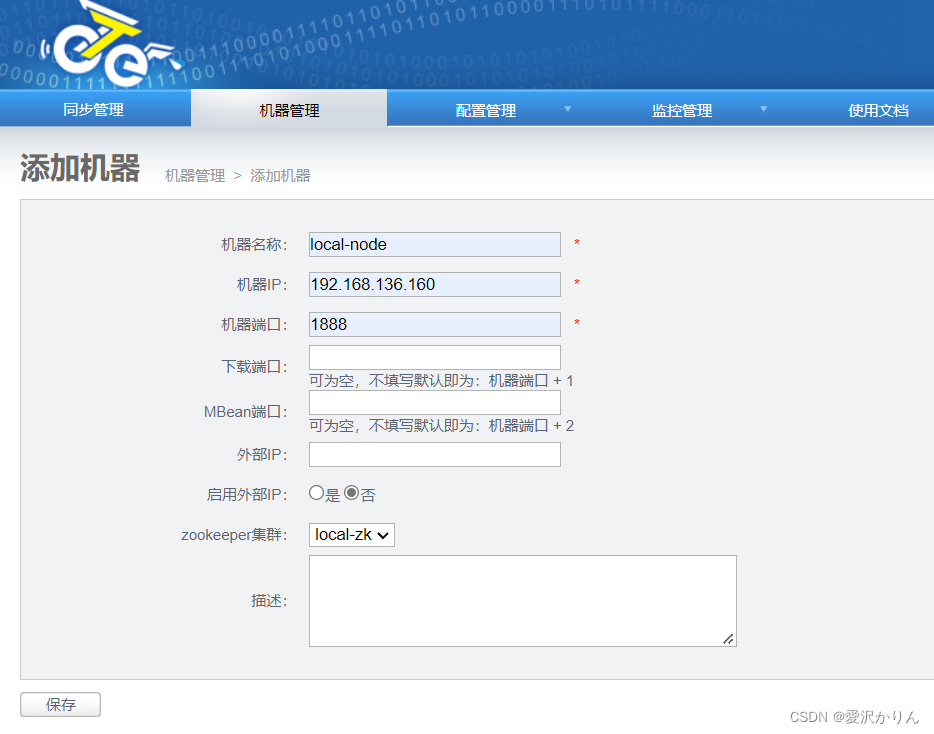

在这里插入图片描述

机器名称：可以随意定义，方便记忆即可
机器ip：对应node节点将要部署的机器ip，如果有多ip时，可选择其中一个ip进行暴露. (此ip是整个集群通讯的入口，实际情况千万别使用127.0.0.1，否则多个机器的node节点会无法识别)
机器端口：对应node节点将要部署时启动的数据通讯端口
下载端口：对应node节点将要部署时启动的数据下载端口
外部ip ：对应node节点将要部署的机器ip，存在的一个外部ip，允许通讯的时候走公网处理
zookeeper集群：为提升通讯效率，不同机房的机器可选择就近的zookeeper集群
node这种设计，是为解决单机部署多实例而设计的，允许单机多node指定不同的端口

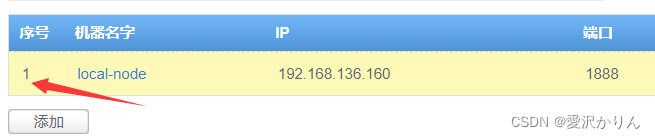

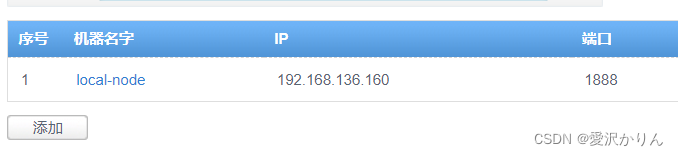

端口默认即可，添加完node后，列表中第一列是nid（此id要保存到node/conf/nid文件中的值）：

在这里插入图片描述

六.Otter node

# 解压到node目录中
cd /opt/otter/
mkdir node
tar -zxf node.deployer-4.2.18.tar.gz -C node/

# 添加nid（在manager中添加的node节点的nid）
cd /opt/otter/node/conf/
echo 1 > nid

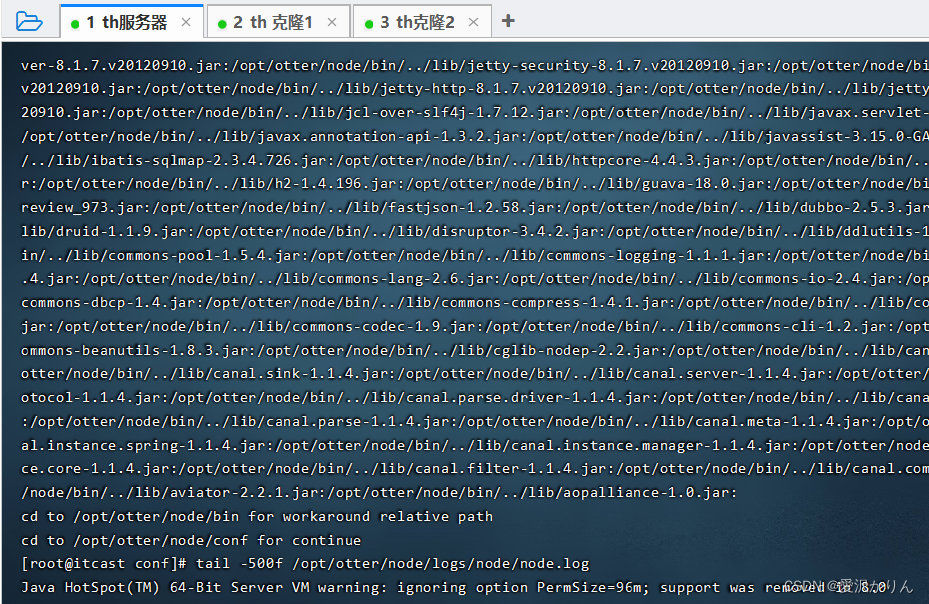

启动node：

/opt/otter/node/bin/startup.sh

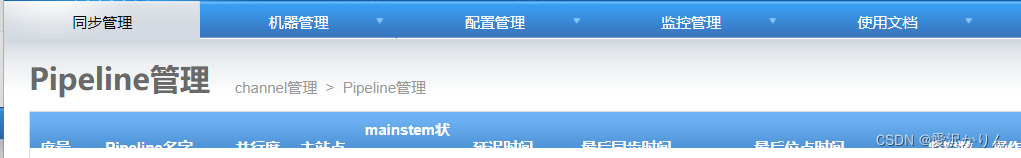

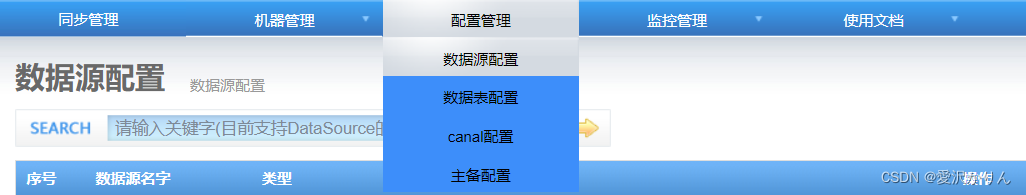

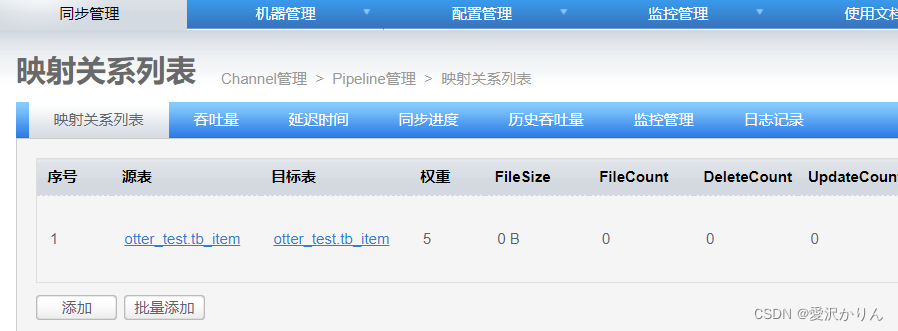

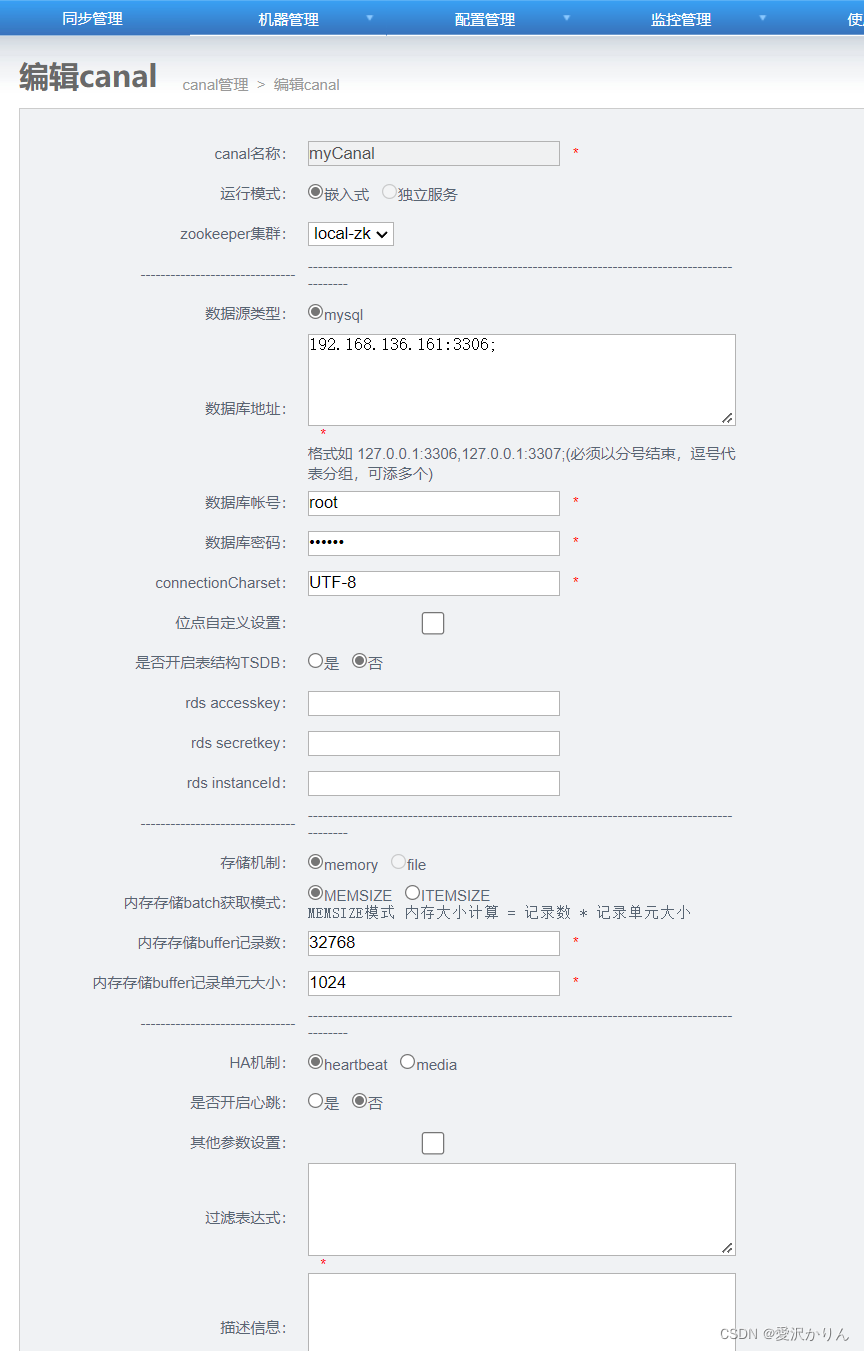

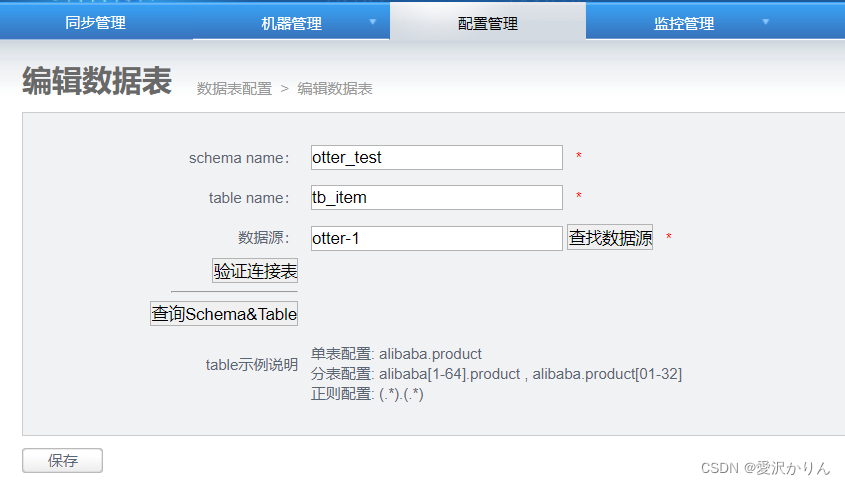

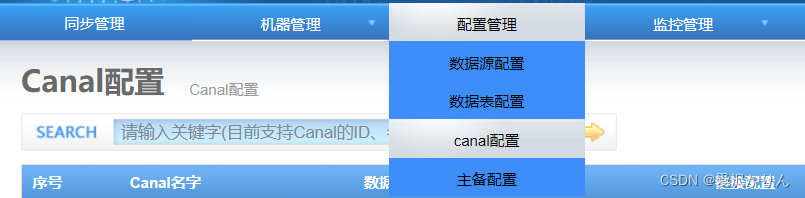

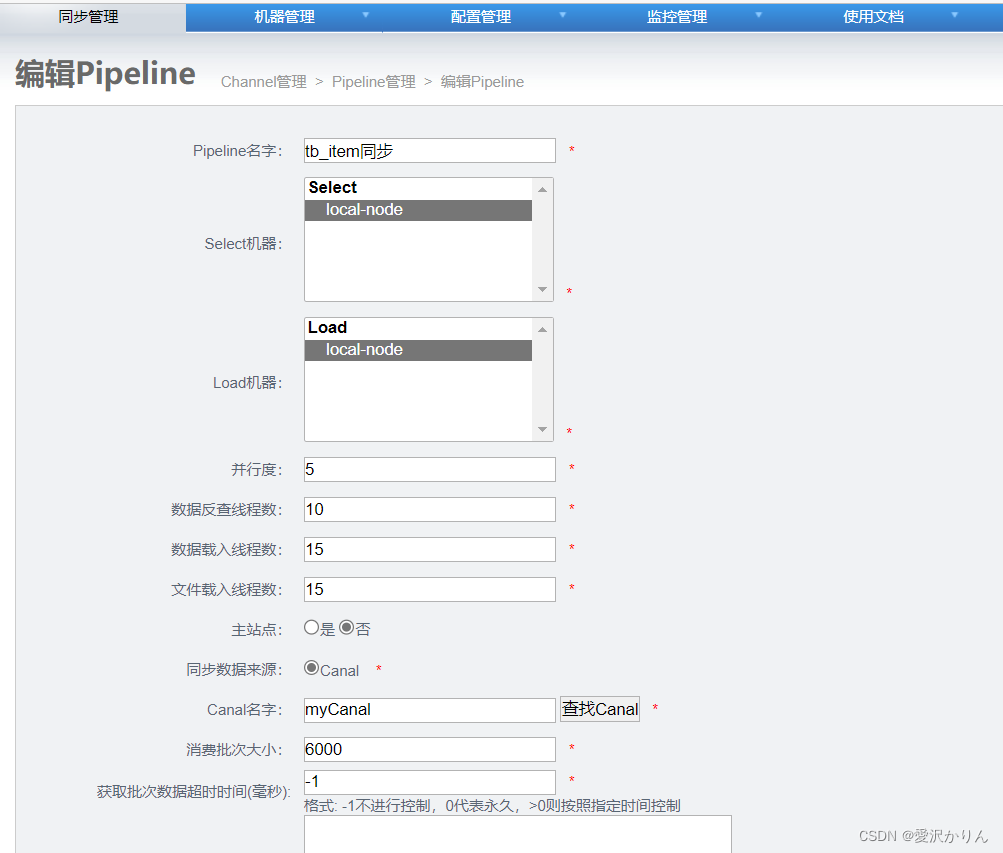

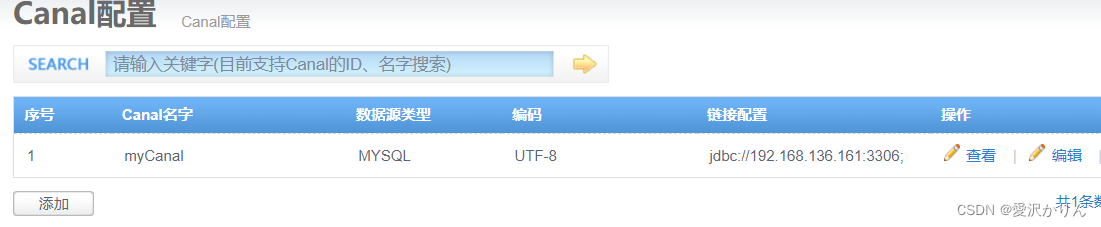

六.设置同步任务

6.1数据库创建

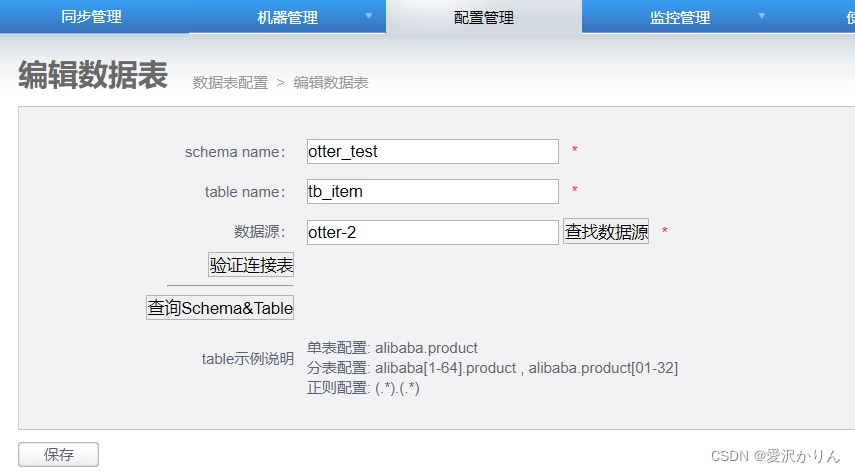

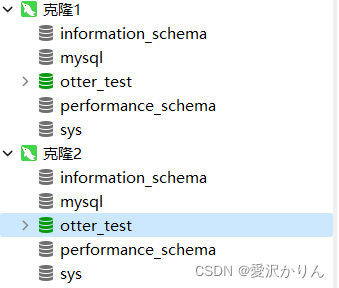

在源数据库和目标数据库中都需要创建数据库otter_test，并执行以下建表语句：

DROP TABLE IF EXISTS `tb_item`;
CREATE TABLE `tb_item` (
  `id` bigint(20) NOT NULL COMMENT '商品id，同时也是商品编号',
  `title` varchar(100) NOT NULL COMMENT '商品标题',
  `sell_point` varchar(500) DEFAULT NULL COMMENT '商品卖点',
  `price` bigint(20) NOT NULL COMMENT '商品价格，单位为：分',
  `image` varchar(500) DEFAULT NULL COMMENT '商品图片',
  `status` tinyint(4) NOT NULL DEFAULT '1' COMMENT '商品状态，1-正常，2-下架，3-删除',
  `created` datetime NOT NULL COMMENT '创建时间',
  `updated` datetime NOT NULL COMMENT '更新时间',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='商品表';
