1. 什么是canvas

是h5新增的一个标签，可以通过js在这个标签上绘制各种图案，可以通过js在这个标签上绘制各种图案
拥有多种绘制路径、矩阵、原形、字符以及图片的方法

1. canvas使用步骤

创建一个canvas标签
通过js拿到canvas标签
从cavas标签中获取到绘图工具
通过绘图工具在canvas标签上绘制图形
以绘制一条直线为例子
4-1. 设置路径的起点
4-2. 设置路径的终点
4-3. 告知canvas连接这两个点

 <script>
        // 2. 通过js拿到canvas标签
        let oCanvas = document.querySelector('canvas')
        // 3. 从cavas标签中获取到绘图工具
        let oCtx = oCanvas.getContext('2d')
        // 4. 通过绘图工具在canvas标签上绘制图形
        // eg:简单地绘制直线
        // 4-1. 设置路径的起点
        oCtx.moveTo(50, 50)
        // 4-2. 设置路径的终点
        oCtx.lineTo(200, 50)
        // 4-3. 告知canvas连接这两个点
        oCtx.stroke()
    </script>

效果如图：
在这里插入图片描述

2. 使用canvas的注意点

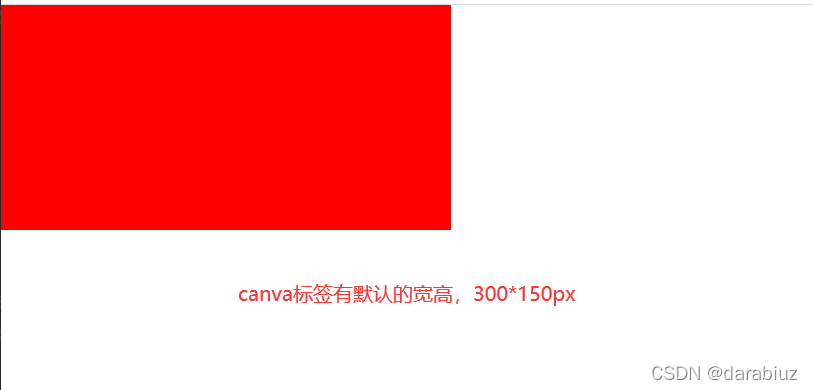

canvas标签有默认的宽度和高度（300*150px）

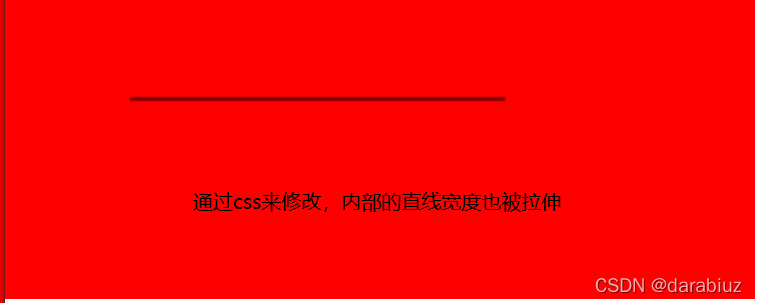

不能通过css选择器的属性width和height来设置其宽高
* 倘若直接修改canvas的宽高，其采用在原有宽高的基础上拉伸的方式，会影响到里面的内容的宽高和形状
* 需要通过canvas标签提供的行内属性来修改
eg：

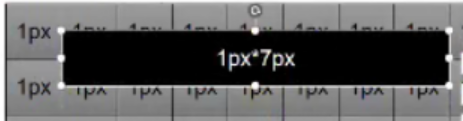

canvas内部规定线条的粗细是1px，颜色是黑色，但是实际情况下，粗细是2px，并且颜色不是纯黑色

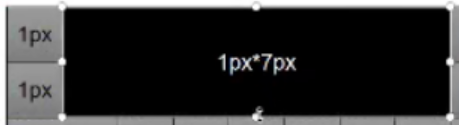

当需要绘制显示的时候，会采用以线条的中线去对齐页面上两个小格子之间的线条

所以此时该线条占用了两个像素的各一半，会自动去填满
剩余的像素部分

默认情况canvas线条的颜色是黑色，但是由于占用了两个像素的一半，一半没有颜色，一半是黑色，所以颜色会变淡

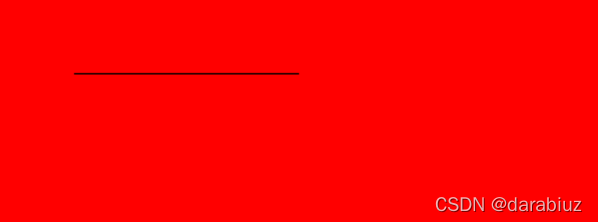

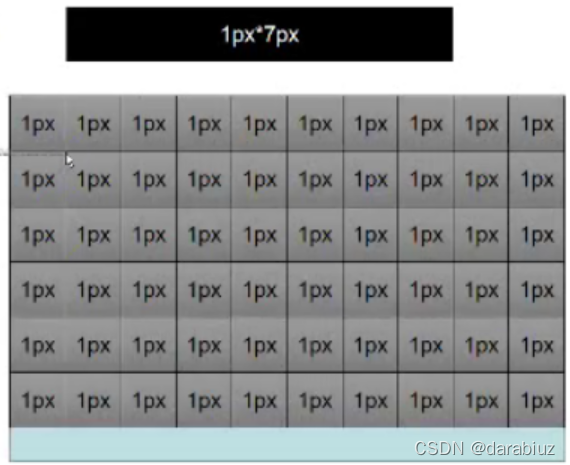

解决方法：向上挪动0.5px的像素，使其与1个像素的底部对齐，效果：

  oCtx.moveTo(50, 50.5)
  oCtx.lineTo(200, 50.5)

在这里插入图片描述

2. canvas线条相关

1. 基础属性

属性	含义
lineWidth	线条宽度
strokeStyle	线条颜色
lineCap	线末端类型 (butt默认)、round、square

在这里插入图片描述

2. 绘制多条直线

重复地绘制即可，只不过canvas会默认复原前面的直线样式，需要重新开启一个路径oCtx.beginPath()

        let oCanvas = document.querySelector('canvas')
        let oCtx = oCanvas.getContext('2d')
        // 修改线条的高度,颜色，线条两端添加装饰

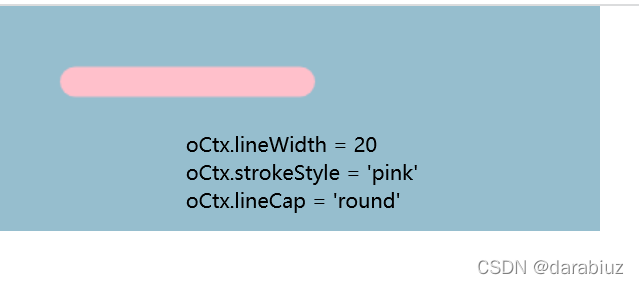

        oCtx.lineWidth = 20
        oCtx.strokeStyle = 'pink'
        oCtx.lineCap = 'round'
        oCtx.moveTo(50, 50)
        oCtx.lineTo(200, 50)
        oCtx.stroke()
        // 默认会复用前面的直线样式
        oCtx.beginPath() //表示重新开启一个路径
        oCtx.strokeStyle = 'green' //重新设置样式
        oCtx.moveTo(50, 70)
        oCtx.lineTo(200, 70)
        oCtx.stroke()
        oCtx.beginPath()
        oCtx.strokeStyle = 'black'
        oCtx.moveTo(50, 90)
        oCtx.lineTo(200, 90)
        oCtx.stroke()

在这里插入图片描述

3. canvas绘制简单图形

1. 三角形

方法	含义
closePath	自动创建从当前点回到起始点的闭合路径
lineJoin	设置相交线的拐点样式

绘图的基本思路：找到图形的顶点，比如三角形有三个顶点，然后通过stroke方法连接起来就可以了
坑点1：stroke默认不会去连接最后一个点到起始点

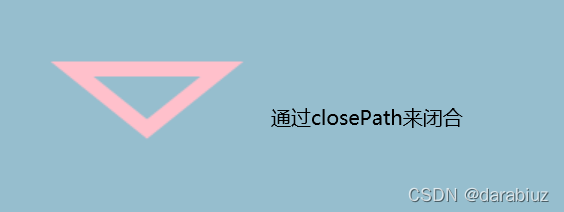

方法1：在起始点出通过lineTo再设置一个点,效果很差，衔接处处理不到位，如下图所示
方法2：使用closePath,自动创建从当前点回到起始点的路径

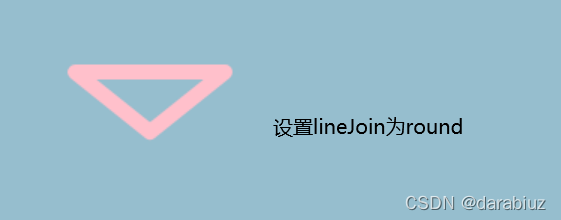

可以通过lineJoin设置相交线的拐点样式，比如笔直的拐角连接，变圆或者切片miter(默认)、round、bevel

在这里插入图片描述

 let oCanvas = document.querySelector('canvas')
        let oCtx = oCanvas.getContext('2d')
        // 修改线条的高度,颜色，线条两端添加装饰
        oCtx.lineWidth = 10
        oCtx.strokeStyle = 'pink'
        oCtx.moveTo(50, 50)
        oCtx.lineTo(150, 50)
        oCtx.lineTo(100, 90)
        // 默认情况下不会从最后一个点链接回起点，所以需要再加一个起点
        // oCtx.lineTo(50, 50)
        // 并且闭合的位置，通过lineTo转角没办法很好地闭合
        oCtx.closePath()
        // 可以设置线条链接的样式
        // oCtx.lineJoin = 'bevel'
        // oCtx.lineJoin = 'round'
        oCtx.stroke()

2. 正方形

思路也一样，只不过设置四个点就ok

在这里插入图片描述

3. 绘制填充图形

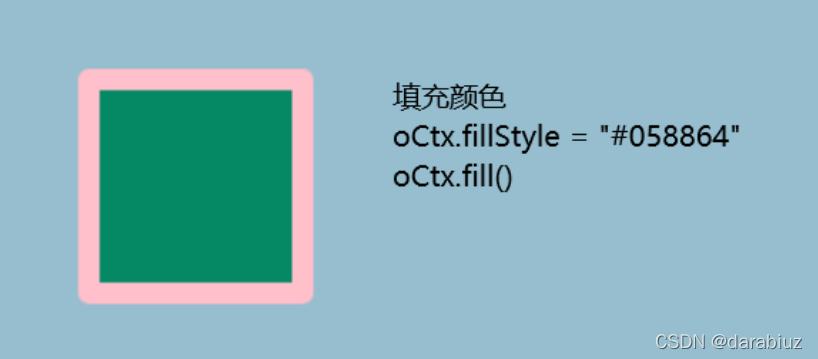

1. 填充颜色

fillStyle属性
fill()方法
在这里插入图片描述

2. 非零环绕规则

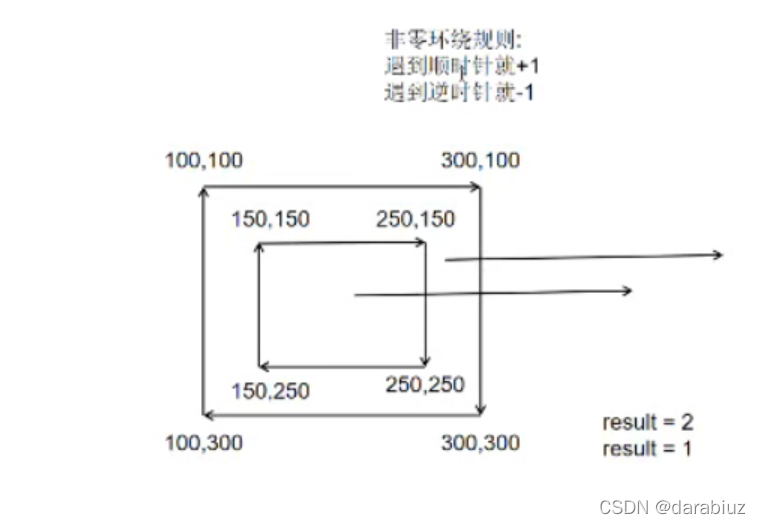

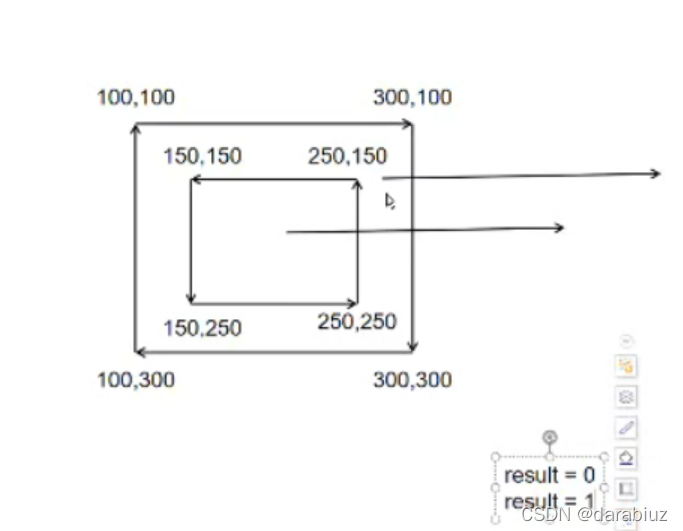

从内部的矩形拉一条先出来，result用来计数
如果路径为顺时针则+1
如果路径为逆时针则-1
只要result为0就不填充，不为0就填充

情况1：看下面的图
对于内部矩形，从内部拉出来一条线，result为2，填充
对于看下面的图从内部拉出来一条线，result为2，填充
情况2
内部为0，不填充
外部为1，填充

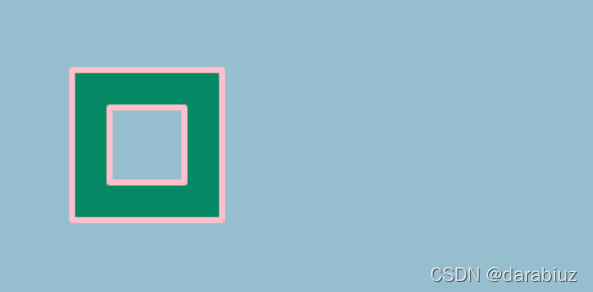

        oCtx.moveTo(50, 50)
        oCtx.lineTo(150, 50)
        oCtx.lineTo(150, 150)
        oCtx.lineTo(50, 150)
        oCtx.closePath()
        //逆时针，注意，这里没有重开一条路径，所以两个矩形框都走的一个路径
        oCtx.moveTo(125, 75)
        oCtx.lineTo(75, 75)
        oCtx.lineTo(75, 125)
        oCtx.lineTo(125, 125)
        oCtx.closePath()
        oCtx.lineWidth = 4
        oCtx.strokeStyle = 'pink'
        oCtx.lineJoin = 'round'
        oCtx.fillStyle = "#058864"  //这个要写在fill之前
        oCtx.fill()
        oCtx.stroke()

在这里插入图片描述
