在这篇文章中，我将描述如何使用AchartEngine 。 这是一个很棒的Android库，可帮助您创建图表。 它支持多种图表类型，仅举几例：

• 折线图
• 面积图
• 条形图
• 饼形图
• 组合图

等等。

创建图表时，该库在各个方面都可以为您提供帮助，因此您无需其他任何东西即可创建有趣的图表。

入门

如果您使用Android Studio，则可以直接下载包含所有类的jar并将其添加到项目中。 下载完成后，应将库添加到libs文件夹下，以便我可以自动包含在您的项目中。 现在您可以使用lib了！

创建图表时，通常需要在图表中绘制一组数据，在这种情况下，要具有真实值并且不重新发明轮子，我们可以假设我们使用WeatherLib获得这些值，以便绘制图大气参数（例如温度和压力..）。

该库背后有一些基本概念，它们很重要，因此您可以使用它：

• 数据集 （您必须在图表中绘制的数据集 ）
• 视图 （或所需的图表类型）
• 渲染器 （它控制视图的绘制方式，设置一些参数可以更改图表的显示方式。渲染器有两种类型：一种控制数据集的渲染，另一种控制主图表方面的外观（即轴，标签等）
• 图表工厂 （将数据集和渲染器组合以创建图表。可以在“活动”内部创建图表，或者工厂可以返回“视图”。）

折线图

作为第一个示例，我们要创建一个折线图。 在此图表中，我们将绘制数据集温度。 考虑到折线图是XY图，我们首先创建保存数据的正确系列：

XYSeries series = new XYSeries("London Temperature hourly");

接下来，我们必须使用从WeatherLib（每小时天气预报）获取的数据来填充系列：

int hour = 0;
for (HourForecast hf : nextHourForecast) {
    series.add(hour++, hf.weather.temperature.getTemp());
}

几乎完成了，该系列包含数据。 如果仔细看，我们在X轴上表示小时，在Y轴上表示温度。

记住上述基本概念，我们必须创建一个系列渲染器：

// Now we create the renderer
XYSeriesRenderer renderer = new XYSeriesRenderer();
renderer.setLineWidth(2);
renderer.setColor(Color.RED);
// Include low and max value
renderer.setDisplayBoundingPoints(true);
// we add point markers
renderer.setPointStyle(PointStyle.CIRCLE);
renderer.setPointStrokeWidth(3);

在第3行，我们设置线宽。 使用achartengine时应考虑的一个方面是尺寸以像素表示，而不是以dp！表示。 在第4行，我们设置颜色，然后在第8行，我们设置点样式，这意味着我们的系列中包含的点。

最后一步是创建控制整个图表的渲染器，并为每个系列添加单个渲染器：

XYMultipleSeriesRenderer mRenderer = new XYMultipleSeriesRenderer();
mRenderer.addSeriesRenderer(renderer);

然后：

// We want to avoid black border
mRenderer.setMarginsColor(Color.argb(0x00, 0xff, 0x00, 0x00)); // transparent margins
// Disable Pan on two axis
mRenderer.setPanEnabled(false, false);
mRenderer.setYAxisMax(35);
mRenderer.setYAxisMin(0);
mRenderer.setShowGrid(true); // we show the grid

一个小提示：如果创建图表，您会注意到图表周围有黑色边框，如果要删除它们，则必须将此边距设置为透明（第2行）。 在第5,6行，我们设置Y值范围。

最后一步是创建视图：

GraphicalView chartView = ChartFactory.getLineChartView(getActivity(), dataset, mRenderer);

现在我们有了视图，最后一步是将其添加到布局中。 让我们假设我们有一个线性布局：

<LinearLayout
       android:layout_width="match_parent"
       android:layout_height="match_parent"
       android:id="@+id/chart"
       android:orientation="vertical"/>

我们添加视图：

chartLyt.addView(chartView,0);

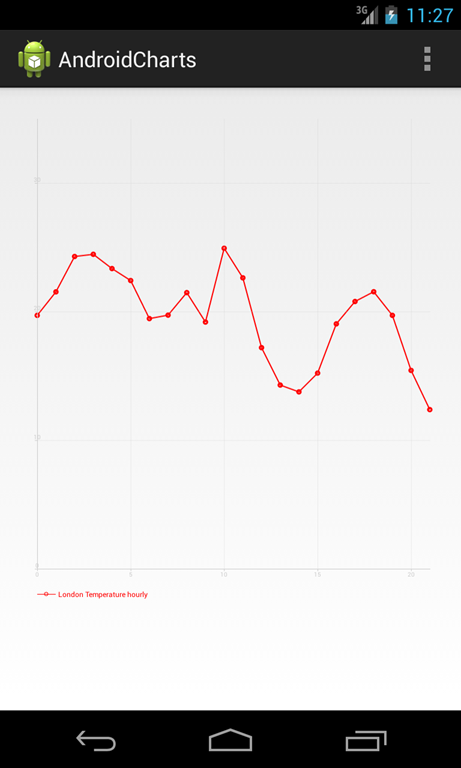

运行最后的示例：

条形图

条形图是可以使用AchartEngine构建的另一种类型的图。 在这种情况下，我们可以假设要绘制从WeatherLib检索到的压力值。 和之前一样，我们必须创建一个数据系列：

for (HourForecast hf : nextHourForecast) {
    series.add(hour++, hf.weather.currentCondition.getPressure());

    if (hour > 24)
        break;
}

一些步骤与之前说明的非常相似，因此我们可以安全地跳过它们并创建图表：

GraphicalView chartView = ChartFactory.getBarChartView(getActivity(), dataset, mRenderer, BarChart.Type.DEFAULT);

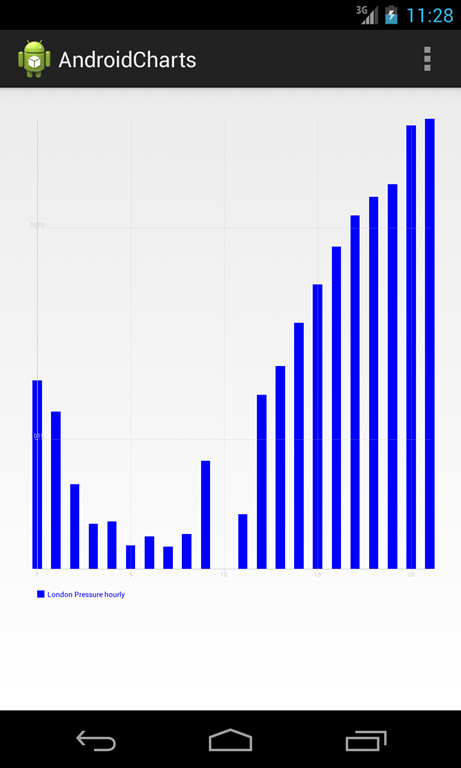

结果我们得到：

范围栏

范围条是条形图的一种特殊类型，它很有趣，因为它使用了另一种类型的数据系列。 范围条是具有下限和上限的条。 如果要绘制最高和最低温度，可以使用这种类型的图表。

RangeCategorySeries series = new RangeCategorySeries("London next days temperature");

现在我们添加值：

for (DayForecast df : dayForecast) {
    series.add(df.forecastTemp.min, df.forecastTemp.max);
    mRenderer.addXTextLabel(hour++, sdf.format(df.timestamp));
}

在第2行，我们设置最低和最高温度，将它们添加到数据序列中。 在第3行，我们在X轴值上添加标签。 在这种情况下，我们使用天数和月份：

SimpleDateFormat sdf = new SimpleDateFormat("dd,MMM");

现在我们添加系列：

XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset();
dataset.addSeries(series.toXYSeries());

并创建系列渲染器：

XYSeriesRenderer renderer = new XYSeriesRenderer();
renderer.setDisplayChartValues(true);
mRenderer.addSeriesRenderer(renderer);
mRenderer.setYAxisMax(30.0);
mRenderer.setYAxisMin(0.0);
renderer.setChartValuesTextSize(12);
renderer.setChartValuesFormat(new DecimalFormat("#.##"));
renderer.setColor(Color.GREEN);

需要注意的一些方面：在第2行，告诉渲染器我们希望这些值出现在图表上，而在第6行，我们设置文本大小。 另一个重要方面：值格式：在第7行，我们指定要在小数点后两位。 最后，我们可以创建图：

GraphicalView chartView = ChartFactory.getRangeBarChartView(getActivity(), dataset, mRenderer, BarChart.Type.DEFAULT);

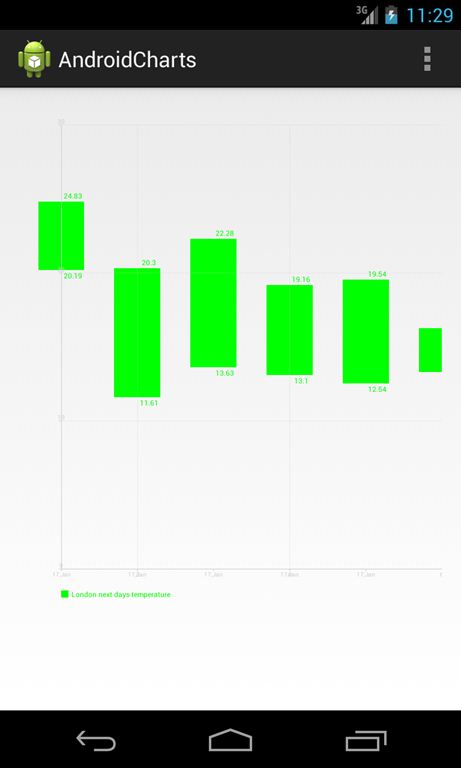

运行示例，我们有：

• 源代码即将发布。
