SDC 座子定义 保存于此以备查阅

最近测试SDC时才知道MMC和TF引脚是有不同的，并非一一对应，搜索资料备份于此。

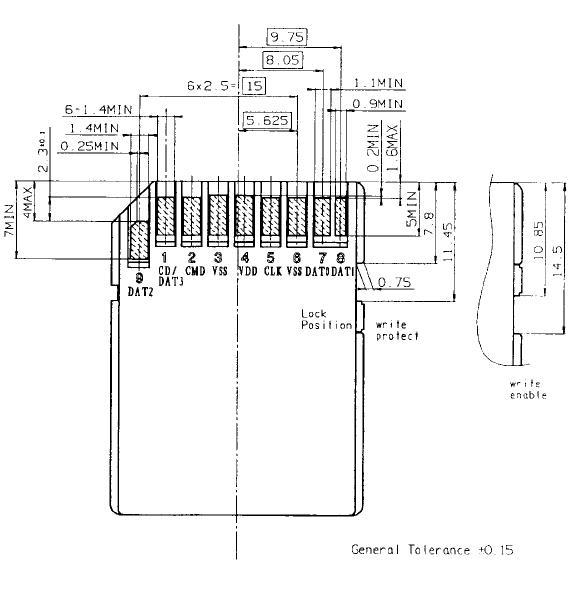

1、SD卡管脚图： 注意第一个PIN是编号9

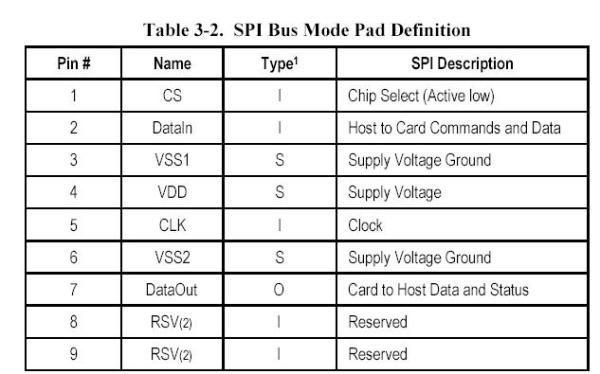

2、SPI模式下SD各管脚名称为 常用的操作模式是SPI

3、MicroSD卡管脚图：

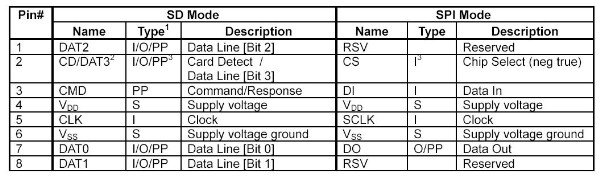

4、MicroSD卡管脚名称：









Micro SD卡，金手指管脚定义（常用的方式是SPI模式）：
SDIO模式             SPI模式
1 --- DAT2           RSV
2 --- CD/DAT3     SPI_CS
3 --- CMD            SPI_MOSI
4 --- VDD             VDD
5 --- CLK             SPI_CLK
6 --- VSS             VSS
7 --- DAT0           SPI_MISO
8 --- DAT1           RSV

使用SPI通讯方式时，2脚作为SPI_CS使用，不能用来进行CD功能(Card Detect)

可以尝试读取TF的CID寄存器, 能读取到就说明有卡插入, 并且, 卡是好的
