UML（Unifled Modeling Language/统一建模语言）
UML是面向对象的分析与设计(OOA&D)方法发展的产物
1.出现于70年代中期，2000年，UML2.0发布
2.UML的定义包括UML语义和UML表示法。
UML的重要内容可以由五类图（9种图形）来定义
a.用例图：从用户角度 描述系统功能了个，并指出各功能
b.静态图：包括类图，对象图和包图
c.行为图：描述系统的动态模型
d.交互图：描述对象之间的关系
e.实现图：如配置图，定义系统软硬件的物理体系结构
某新闻管理系统UML图示例

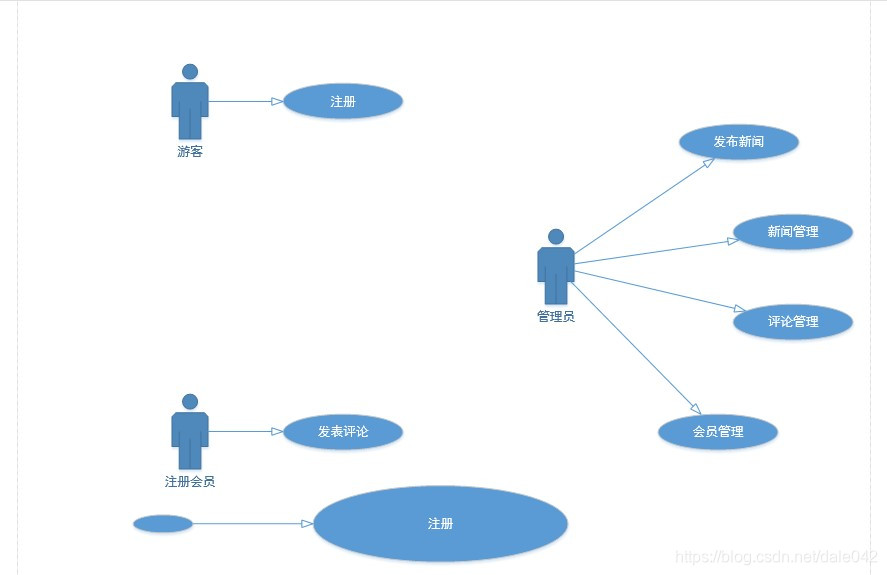

1.用例图A（未整合）

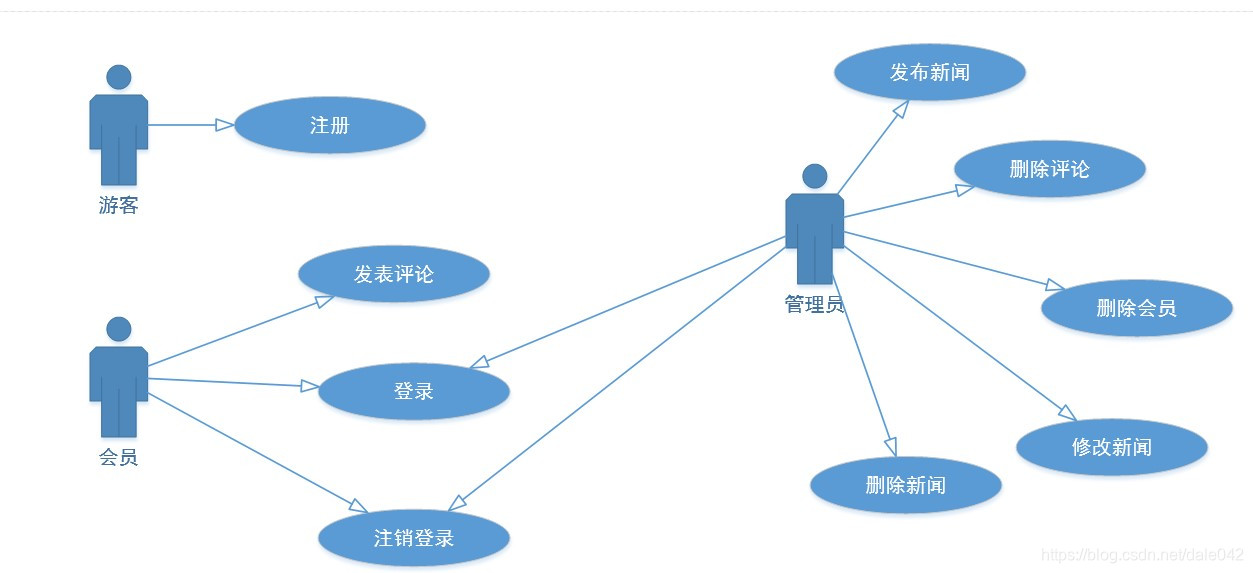

用例图B（整合）

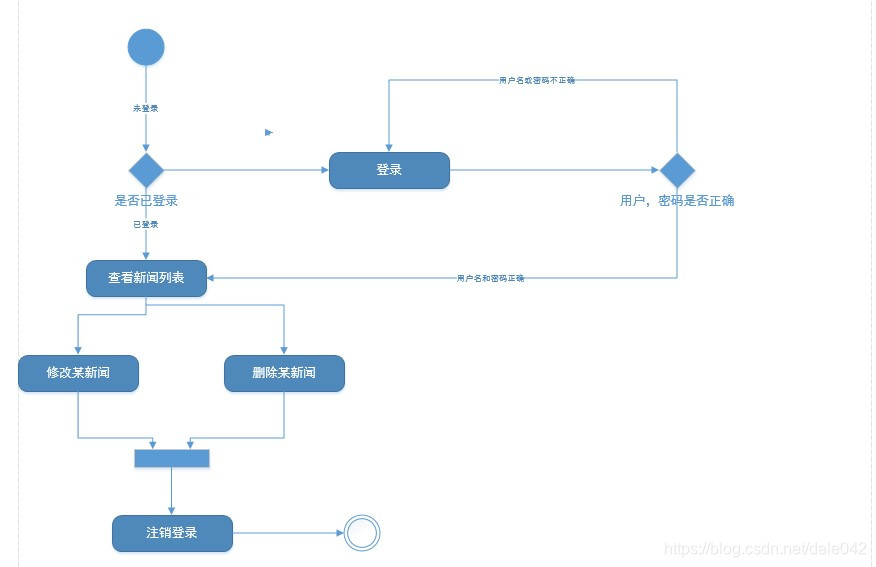

2.活动图

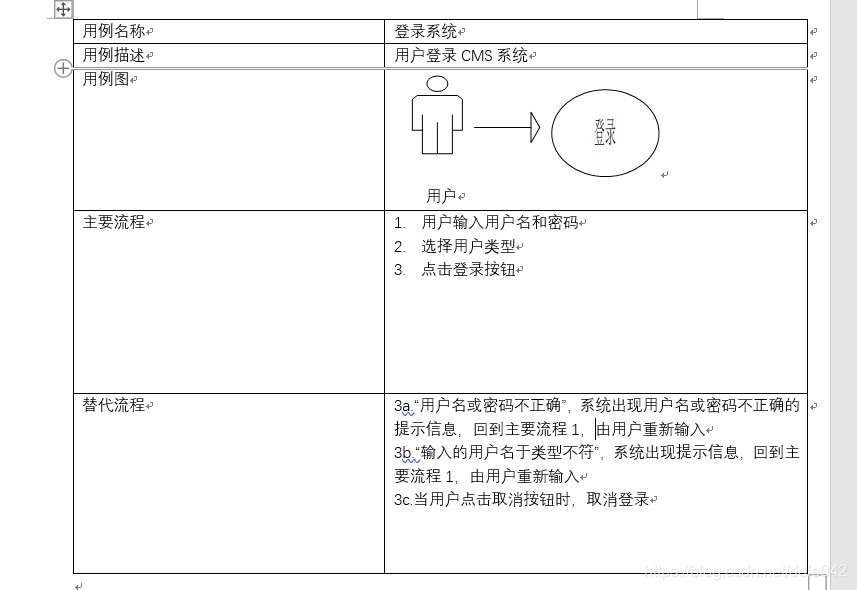

3.用例描述
