Android TV native层中Canvas库的实现思路

Canvas是封装图形绘制操作的一个类：

就如Canvas.java中的类功能注释所描述的：The Canvas class holds the "draw" calls。



一、首先我们看下整个Canvas类体系的整体框架

我们可以找到Canvas.h（frameworks/base/include/private/graphics/Canvas.h）

这个头文件的实现是在：SkiaCanvas.cpp（frameworks/base/core/jni/android/graphics/SkiaCanvas.cpp）

而这个文件是属于libandroid_runtime.so的一部分

查看frameworks/base/core/jni/Android.mk可以知道libandroid_runtime.so依赖一个libskia的动态链接库

libskia.so 是由external/skia目录下的代码生成的。

因此，当应用调用java层的Canvas类的时候，最终会调用到基类Canvas.java，进而调用到native层的Canvas.h

然后调用到libandroid_runtime.so中，最后调用到libskia.so中的具体实现。



因此

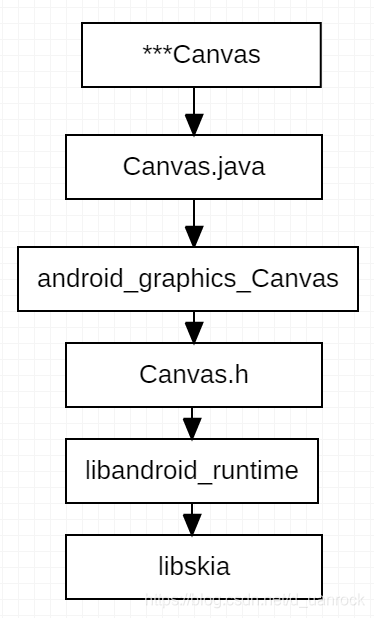

Canvas部分的整体架构思路是：Java层的各Canvas派生类最后会调用到基类Canvas，然后通过jni调用到Canvas.h，进而使用在libandroid_runtime中封装的libskia.so的绘制能力。



二、我们看下硬件绘制部分的实现

上面的Canvas只是一些基本功能，比如派生类HardwareCanvas就拥有新的能力drawRenderNode。这部分能力是libskia中没有的

java层有一个Canvas派生类GLES20Canvas(frameworks/base/core/java/android/view/GLES20Canvas.java)

这个类继承HardwareCanvas,其实现了drawRenderNode接口

调用到了android_view_GLES20Canvas.cpp（frameworks/base/core/jni/android_view_GLES20Canvas.cpp）

这个文件也是libandroid_runtime.so的一部分

这个jni实现类里封装了DisplayListRenderer的实现（frameworks/base/libs/hwui/DisplayListRenderer.cpp）

由文件位置可以知道DisplayListRenderer.cpp被编译到一个libhwui.so中。

并且，显然libandroid_runtime.so也依赖了libhwui.so

因此

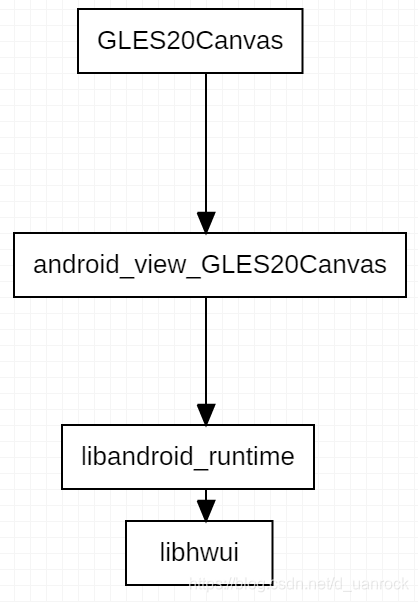

这部分新增派生能力的架构思路是：派生类直接通过jni直接利用libandroid_runtime.so调用libhwui.so的能力。



三、对比上面两种绘制能力实现方式，一个利用libskia.so，一个利用libhwui.so

我们可以发现对于相同的基础能力，比如GLES20Canvas的scale和rotate，其实现是不一样的。

我们跟踪以下DisplayListRenderer.cpp中的scale的实现，可以发现并没有再调用到libskia中去，

因此这里可以说对于部分基础功能，硬件渲染在libhwui.so中做了另一套实现。

但是查看libhwui.so的Android.mk(frameworks/base/libs/hwui/Android.mk)

发现libhwui有依赖libskia库。从代码看，也确实有利用libskia的能力。

因此

libhwui可以看做在libskia基础上拓展了硬件渲染能力的动态链接库。
