【RK3399 Android】天马MIPI屏幕TM080TDGP01，启动参数dts配置调试。

原创

已于 2023-04-23 16:59:48 修改 · 5.3k 阅读

23 ·

CC 4.0 BY-SA版权

文章标签：

#android #LVDS #MIPI #RK3399 #TM080

于 2022-03-12 21:47:10 首次发布

本文详述了在RK3399平台上，基于Ubuntu系统对天马8寸MIPI屏幕的配置与调试过程。主要涉及配置文件rk3399-firefly-aiojd4-mipi.dts的修改，包括屏幕参数、启动和关闭序列，并强调了硬件资源如复位引脚、时钟引脚和I2C引脚的检查。调试步骤包括参数调整、时钟频率确认、供电引脚检查等，最终通过编译烧录进行测试。

前期调过天马的10寸屏，现在要更换天马的8寸屏，特地记录一下调试过程。本文章只记录屏幕参数调试过程，其他硬件调试过程不再详细描述，有需要可以参考其他文章。需要注意的硬件资源包括复位引脚，时钟引脚，信号引脚，I2C引脚等。

RK3399，Ubuntu系统，LVDS屏幕配置

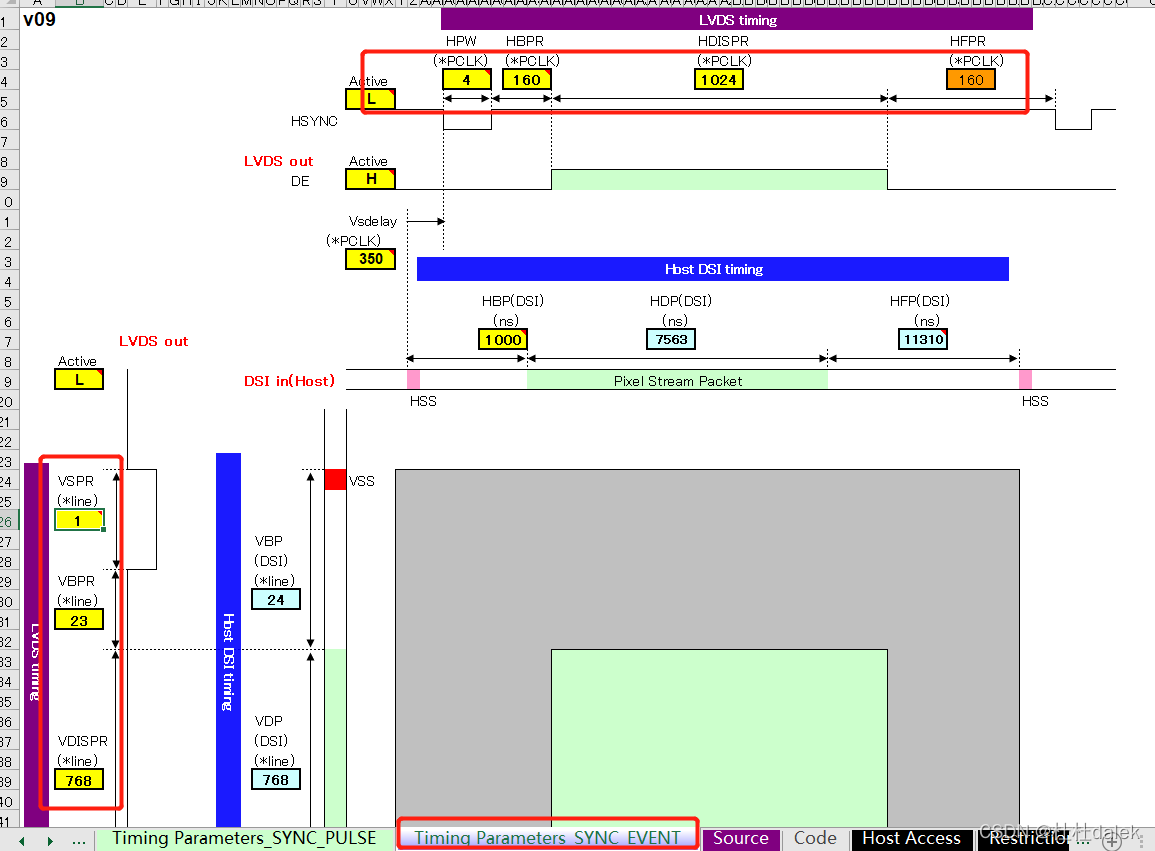

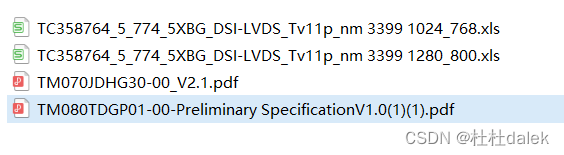

调试天马的MIPI屏幕，需要一个配置文件，如下图所示。下载链接我附到最后，需要的可以下载，这个文件为配置天马屏幕的启动序列。

我使用的是RK3399，MIPI的配置文件，打开该文件：rk3399-firefly-aiojd4-mipi.dts

ubt@ubt-ThinkPad-E470:~/proj/firefly-rk3399/kernel/arch/arm64/boot/dts/rockchip$ ls
123                                           rk3399-firefly-aioc-ai.dtsi                 rk3399-firefly-aiojd4-edp.dts                rk3399-firefly.dtb
4k3399-firefly-port.dtsi                      rk3399-firefly-aioc-ai-lvds.dts             rk3399-firefly-aiojd4-lvds-HSX101H40C.dtb    rk3399-firefly.dts
Makefile                                      rk3399-firefly-aioc-ai-lvds-HSX101H40C.dts  rk3399-firefly-aiojd4-lvds-HSX101H40C.dts    rk3399-firefly-edp13.dts
px30.dtsi                                     rk3399-firefly-aioc.dts                     rk3399-firefly-aiojd4-mipi.dtb               rk3399-firefly-edp.dts
rk3300-firefly-aiojd4-mipi.dts                rk3399-firefly-aioc.dts_back                rk3399-firefly-aiojd4-mipi.dts               rk3399-firefly-linux.dts
rk3399-android-6.0.dtsi                       rk3399-firefly-aioc.dtsi                    rk3399-firefly-aiojd4-mipi.dts.1280_720.bak  rk3399-firefly-mipi.dts
rk3399-android.dtsi                           rk3399-firefly-aioc-edp.dts                 rk3399-firefly-aiojd4-mipi.dts.bak           rk3399-firefly-mipi.dts.bak
rk3399-android.dtsi.bak                       rk3399-firefly-aioc-lvds.dts                rk3399-firefly-aiojd4-mipi.dts.bak1212       rk3399-firefly-mipi.dts.bak1015
rk3399-dram-default-timing.dtsi               rk3399-firefly-aioc-lvds-HSX101H40C.dts     rk3399-firefly-aio-lvds.dts                  rk3399-firefly-port.dtsi
rk3399.dtsi                                   rk3399-
