使用STM32内部HSI （内部RC振荡）作为系统时钟

使用STM32内部HSI （内部RC振荡）作为系统时钟

在实际应用中，有时候为了节约成本，我们会能省则省，特别是当项目对成本比较敏感的时候。
本文介绍的就是如何使用内部RC时钟（HSI）作为时钟源，并且倍频到48M作为系统时钟。 这样就能不依赖外部时钟。
实际案例是通过宏定义来切换，既可以使用外部8M晶振来倍频到72M；也可以使用内部的HSI倍频到48M。

一、源码配置

1、直接进入正文，我们在文件里定义了两个“宏”，用来切换时钟配置是选内部HSI还是外部高速HSE。
代码如下：

#define SYSCLOCK_CRYSTAL_OUTSIED (0)  /* 使用外部晶振 */
#define SYSCLOCK_RCCLOCK_INSIED  (1)  /* 使用内部RC振荡 */
/* 时钟源选择 */
#define SYSCLOCK_CHOISE          (SYSCLOCK_RCCLOCK_INSIED)

2、封装使用内部RC作为时钟源，并倍频到48M的函数HSI_SetSysClock（）；

3、主函数里根据“SYSCLOCK_CHOISE”决定是调用内部RC还是外部晶振作为系统时钟源。
这边我们用到了串口，是为了方便输出信息进行查看。
这里也封装了个函数SYS_CLOCK_OUT用来查看系统频率信息是否真确。
代码如下：

/**
  * @brief  输出系统时钟信息
  */
void SYS_CLOCK_OUT(void)
{
	RCC_ClocksTypeDef RCC_Clocks;
	RCC_GetClocksFreq(&RCC_Clocks);
	printf("SYSCLK_Frequency = %d\r\n",RCC_Clocks.SYSCLK_Frequency);
	printf("HCLK_Frequency = %d\r\n",RCC_Clocks.HCLK_Frequency);
	printf("PCLK1_Frequency = %d\r\n",RCC_Clocks.PCLK1_Frequency);
	printf("PCLK2_Frequency = %d\r\n\r\n",RCC_Clocks.PCLK2_Frequency);
}

int main(void)
{
	u8 sysflag;

	#if SYSCLOCK_CHOISE == SYSCLOCK_CRYSTAL_OUTSIED
	SystemInit();
	sysflag = 1;
	#elif SYSCLOCK_CHOISE == SYSCLOCK_RCCLOCK_INSIED
	HSI_SetSysClock(RCC_PLLMul_12);
	sysflag = 2;
	#else
	#error "Sysclock Config Error!"
	#endif

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	uart_init(115200);

	if(sysflag == 1)
	{
		printf("Sysclock Use Outsied Crystal\r\n");
	}
	else
	{
		printf("Sysclock Use Inside Rc oscillation\r\n");
	}

	SYS_CLOCK_OUT();

	while(1)
	{

	}
}

二、实验现象

使用环境是正点原子的战舰版，串口调试工具是XCOM。

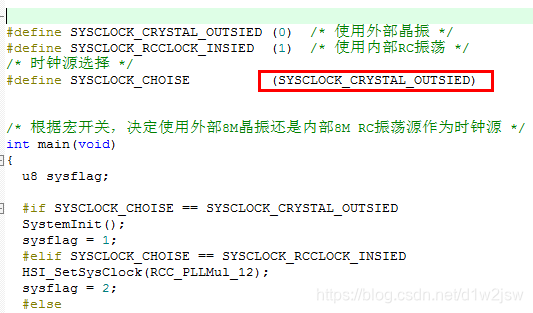

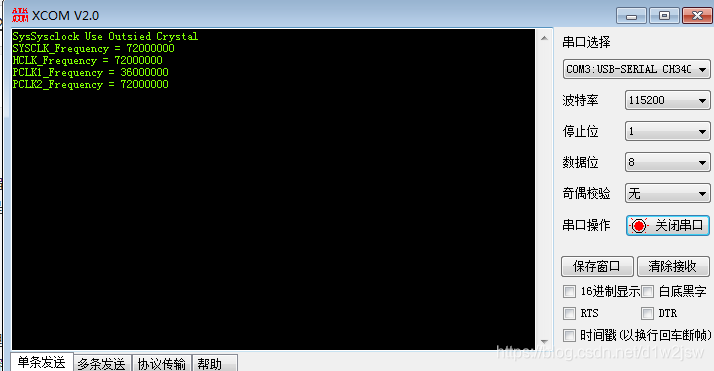

当我们开启使用外部晶振时，编译代码。此时系统时钟应该是72M。载入程序查看调试信息。确实是72M。

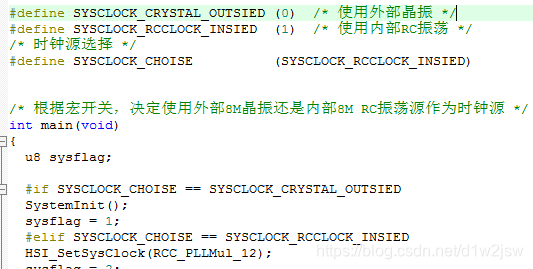

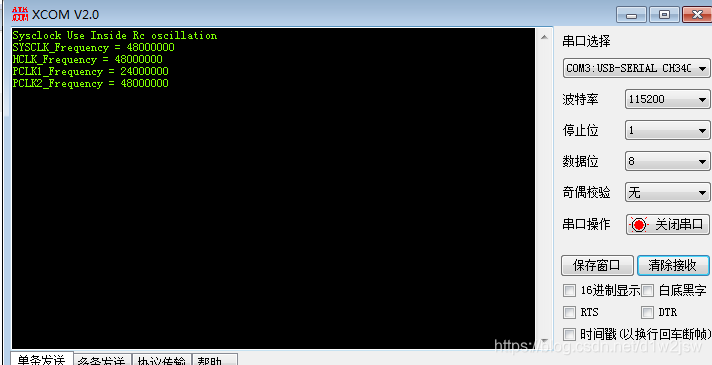

同样，我们开启使用内部晶振时，编译代码。此时系统时钟应该是48M。载入程序查看调试信息。确实是48M。


下方是程序源码地址，有需要的伙伴自行下载：
链接: link.
https://download.youkuaiyun.com/download/d1w2jsw/13586742

其他注意事项

HSI用于作为PLL时钟的输入时，系统时钟的最大频率不得超过64MHz。所以我们倍频到48M。
