《分布式与云计算课程笔记》——2.1 分布式系统体系结构

Architectural styles更偏向于理论、逻辑上，关注对系统的分解

System architectures更偏向于实践，实际中

---

目录



一、体系结构的样式 Architectural styles

1、分层体系结构

2、基于对象的体系结构

3、Resource-based

4、Publish-subscribe架构

二、MiddleWare Organization

1、使用遗留应用建立中间件

2、截取控制流 Intercept the usual flow of control

三、系统体系结构 System architectures

1、集中式体系结构

2、非集中式体系结构：P2P系统（重点，2.2讲）

3、混合体系结构

---

一、体系结构的样式 Architectural styles

根据组件、组件之间相互的连接方式、组件之间的数据交换以及这些元素如何集成到一个系统中来定义。

• 组件Component：一个模块单元，可以提供良好定义接口，在其环境中是可替换的。
• 链接器Connector：在组件之间传递通信、使组件相互协调和协作。

通讯对于分布式系统的架构的影响非常大，不同的通讯方式导致不同的架构，通讯的花费占据了很大的比例。

架构类型：分层、面向对象

根据组件和连接器的使用，划分成不同体系结构：

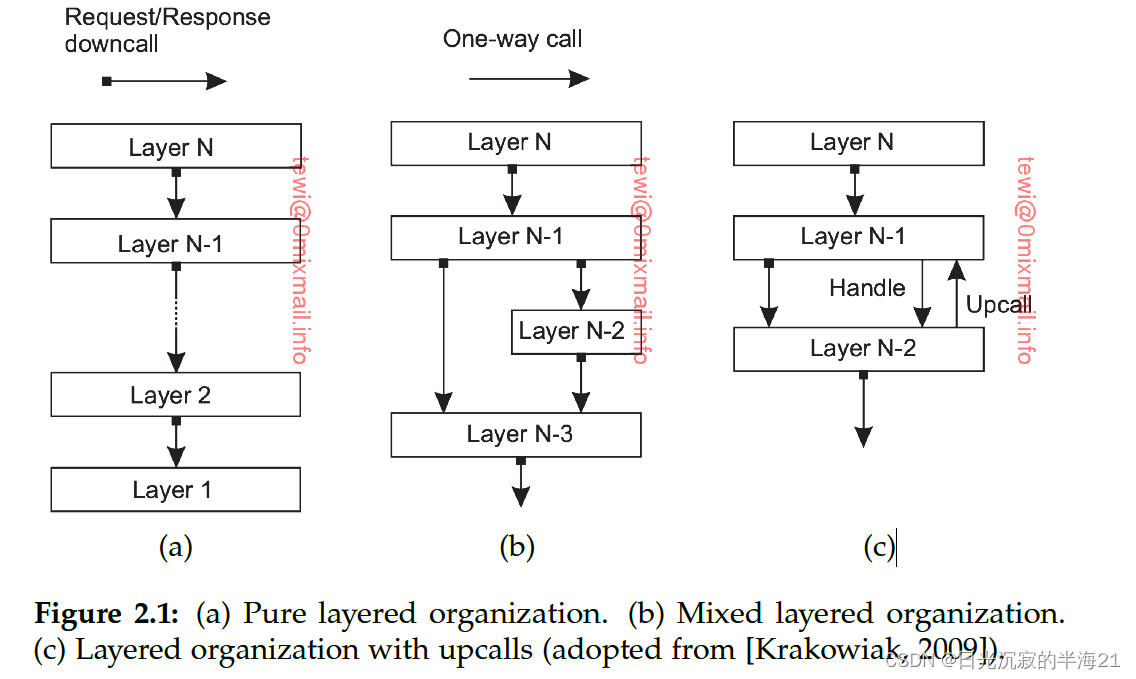

1、分层体系结构

分层架构是最常见的，大部分企业级应用都是分层的，比如OSI七层协议。分层最大的好处是能够使系统构造简单，与分层相对应的架构就是面向对象的，两者区别在于分层架构的通讯比较少，因为标准分层架构中，只有在相邻的两层之间才会发生connector，而且connector一般体现为downcall，上层调用下层（下层向上层提供服务），所以如果n层，connector只有n-1层。系统容易构建，分层逻辑清晰。但如果面向对象，n个components可能n*(n-1)个connector。比如javaEE开发的应用也是分层的。

分层架构不仅简单，而且系统灵活性更高，因为下层对上层是黑盒的，很容易一层一层替换。比如TCP/IP可以在有线或者无线网上跑。

分层架构不足：

1. 调错不容易（黑盒是双刃剑，底层系统是黑盒，出错不报错，没有暴露）

2. 性能损失，因为调用耗时，系统分层越多性能损失越大，所以就有跨层调用
