当你想要知道一台网络设备，例如网络摄像机（IPC）往外发送了什么数据，你可以怎么抓包呢，考虑一些网段等因素，可以直接使用集线器（HUB）进行抓包。



HUB抓包方式

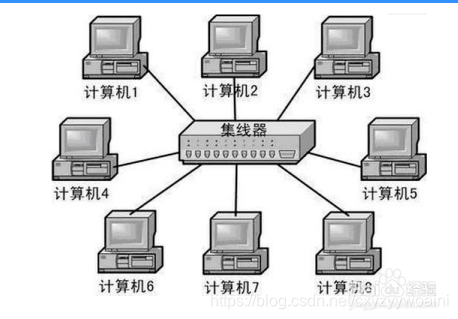

一般通过下图的连接方式就可以在PC机上利用wireshark等抓包工具，抓取网络上发送给设备的数据包和设备发送到网络上的数据包。



HUB抓包原理

 集线器工作在物理层，属于1层设备，每发送一个数据，所有的端口均可以收到，采用了广播的方式

上图中网络发送给1口的数据会广播到每一个接口，因此发送给3口的数据可以在2口获取到



HUB与交换机

  • 转发方式

       直接利用交换机是不能实现上面的操作的，因为交换机的转发方式与HUB不同，不是通过广播的方式进行转发数据的

       而是在每个端口形成一张MAC地址转发表，根据数据包的MAC地址转发数据

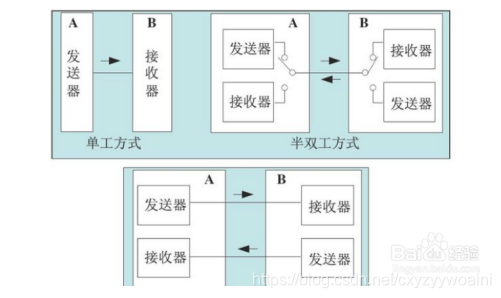

  • 传输方式

      集线器内部采用了总线型拓扑，各个节点共用一条总线进行通信，数据包的发送和接收采用了CSMA/CD协议，在同一时间内必须是单        向的，只能维持在半双工模式下。两个端口不能同时收发数据，并且当两个端口通信时，其他端口不同工作。

当交换机上的两个端口通信时，它们之间的通道是相互独立的，可以实现全双工通信。两个端口同时收发数据

  • 带宽影响

  集线器无论有多少个端口，所有的端口共享一条宽带，同一时刻只能有两个端口传输数据，并且只能工作在半双工模式下
