数字图像处理-图像的形态学处理（1）

1 实验一

1.1 实验题目

       读入一幅图像，用 Strel 函数生成了一个 6*6 的矩阵， 每个元素都是1，自行调整参数进行图像的腐蚀与膨胀运算，并输出显示其结果。

1.2 程序源代码

clc;
close all;
clear all;
Image=imread('yinying.jpg');
subplot(131);imshow(Image);title('原图像');
SE=strel('rectangle', [6 6]);%创建结构元素
J = imdilate(Image, SE);%进行膨胀操作
subplot(132);imshow(J);title('膨胀后的图像');
L = imerode(Image, SE);%进行腐蚀操作
subplot(133);imshow(L);title('腐蚀后的图像');

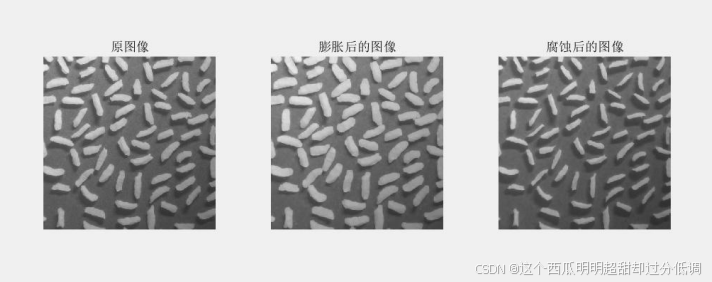

1.3 运行结果

2 实验二

2.1 实验题目

       对图像进行处理，仅保留汉字，并尽量保持字符大小不变。

2.2 程序源代码

clc;
close all;
clear all;
Image=imread('gui.jpg');
BW=im2bw(Image);%转换为二值图像
subplot(131);imshow(Image);title('原图像');
SE=strel('square',2);%创建结构元素
result1=imclose(imopen(BW,SE),SE); %用 3×3 结构元素先开后闭
subplot(132);imshow(result1);title('先开后闭');
result2=imopen(imclose(BW,SE),SE); %先闭后开
subplot(133);imshow(result2);title('先闭后开');

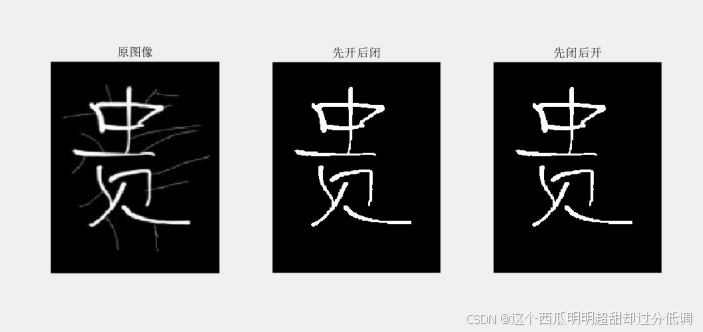

2.3 运行结果
