图片格式转换：BMP序列转YUV文件

一、实验要求

（1）在图像处理软件中自行生成多个BMP文件，至少含5个不同的场景画面，要求带含有班级、学号后四位和本人姓名（缩写或昵称均可）的logo。（基本要求为24bit的BMP，进阶要求为支持小于24bit的BMP。）

（2）编写将第一步所生成的多个BMP文件转化为YUV文件，要求可在命令行中设置每个画面出现的帧数。最后形成的YUV文件应至少包含200帧。重点掌握函数定义、缓冲区分配、 倒序读写、结构体的操作。

（3）对整个程序进行调试，并将生成的YUV文件用播放软件观看，验证是否正确。

二、实验思路

绘制6张BMP图像（宽度为256像素，高度为256像素，位深度为24位真彩色）,将BMP图像转为RGB图像，再由RGB图像转为YUV图像，自定义帧数分别为35、36、37、38、39、40帧，生成总帧数为225帧的YUV序列。

BMP文件的组成结构

（1）位图头文件数据结构，它包含 BMP 图像文件的类型、显示内容等信息；

（2）位图信息数据结构，它包含有 BMP 图像的宽、高、压缩方法，以及定义颜色等信
息；

（3）调色板，这个部分是可选的，有些位图需要调色板，有些位图，比如真彩色图（24
位的 BMP）就不需要调色板；

（4）位图数据，这部分的内容根据 BMP 位图使用的位数不同而不同，在 24 位图中直接
使用 RGB，而其他的小于 24 位的使用调色板中颜色索引值。

在实现 BMP 文件头信息的写入和读出时，需要注意整数保存时的字节序。例如：文件大
小是以 Intel 序保存的。在编程前先用二进制打开方式观察 BMP 文件各个部分的数据存储格
式。

BMP文件转RGB文件

BMP的数据是自左向右、自下向上依次存放的。

对于24位BMP文件，位图有效数据就是RGB；对于16位，8位，4位，1位BMP文件，要构造调色板。

RGB文件转YUV文件

具体原理及实现见彩色空间转换（编程实现YUV与RGB文件格式的相互转换）

三、代码实现

1. 头文件 bmp2yuv.h

#pragma once

#ifndef BMP2YUV_H_
#define BMP2YUV_H_

typedef struct bit32Mask
{
    unsigned int rgbRed;
    unsigned int rgbGreen;
    unsigned int rgbBlue;
    unsigned int reserved;
}Mas32;
typedef struct bit16Mask
{
    unsigned int rgbRed;
    unsigned int rgbGreen;
    unsigned int rgbBlue;
}Mas16;


int BMP2RGB24bit(int bitcount, int x_dim, int y_dim, void* bmpbuf, void* rgbbuf);
int RGB2YUV(int x_dim, int y_dim, void* bmp, void* y_out, void* u_out, void* v_out, int flip);
void InitLookupTable();
void adjust(unsigned char* b, unsigned char* g, unsigned char* r, unsigned char* y, unsigned char* u, unsigned char* v);
#endif

2. 源文件bmp2rgb.cpp

#include "stdlib.h"
#include "bmp2yuv.h"
#include <windows.h>
#include <math.h>

int BMP2RGB24bit(int bitcount, int x_dim, int y_dim, void* bmpbuf, void* rgbbuf)
{
    long i;
    unsigned char* rgb;
    unsigned char* bmp;
    long size = x_dim * y_dim;
    rgb = (unsigned char*)rgbbuf;
    bmp = (unsigned char*)bmpbuf;
    for (i = 0; i < size * 3; i++)
    {
        *(rgb + i) = *(bmp + i);
    }
    return 0;
}

3. 源文件rgb2yuv.cpp

#include "stdlib.h"
#include "bmp2yuv.h"

static float RGBYUV02990[256], RGBYUV05870[256], RGBYUV01140[256];
static float RGBYUV01684[256], RGBYUV03316[256];
static float RGBYUV04187[256], RGBYUV00813[256];

int RGB2YUV(int x_dim, int y_dim, void* bmp, void* y_out, void* u_out, void* v_out, int flip)
{
    static int init_done = 0;

    long i, j, size;
    unsigned char* r, * g, * b;
    unsigned char* y, * u, * v;
    unsigned char* pu1, * pu2, * pv1, * pv2, * psu, * psv;
    unsigned char* y_buffer, * u_buffer, * v_buffer;
    unsigned char* sub_u_buf, * sub_v_buf;

    if (init_done == 0)
    {
        InitLookupTable();
        init_done = 1;
    }

    // check to see if x_dim and y_dim are divisible by 2
    if ((x_dim % 2) || (y_dim % 2)) return 1;
    size = x_dim * y_dim;

    // allocate memory
    y_buffer = (unsigned char*)y_out;
    sub_u_buf = (unsigned char*)u_out;
    sub_v_buf = (unsigned char*)v_out;
    u_buffer = (unsigned char*)malloc(size * sizeof(unsigned char));
    v_buffer = (unsigned char*)malloc(size * sizeof(unsigned char));
    if (!(u_buffer && v_buffer))
    {
        if (u_buffer) free(u_buffer);
        if (v_buffer) free(v_buffer);
        return 2;
    }

    b = (unsigned char*)bmp;
    y = y_buffer;
    u = u_buffer;
    v = v_buffer;

    // convert RGB to YUV
    if (!flip)
    {
        for (j = 0; j < y_dim; j++)
        {
            y = y_buffer + (y_dim - j - 1) * x_dim;
            u = u_buffer + (y_dim - j - 1) * x_dim;
            v = v_buffer + (y_dim - j - 1) * x_dim;

            for (i = 0; i < x_dim; i++) {
                g = b + 1;
                r = b + 2;
                adjust(b, g, r, y, u, v);
                b += 3;
                y++;
                u++;
                v++;
            }
        }
    }
    else {
        for (i = 0; i < size; i++)
        {
            g = b + 1;
            r = b + 2;
            adjust(b, g, r, y, u, v);
            b += 3;
            y++;
            u++;
            v++;
        }
    }
    // subsample UV
    for (j = 0; j < y_dim / 2; j++)
    {
        psu = sub_u_buf + j * x_dim / 2;
        psv = sub_v_buf + j * x_dim / 2;
        pu1 = u_buffer + 2 * j * x_dim;
        pu2 = u_buffer + (2 * j + 1) * x_dim;
        pv1 = v_buffer + 2 * j * x_dim;
        pv2 = v_buffer + (2 * j + 1) * x_dim;
        for (i = 0; i < x_dim / 2; i++)
        {
            *psu = (*pu1 + *(pu1 + 1) + *pu2 + *(pu2 + 1)) / 4;
            *psv = (*pv1 + *(pv1 + 1) + *pv2 + *(pv2 + 1)) / 4;
            psu++;
            psv++;
            pu1 += 2;
            pu2 += 2;
            pv1 += 2;
            pv2 += 2;
        }
    }
    free(u_buffer);
    free(v_buffer);
    return 0;
}

void InitLookupTable()
{
    int i;

    for (i = 0; i < 256; i++) RGBYUV02990[i] = (float)0.2990 * i;
    for (i = 0; i < 256; i++) RGBYUV05870[i] = (float)0.5870 * i;
    for (i = 0; i < 256; i++) RGBYUV01140[i] = (float)0.1140 * i;
    for (i = 0; i < 256; i++) RGBYUV01684[i] = (float)0.1684 * i;
    for (i = 0; i < 256; i++) RGBYUV03316[i] = (float)0.3316 * i;
    for (i = 0; i < 256; i++) RGBYUV04187[i] = (float)0.4187 * i;
    for (i = 0; i < 256; i++) RGBYUV00813[i] = (float)0.0813 * i;
}

void adjust(unsigned char* b, unsigned char* g, unsigned char* r, unsigned char* y, unsigned char* u, unsigned char* v)
{
    float temp = 0;
    temp = (float)(RGBYUV02990[*r] + RGBYUV05870[*g] + RGBYUV01140[*b]);
    temp = temp > 235 ? 235 : temp;
    temp = temp < 16 ? 16 : temp;
    *y = (unsigned char)temp;

    temp = (float)(-RGBYUV01684[*r] - RGBYUV03316[*g] + (*b) / 2 + 128);
    temp = temp > 240 ? 240 : temp;
    temp = temp < 16 ? 16 : temp;
    *u = (unsigned char)temp;

    temp = (float)((*r) / 2 - RGBYUV04187[*g] - RGBYUV00813[*b] + 128);
    temp = temp > 240 ? 240 : temp;
    temp = temp < 16 ? 16 : temp;
    *v = (unsigned char)temp;
}

4. 源文件main.cpp

#include <stdio.h>
#include <stdlib.h>
#include <windows.h>
#include <math.h>
#include "bmp2yuv.h"

#define u_int8_t    unsigned __int8
#define u_int       unsigned __int32
#define u_int32_t   unsigned __int32

int main(int argc, char** argv)
{
    int count;
    BITMAPFILEHEADER File_header;
    BITMAPINFOHEADER Info_header;
    RGBQUAD* pRGB = NULL;
    FILE* bmp = NULL;
    FILE* yuvFile = NULL;


    u_int8_t* yBuf = NULL;
    u_int8_t* uBuf = NULL;
    u_int8_t* vBuf = NULL;
    u_int8_t* rgbBuf = NULL;
    u_int8_t* bmpBuf = NULL;
    u_int8_t* mask = NULL;
    u_int frameWidth;       /* --width=<uint> */
    u_int frameHeight;
    u_int bitcount;
    u_int py;
    u_int m;
    u_int8_t i;
    int sum = 0;

    char bmpf[][40] = { "pic1.bmp", "pic2.bmp", "pic3.bmp", "pic4.bmp", "pic5.bmp", "pic6.bmp" };
    char yuvname[40] = "picYUV.yuv";
    FILE* yuv = NULL;
    int framenumber;

    fopen_s(&yuv, yuvname, "wb+");

    for (i = 0; i < 6; i++)
    {

        count = 0;
        framenumber = atoi(argv[i + 1]);
        //open the bmp file
        fopen_s(&bmp, bmpf[i], "rb");


        printf("读取bmp文件:%s", bmpf[i]);
        fread(&File_header, sizeof(BITMAPFILEHEADER), 1, bmp);
        fread(&Info_header, sizeof(BITMAPINFOHEADER), 1, bmp);


        frameWidth = Info_header.biWidth;           /* --width=<uint> */
        frameHeight = Info_header.biHeight;
        py = File_header.bfOffBits;
        bitcount = Info_header.biBitCount;


        yBuf = (u_int8_t*)malloc(frameWidth * frameHeight);
        uBuf = (u_int8_t*)malloc((frameWidth * frameHeight) / 4);
        vBuf = (u_int8_t*)malloc((frameWidth * frameHeight) / 4);

        bmpBuf = (u_int8_t*)malloc(frameWidth * frameHeight * bitcount / 8);
        rgbBuf = (u_int8_t*)malloc(frameWidth * frameHeight * 3);

                if (rgbBuf == NULL || yBuf == NULL || uBuf == NULL || vBuf == NULL || bmpBuf == NULL)
                {
                    printf("no enought memory\n");
                    exit(1);
                }

                    while (framenumber)
                    {
                        fseek(bmp, py, SEEK_SET);
                        fread(bmpBuf, 1, frameWidth * frameHeight * bitcount / 8, bmp);

                         if (bitcount == 24)
                        {//真彩位图
                             BMP2RGB24bit(bitcount, frameWidth, frameHeight, bmpBuf, rgbBuf);

                        }

                        // RGB2YUV
                            if (RGB2YUV(frameWidth, frameHeight, rgbBuf, yBuf, uBuf, vBuf, 0/*flip=0*/))//bmp图像格式从最后一行起逐行扫描
                            {
                                printf("RGB2YUV program runs error!");
                                return 0;
                            }
                        fwrite(yBuf, 1, frameWidth * frameHeight, yuv);
                        fwrite(uBuf, 1, (frameWidth * frameHeight) / 4, yuv);
                        fwrite(vBuf, 1, (frameWidth * frameHeight) / 4, yuv);

                        ++count;
                        framenumber--;
                    }
                printf("\n设置帧数：%u  \n", count);
                sum += count;


        }

    printf("\n生成YUV序列，共%d帧。\n", sum);

    //关闭文件，释放内存
    fclose(bmp);
    fclose(yuv);

    if (yBuf) { free(yBuf); }
    if (uBuf) { free(uBuf); }
    if (vBuf) { free(vBuf); }
    if (rgbBuf) { free(rgbBuf); }
    if (bmpBuf) { free(bmpBuf); }
    if (pRGB) { free(pRGB); }

    return 0;
}

---

四、结果分析

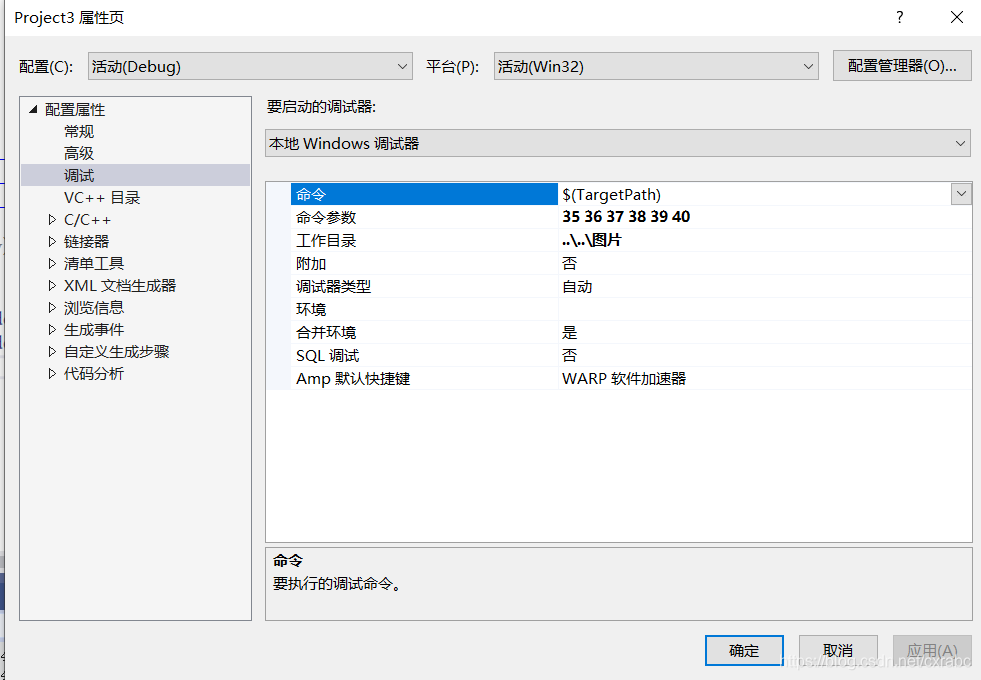

1. 设置参数

设置六张bmp图片的帧数分别为35、36、37、38、39、40.

2. 运行程序

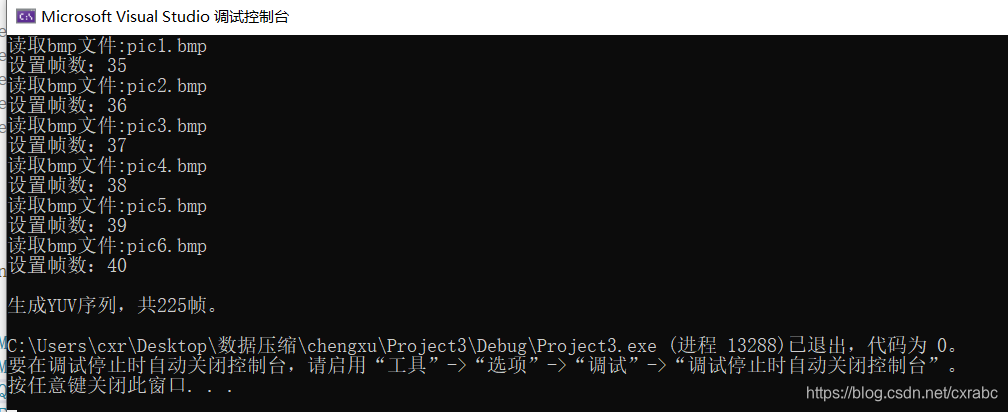

控制台界面输出如下

3. 结果展示

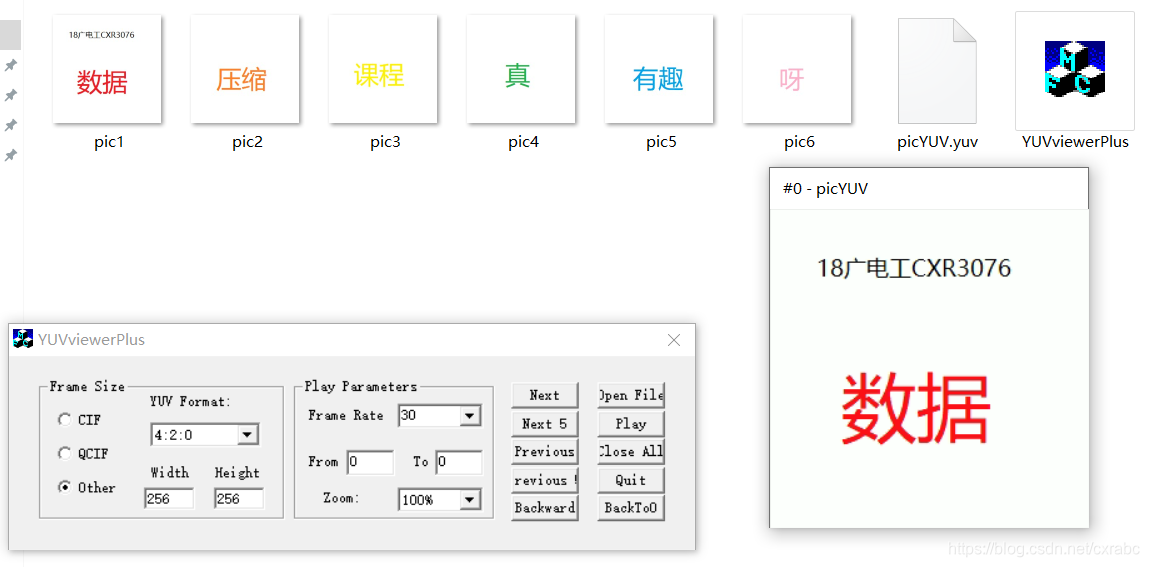

输入的bmp序列为pic1、pic2、pic3、pic4、pic5、pic6.
输出的yuv文件为picYUV.yuv
