LVS的NAT工作模型详解

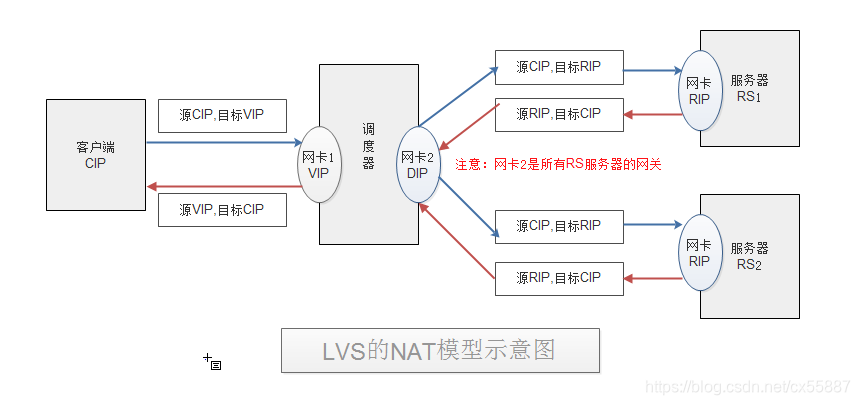

LVS的NAT模式示意图如下

NAT模式的工作过程

第一步：客户端发送请求，请求报文源ip为CIP目标ip为VIP。

第二步：DR接收请求报文，然后通过特规定的算法找出一个后端RS节点，然后将请求报文中的目标IP改为找出的RS节点的RIP，并发送给对应的RS服务器。

第三步：RS接收DR的转发的请求报文之后，会进行处理，然后将处理好的结果发送给DR调度器，源IP是RIP目标IP为CIP

第四步：DR收到RS所返回的数据，然后会修改这个数据包，将源IP地址改为VIP，然后就可以发送给客户端了

注意：

1. DR调度器需要启动路由转发功能
2. RS无法直接给客户端返回数据，我们需要将DR的内网卡作为所有RS的网关

NAT模式特性

1.DIP和RIP必须在同一个网络，而且可以仅仅是一个私有地址；

2.调度器在接收客户端的请求的时候，修改的是目标IP，在给客户端返回数据的时候，修改的是源IP

3.支持端口映射

4.请求和响应报文都经由调度器转发：高负载场景中，dircetor可能成为瓶颈；

5.NAT模式的使用场景后端节点较少的情况（RS<20）

6.DR需要至少两个网卡（一个连外网，一个连接内网），RS的网关地址必须指向DR的内网卡IP地址
