cxf+spring 的短信平台

短信平台系统设计

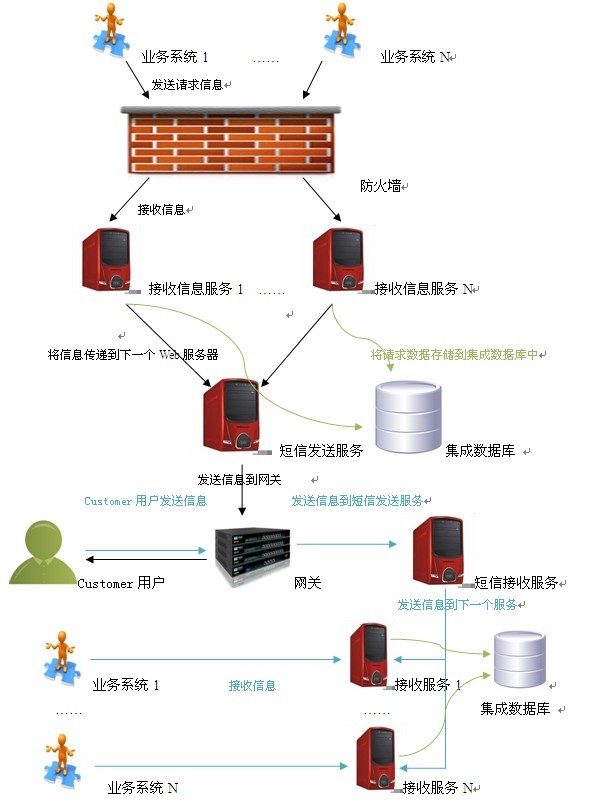

1.     总体流程图





2.     短信发送业务线设计

2.1    整体流程设计

l  客户端:设置用户名,密码.获取接口实例,调用相应方法.根据服务端响应内容做出下一步处理.

l  任务服务端:验证用户密码,接收用户传递的数据进行处理,存储到数据库,并在日志中显示.发送给短信发送服务.

l  短信发送服务端:发送短信信息.,接收网关返回的短信状态,存入数据库,并在日志中显示.作者:cuiyaonan2000@163.com

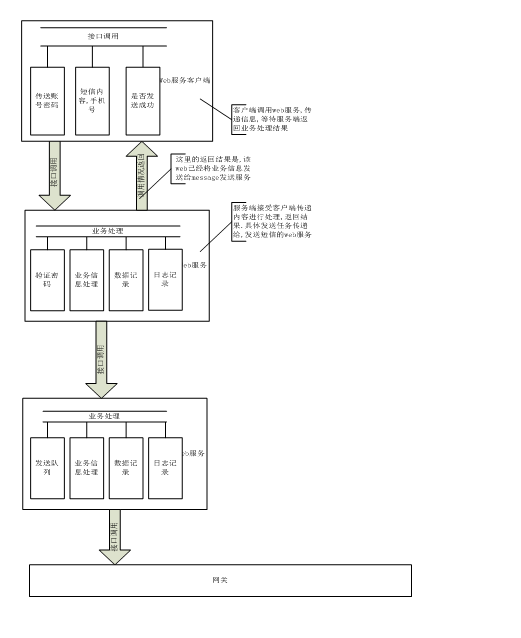

流程图如下

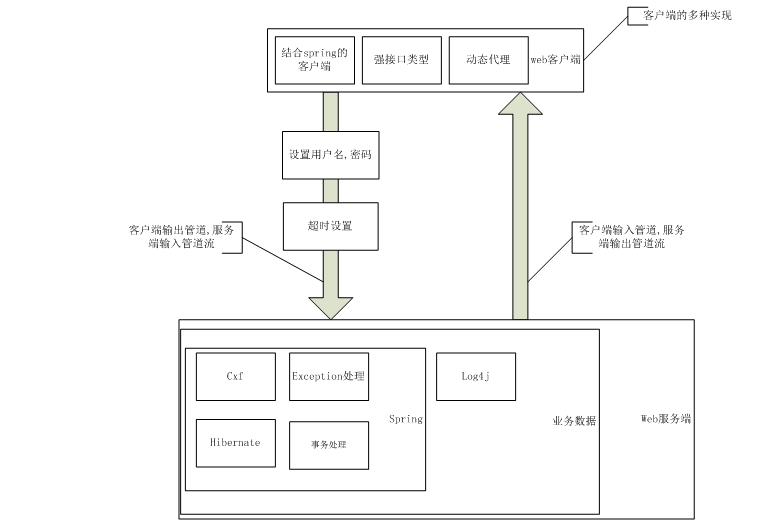

2.2    Web服务设计

客户端:

l  客户端代码目前可以有3种形式.A:spring+cxf,B:Cxf提供的工厂方法,C通过WSDL2JAVA生成的代码.但因为在客户端的输出管道中加了

因为加入了OutInterceptor,所有C中的方法将不能调用.

l  客户端可以做成统一的jar发送给用户.



服务端:

l  服务端使用spring 注解 + 配置文件的形式管理.

l  关于接口设计提供了多中方法,如:单一短信发送,批量发送.作者:cuiyaonan2000@163.com

l  模块划分如图所示,就是将Action包换成了Webservice包.其中webservice包中分出了安全层,拦截层,服务层.业务实现是服务层的方法调用service中的方法.

流程如下:
